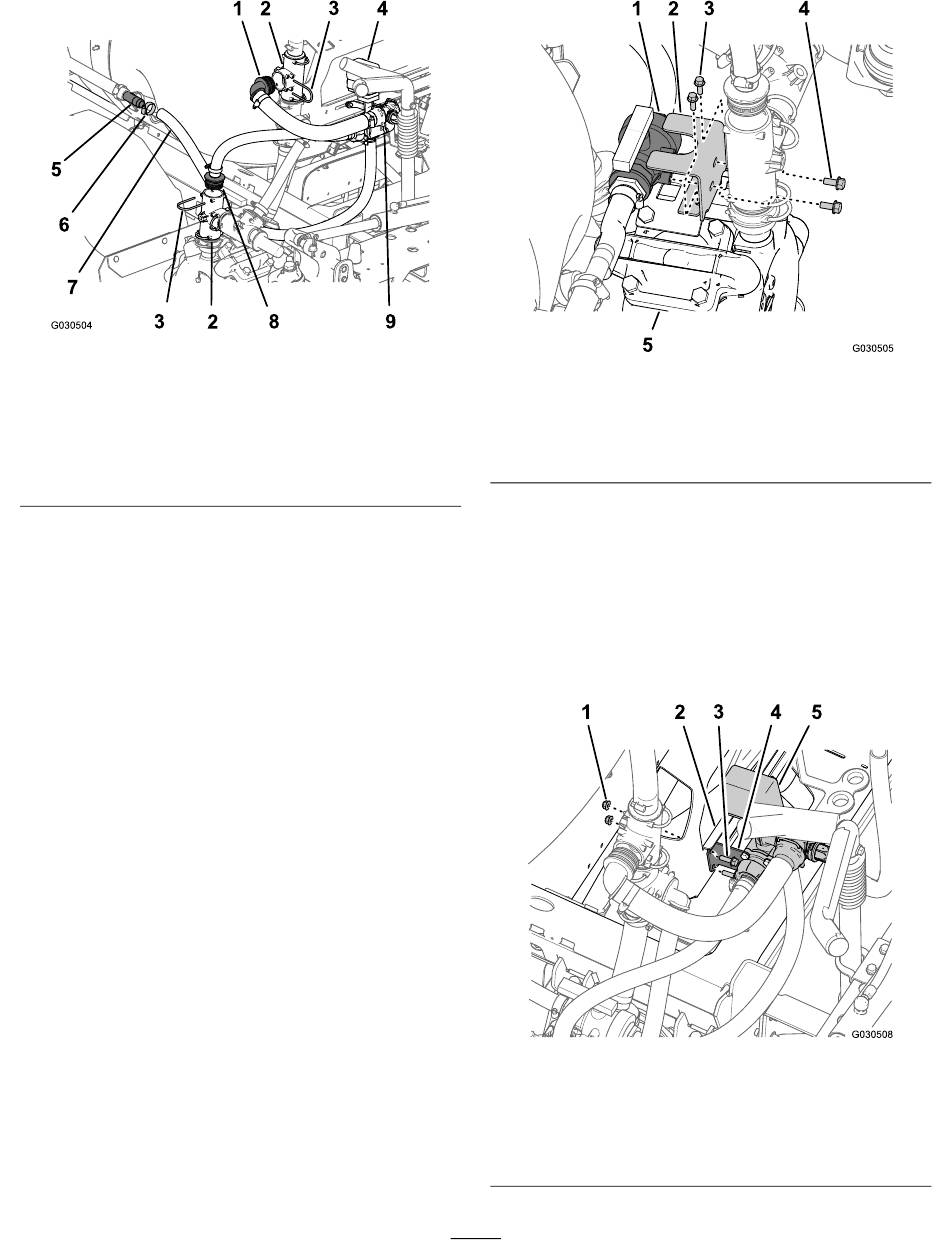

Figuur 66
1. 90° insteekfitting
2. T-fitting
3. Borgclip
4. Mengklep
5. Geribde T-fitting
3.
Bij de uitstroomopening van de spuitpomp:
verwijder de borgclip en rechte insteekfitting
van de verticaal gemonteerde T-fitting, zoals in
Figuur
66.
Opmerking:
Bewaar de borgclips die u van
de T-fitting verwijderd hebt, voor hermontage
in
Monteren van de toevoerslang en de
omloopslang (bladz.
4.
Aan de linkerkant van de verdeelstukbeugel:
verwijder de borgclip en 90° insteekfitting van de
bovenste, verticaal gemonteerde T-fitting zoals
in
Figuur
66.
Opmerking:
Bewaar de borgclips die u van
de T-fitting verwijderd hebt, voor hermontage
in
Monteren van de toevoerslang en de
omloopslang (bladz.
5.
Aan de bovenkant van de spuitpomp: verwijder
de 2 flenskopbouten (5/16" x ¾") waarmee
de kogelklep is gemonteerd op de klepbeugel
(Figuur
67).
6. Slangklem
7. Slang (binnendiameter 1")
8. Rechte insteekfitting
9. Omloopklep
48).
48).
g030504
1. Kogelklep
2. Klepbeugel
3. Flenskopbout (¼" x ¾")
6.
Verwijder de 2 flenskopbouten (¼" x ¾")
waarmee de klepbeugel is gemonteerd op de
montagebeugel aan de bovenkant van de pomp
(Figuur
67).
7.
Verwijder de 2 borgmoeren (5/16") en
2 flensbouten (5/16" x 1") waarmee de
bevestigingsbeugel van de mengklep is
gemonteerd op de bevestigingsbeugel van het
verdeelstuk
1. Flensborgmoeren (5/16")
2. Verdeelstukbeugel
3. Flenskopbout (5/16" x 1")
34
Figuur 67
4. Flenskopbout (5/16" x ¾")
5. Spuitpomp
(Figuur
68).
Figuur 68
4. Bevestigingsbeugel
(mengklep)
5. Mengklep
g030505
g030508
