2.
Leid de kabelboomaftakking van 197 cm voor
het motorcompartiment (met de ringconnector,
stekkeraansluiting en stekker met 5 bussen)
naar boven langs de rechterkant van de
radiateur, dwars over de radiateur en onder
de voet van het middelste bedieningspaneel
(Figuur
193).
3.
Leid de kabelboomaftakking van 197 cm voor
het motorcompartiment naar beneden langs de
linkerzijde van de radiateur en zijdelings onder
het elektrische paneel

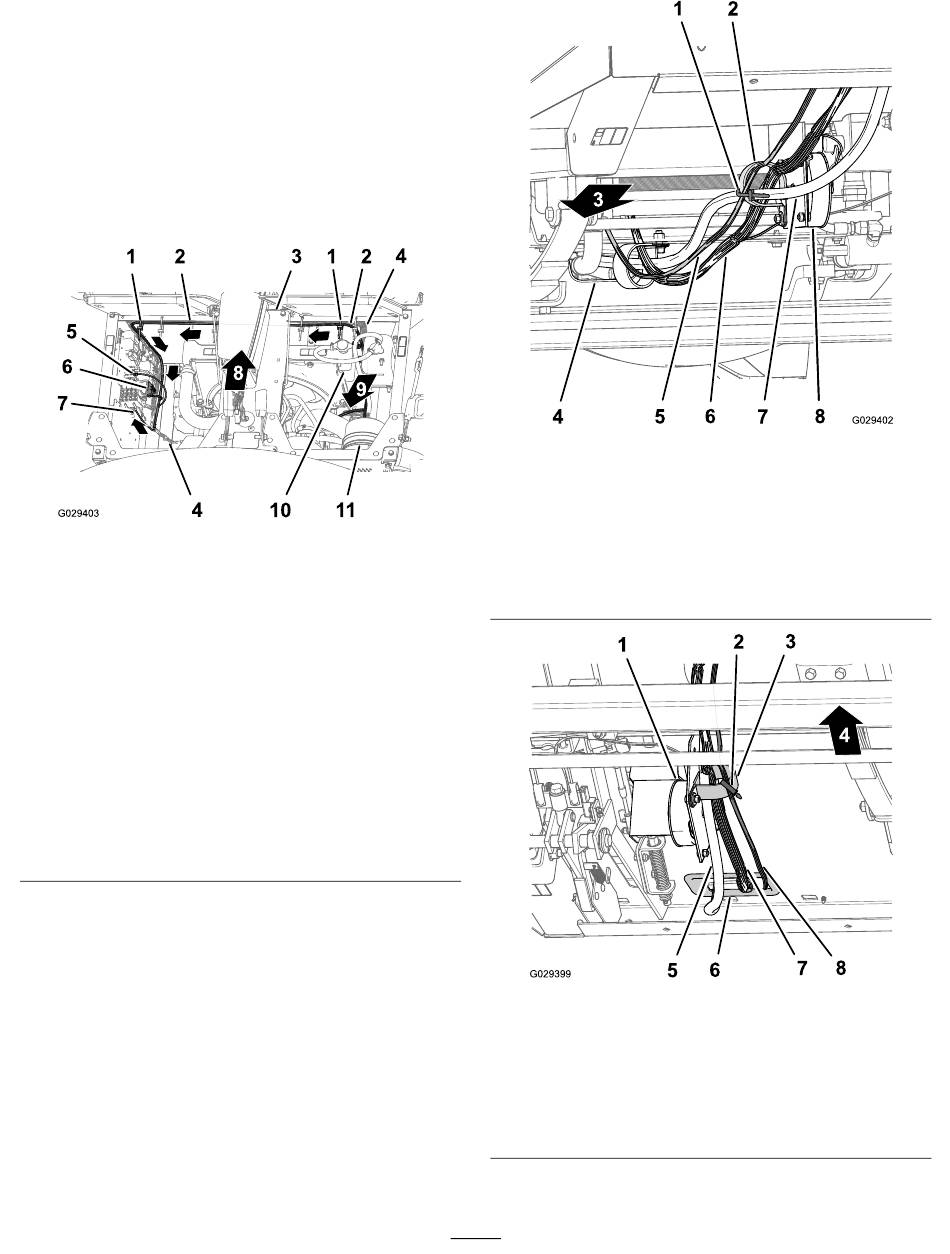

Figuur 194
1. Kabelbinders
2. Aftakking van 197 cm voor
het motorcompartiment
3. Voet van het middelste
bedieningspaneel
4. Kabelboom van de
machine
5. Ringconnector
(kabelboom voor de
completeringsset)
6. Busconnector met 5
contacten (kabelboom
voor de completeringsset)
4.
Bevestig de kabelboom voor de
completeringsset aan de kabelboom voor
de machine. Gebruik 2 kabelbinders zoals wordt
getoond in
Figuur
Leiden van de kabelboomaftakking
voor het dashboard
1.
Leid de kabelboomaftakking van 240 cm
voor het dashboard langs de kabelboom
en de stuurslangen van de machine (onder
de radiateur), door de R-klem onderaan de
radiateursteun en door de R-klem bij de
rijsnelheidsspoel
(Figuur
194).
7. Platte connector
(kabelboom voor de
completeringsset)
8. Voorkant van machine
9. Aftakking van 240 cm
voor het dashboard (naar
beneden geleid)
10. Radiateur
11. Luchtfilter
194.
(Figuur 195
en
Figuur
1. Kabelklemband
2. R-klemmen
g029403
3. Achterkant van de
machine
4. Hittescherm van motor
1. Rijsnelheidsspoel
2. Tie-wrap
3. R-klem
4. Achterkant van machine
196).
91
Figuur 195
5. Aftakking van 240 cm voor
het dashboard
6. Kabelboom van de
machine
7. Besturingsslang
8. Rijsnelheidsspoel
Figuur 196
5. Besturingsslang
6. Doorvoer (voorste schot)
7. Kabelboom van de
machine
8. Aftakking van 240 cm voor
het dashboard
g029402
g029399
