2.
Monteer de 4 clipmoeren (Toro onderdeelnum-
mer 94-2413) op de andere 2 steunbeugels van
de afdekking van de middelste spuitboom (Toro
onderdeelnummer 131-3703-03); zie
235.
3.
Zoek op het verlengstuk voor de middelste
spuitboom het meest rechtse paar gaten in het
verticale vlak van het frame op; de afstand
tussen de gaten bedraagt 25 mm

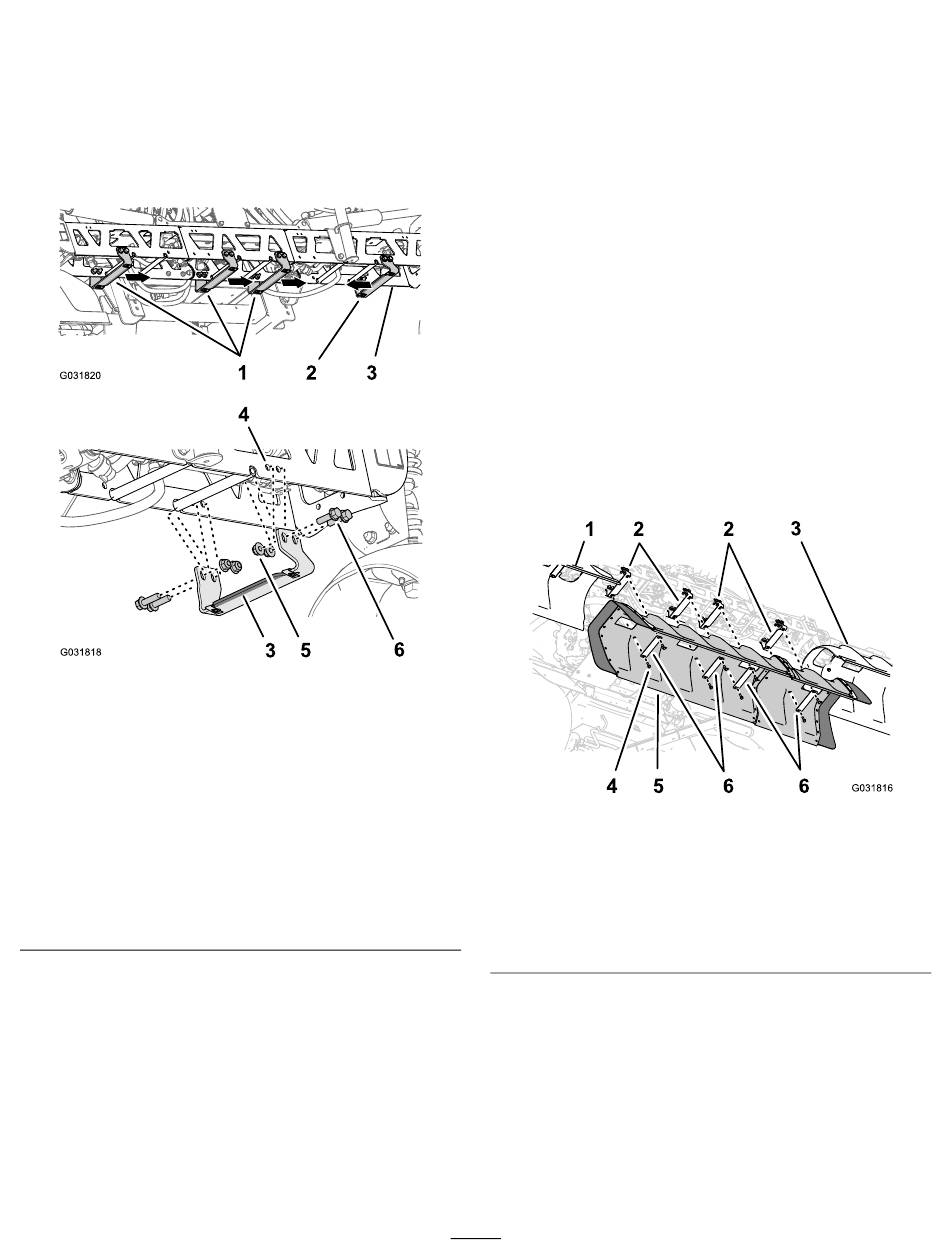

Figuur 236
Steunbeugel met brede flens links getoond
1. Steunbeugel – Toro
onderdeelnummer
131-3703-03 (brede flens
rechts)
2. Steunbeugel – Toro
onderdeelnummer
131-3703-03 (brede flens
links)
3. Frame (middelste
spuitboom)
4.
Lijn de gaten in een steunbeugel (Toro
onderdeelnummer 131-3703-03) uit met de
gaten in de middelste spuitboom die u gevonden
hebt in stap 3; hou de brede flens van de beugel
aan de linkerkant, zoals in
5.
Monteer de steunbeugel op het frame
236); gebruik hierbij 4 flenskopbouten (⅜" x 1¼"
– Toro onderdeelnummer 110-5050) en 4
flensborgmoeren (⅜" – Toro onderdeelnummer
104-8301).
Figuur
(Figuur
236).
g031820
g031818
4. Gat (frame)
5. Flensborgmoeren (⅜" –
Toro onderdeelnummer
104-8301)
6. Flenskopbouten (⅜" x 1¼"
– Toro onderdeelnummer
110-5050)
Figuur
236.
(Figuur
6.
Zoek het resterende paar gaten in het verticale
vlak van het frame; er is 25 mm tussen de gaten
(Figuur
236).
7.
Lijn de gaten in de 3 steunbeugels (Toro
onderdeelnummer 133-3703-03) uit met de
gaten in de middelste spuitboom die u gevonden
hebt in stap 6; hou de brede flens van de beugel
aan de rechterkant, zoals in
8.
Monteer de steunbeugels op het frame
236); gebruik hierbij 12 flenskopbouten (⅜" x 1¼"
– Toro onderdeelnummer 110-5050) en 12
flensborgmoeren (⅜" – Toro onderdeelnummer
104-8301).
9.
Draai de moeren en bouten vast met een torsie
van 37 tot 45 N·m.
De afdekking van de middelste
spuitboom monteren
1.
Lijn de gaten in de afdekking van de middelste
spuitboom uit met de gaten in de steunbeugels
voor de afdekking van de middelste spuitboom
(Figuur
237).
1. Afdekking linker
spuitboom
2. Steunbeugels
3. Afdekking
rechterspuitboom
2.
Lijn de gaten in 2 van de dekselbanden die u
verwijderd hebt in stap
de middelste spuitboom (11 spuitdoppen) van
de optionele afgedekte spuitboom verwijderen
(bladz. 23)
uit met de slang in de afdekking en 2
van de steunbeugels
3.
Monteer de dekselbanden en de afdekking op
de steunbeugels; gebruik de 4 flenskopbouten
(5/16" x 1¼") die u verwijderd hebt in stap
van
10 Het deksel van de middelste spuitboom
109
(Figuur
236).
Figuur 237
4. Flenskopbouten
(5/16" x 1¼")
5. Afdekplaat middelste
spuitboom
6. Dekselbanden
1
van
10 Het deksel van
(Figuur
237).
(Figuur
g031816
