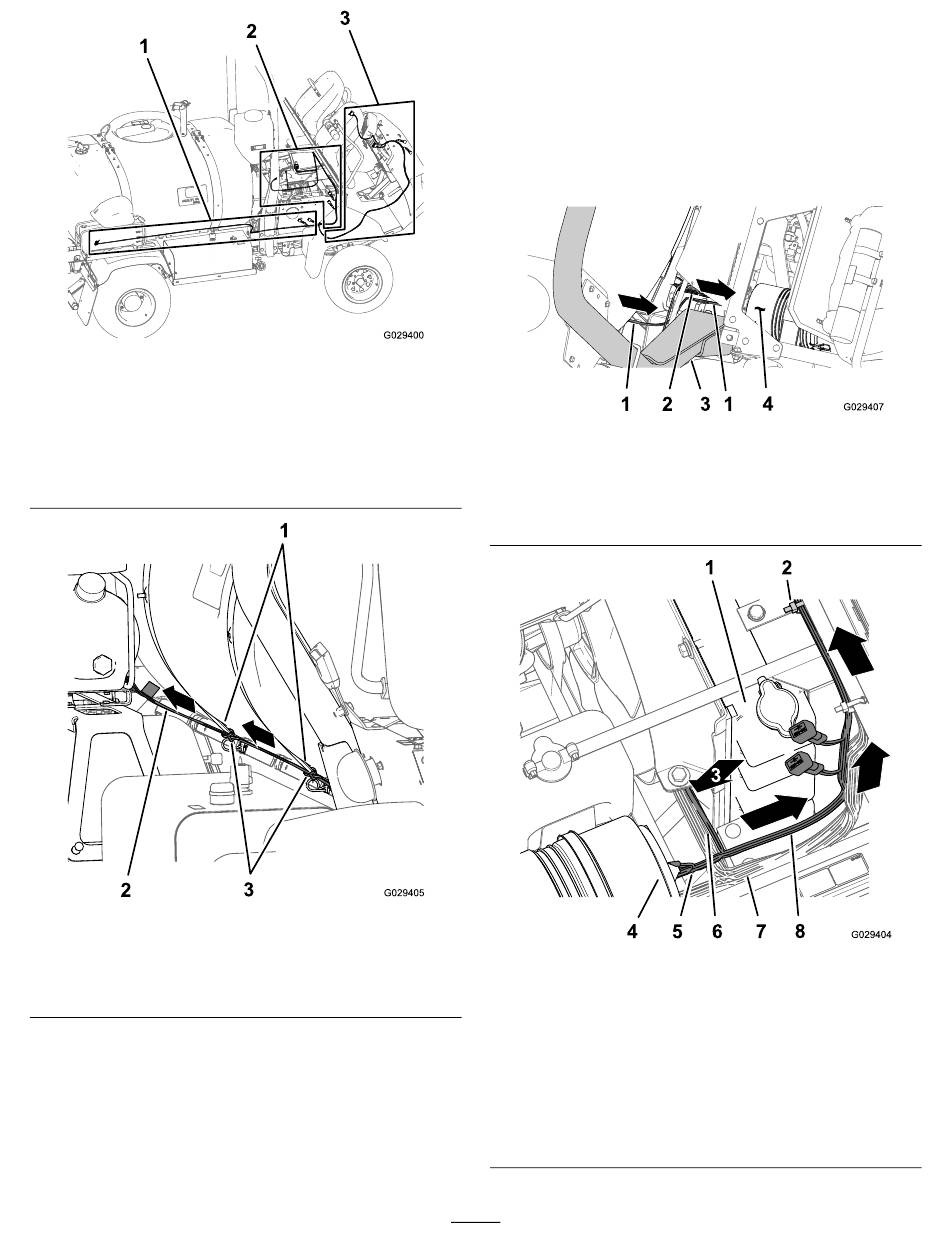

Figuur 190
1. Aftakking van 236 cm voor
de completeringsset –
compressor
2. Aftakking van 197 cm voor
de completeringsset –
motorcompartiment
Figuur 191
1. Aftakking van 236 cm –
compressor
2. Beugels van spuittank
2.
Leid de 4-contactstekker van de kabelboom naar
de aansluiting met 4 pinnen van de compressor;
sluit de stekkers op elkaar aan.
Opmerking:
De compressor bevindt zich
boven de schuimmarkeerdertank.
g029400
3. Aftakking van 240 cm voor
de completeringsset –
dashboard
g029405
3. Kabelbinders
Leiden van de kabelboomaftakking
voor het motorcompartiment
1.
Leid de kabelboom voor de completeringsset
naar voren tussen de rolbeugelstang en de
onderste hoek van de spuittank, langs de
kabelboom van de machine, en onder het
luchtfilter van de motor
193).
1. Aftakking van 236 cm –
compressor
2. Kabelboom van de
machine
1. Radiateur
2. Kabelklemband
3. Aftakking van 240 cm
voor het dashboard (naar
beneden geleid)
4. Luchtfilter (motor)
90
(Figuur 192
en
Figuur 192
3. Rolbeugel
4. Luchtfilter (motor)
Figuur 193
5. Aftakking van 236 cm –
compressor
6. Aftakking van 240 cm voor
het dashboard
7. Kabelboom van de
machine
8. Aftakking van 197 cm voor
het motorcompartiment
Figuur
g029407
g029404
