2.
Leid de kabelboomaftakking van 240 cm
voor het dashboard naar de R-klem bij de
rijsnelheidsspoel

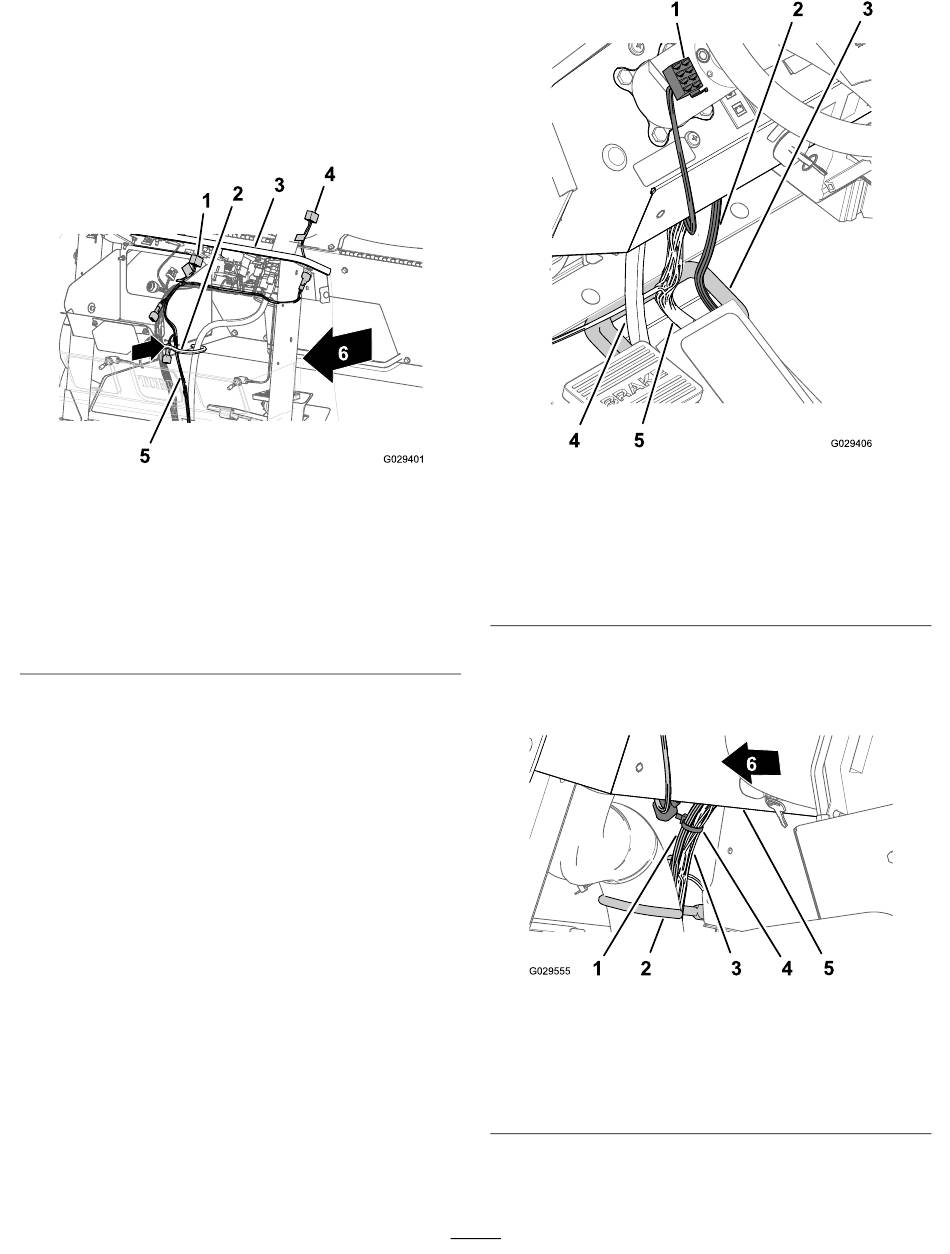

(Figuur 195
3.
Leid de kabelboomaftakking van 240 cm voor
het dashboard door de doorvoer in de opening
in het voorste schot en aan de binnenzijde van
de haak voor de kabel en de slang
Figuur 197
1. 8-contactstekker
(compressorschakelaar)
2. Haak voor kabel en slang
3. Dashboard
4.
Leid de stekker met 8 bussen aan het uiteinde
van de aftakking van 240 cm voor het dashboard
dwars over het dashboard en naar de linkerkant
van de stuurkolom
en
Figuur
196).
(Figuur
4. Stekker met 8 bussen
(kabelboom voor de
completeringsset)
5. Aftakking van 240 cm voor
het dashboard
6. Stekker met 8
bussen (schakelaar
schuimbediening)
(Figuur
198).
197).
g029401
1. Stekker met 8 bussen
(kabelboom voor de
completeringsset)
2. Aftakking van 240 cm voor
het dashboard
3. Doorvoer (voorste schot)
5.
Naast de haak voor de kabel en slang: bevestig
de dashboardaftakking van 240 cm aan de
machinekabelboom met een kabelbinder
199).
1. Aftakking van 240 cm voor
het dashboard
2. Haak voor kabel en slang
3. Kabelboom van de
machine
92
Figuur 198
4. Besturingsslang
5. Kabelboom van de
machine
Figuur 199
4. Kabelbinder
5. Dashboard
6. Voorkant van machine
g029406
(Figuur
g029555
