1.
Verwijder de flensbout (5/16" x 1") en
flensborgmoer (5/16") waarmee de draaipen
bevestigd is aan de draaibeugel

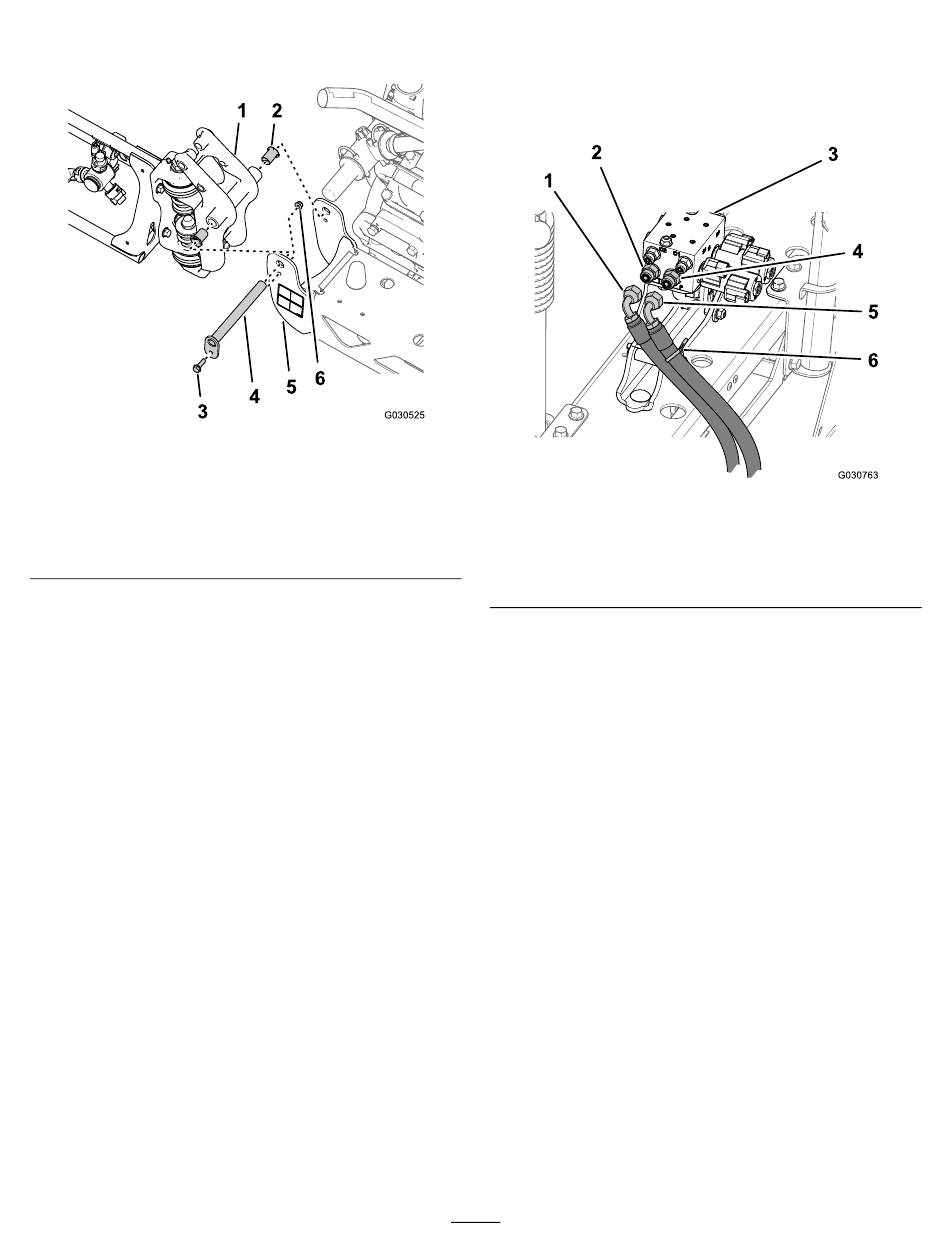

Figuur 74
1. Draaifitting (buitenste
spuitboom)
2. Nylon flenslager
3. Flensbout (5/16" x 1")
2.
Verwijder de draaipen uit de draaibeugel van de
middelste spuitboom en de draaifitting van de
buitenste spuitboom
Opmerking:
Bewaar de flensbout, flensmoer
en draaipen voor montage in
buitenste spuitbomen op de machine (bladz.
63).
3.
Maak de buitenste spuitboom los van de
middelste spuitboom en verwijder de buitenste
spuitboom van de machine
4.
Verwijder de 2 nylon flenslagers van de
draaifitting van de buitenste spuitboom
74).
Opmerking:
Gooi de lagers weg.
5.
Herhaal stap
1
tot en met
verwijderen (bladz. 35)
spuitboom aan de andere kant van de machine.
6.
Herhaal stap
1
tot en met
voor de buitenste spuitboom aan de andere kant
van de machine.
(Figuur
74).
4. Draaipen
5. Draaibeugel (middelste
spuitboom)
6. Flensborgmoer (5/16")
(Figuur
74).
Monteren van de
(Figuur
74).
(Figuur
4
in
De hefcilinders
voor de buitenste
4
van dit hoofdstuk
Het verdeelstuk van de hefcilinder
en de steunbeugel verwijderen
1.
Duid aan opening P van het hefverdeelstuk van
de spuitboom de hydraulische drukslang aan
met een kabelbinder
g030525
1. Hydraulische retourslang
2. Rechte fitting (opening T)
3. Hefverdeelstuk spuitboom
2.
Koppel de hydraulische drukslang en de
retourslang af van het hefverdeelstuk van de
spuitboom
Belangrijk:
hydraulische retourslang en hydraulische
drukslang op – zo hoeft u de hydraulische
tank niet af te tappen.
3.
Verwijder de 2 flensborgmoeren (5/16")
en 2 flenskopbouten (5/16" x 1") waarmee
de steunbeugel voor het verdeelstuk
van de spuitboom is bevestigd aan de
cilinderbevestiging, en verwijder het verdeelstuk
en de beugel van de machine
37
(Figuur
75).
Figuur 75
4. Rechte fitting (opening P)
5. Hydraulische drukslang
6. Kabelklemband
(Figuur
75).
Til de vrije uiteinden van de
(Figuur
g030763
76).
