(Figuur
20) en bevestig de kast aan de plaat
met de 2 bouten (5/16" x ¾") en 2 borgmoeren
(5/16").
8.
Haal de bouten en moeren aan met 1978 tot
2542 N·cm.
Losmaken van de slangen en
buizen
1.
Aan de rechterkant van de drukregelklep:
verwijder de slangklem waarmee inlaatslang is
bevestigd aan de geribde fitting van de regelklep
en verwijder de slang van de fitting
Opmerking:
Bewaar de slangklem voor
hermontage in
Monteren van de slang en
sensorbuizen (bladz.

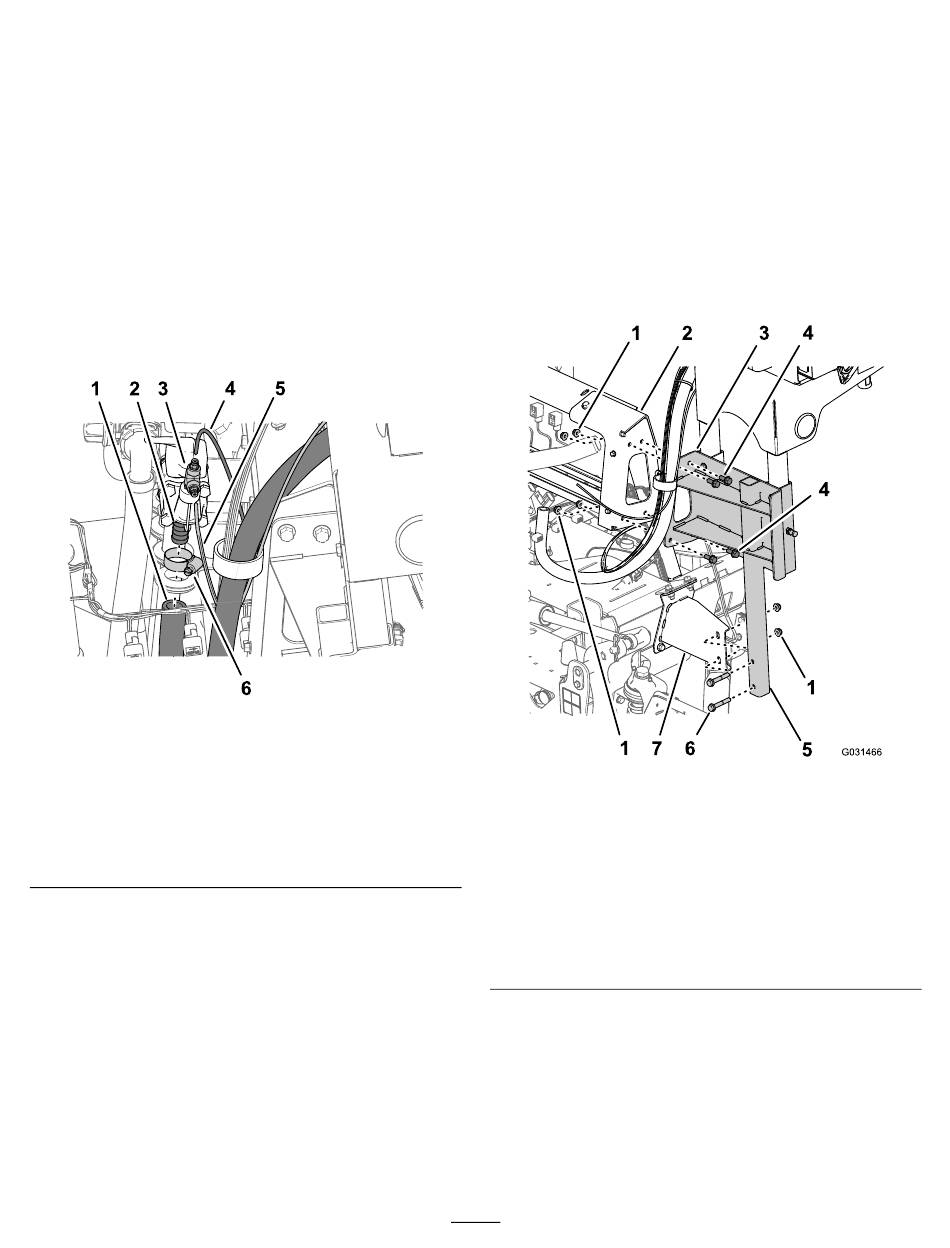

Figuur 21
1. Toevoerslang
(meedraaiende
slanghaspel)
2. Geribde fitting
(drukregelklep)
3. Buiskoppeling (T-fitting)
2.
Druk de borgkraag van de buiskoppeling naar
beneden en maak de druksensorbuis naar de
drukmeter op het dashboard los
3.
Druk de borgkraag van de buiskoppeling naar
beneden en maak de druksensorbuis naar de
drukmeter op het dashboard los
4.
Verwijder de T-fitting en buiskoppelingen van de
90°-knie aan het uiteinde van de drukregelklep
(Figuur
21).
Opmerking:
Bewaar de T-fitting en
buiskoppelingen voor hermontage in
van de slang en sensorbuizen (bladz.
(Figuur
21).
87).
g200197
4. Druksensorbuis
(drukmeter op het
dashboard)
5. Druksensorbuis
(drukmeter van de
slanghaspel)
6. Slangklem
(Figuur
21).
(Figuur
21).
Monteren
87).
Verwijderen van de meedraaiende
slanghaspel van de
bevestigingsbeugel van het
verdeelstuk
Vereiste capaciteit van het hefwerktuig: 57 kg
1.
Ondersteun de meedraaiende slanghaspel met
een hefwerktuig met voldoende capaciteit.
2.
Verwijder de 2 flensbouten (⅜" x 2¼") en 2
flensborgmoeren (⅜") waarmee het onderste
buisframe van de meedraaiende slanghaspel is
gemonteerd op de bevestigingsbeugel bij het
rechter frameprofiel van de machine
1. Flensborgmoeren (⅜")
2. Bevestigingsbeugel van
verdeelstuk (spuitkleppen)
3. Ondersteuningsprofiel
(meedraaiende
slanghaspel)
4. Flenskopbout (⅜" x 1")
3.
Verwijder de 4 flensbouten (⅜" x 1") en
4 flensborgmoeren (⅜") waarmee het
ondersteuningsprofiel van de meedraaiende
slanghaspel is gemonteerd op de
bevestigingsbeugel van het verdeelstuk
van de spuitkleppen
4.
Til de meedraaiende slanghaspel van de
machine en zet de haspel op een veilige plaats.
16
(Figuur
Figuur 22
5. Onderste buisframe
(meedraaiende
slanghaspel)
6. Flenskopbouten
(⅜" x 2¼")
7. Montagebeugel (rechter
frameprofiel van de
machine)
(Figuur
22).
22).
g031466
