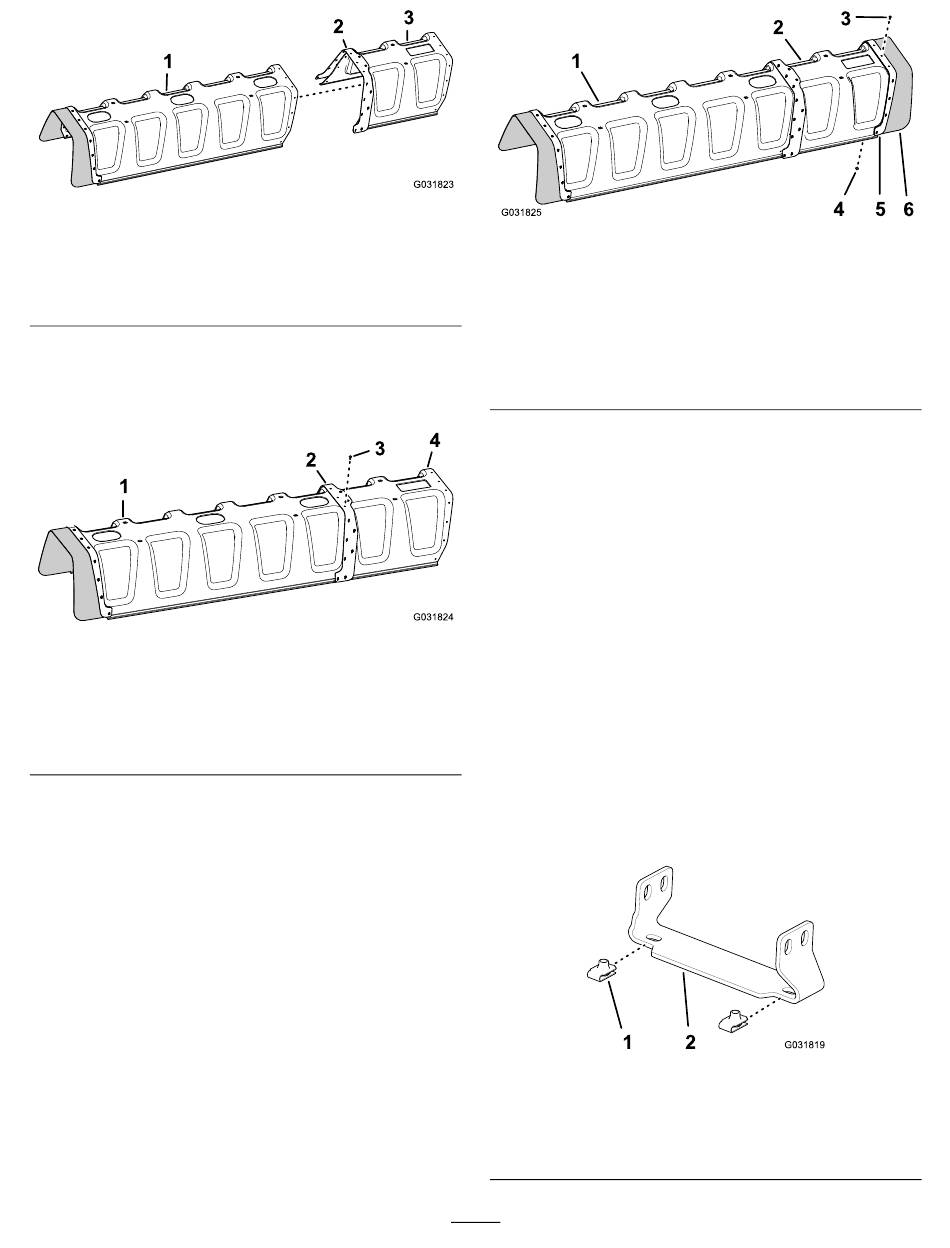

Figuur 232
1. Afdekking voor gedeelte
met 11 spuitdoppen
2. Verstevigingsplaat
(dubbele rij)
4.
Bevestig het verlengstuk van de afdekking
aan de spuitboomafdekking voor 11
spuitdoppen; gebruik hierbij 11 popnagels (Toro
onderdeelnummer 114439).
Figuur 233
1. Afdekking voor gedeelte
met 11 spuitdoppen
2. Verstevigingsplaat
(dubbele rij)
5.
Lijn de gaten in de rubberen afdekking en de
verstevigingsplaat (enkele rij) die u verwijderd
hebt in stap
2
uit met de gaten in het uiteinde van
het verlengstuk van de afdekking
g031823
3. Verlengstuk van afdekking
g031824
3. Popnagel (Toro
onderdeelnummer
114439)
4. Verlengstuk van afdekking
(Figuur
234).
1. Afdekking voor gedeelte
met 11 spuitdoppen
2. Verlengstuk van afdekking
3. Popnagel (Toro
onderdeelnummer
114439)
6.
Bevestig de verstevigingsplaat en de rubberen
afdekking aan het verlengstuk van de afdekking
met de 11 popnagels (Toro onderdeelnummer
114439) en de 11 ringen (3/16") die u verwijderd
hebt in stap 5.
Opmerking:
het binnenvlak van het verlengstuk van de
afdekking.
Monteren van de steunbeugel voor
de afdekking van de middelste
spuitboom
1.
Monteer de 4 clipmoeren die u verwijderd hebt
in stap
6
van
spuitboom (11 spuitdoppen) van de optionele
afgedekte spuitboom verwijderen (bladz. 23)
2 van de steunbeugel van de afdekking van de
middelste spuitboom (Toro onderdeelnummer
131-3703-03) zoals in
1. Clipmoer (Toro
onderdeelnummer
94-2413)
108
Figuur 234
4. Ring (3/16")
5. Verstevigingsplaat (enkele
rij)
6. Rubberen afdekplaat
Lijn de ringen (3/16") uit tegen
10 Het deksel van de middelste
(Figuur
235).
Figuur 235
2. Steunbeugel (afdekking
middelste spuitboom –
Toro onderdeelnummer
131-3703-03)
g031825
op
g031819
