3.
Sluit de stekker met 8 pinnen van de voorste
kabelboom voor de verbinding van de
spuitmachinekabelboom aan op de connector
met 8 contacten van de achterste kabelboom
voor de dosisschakelaar

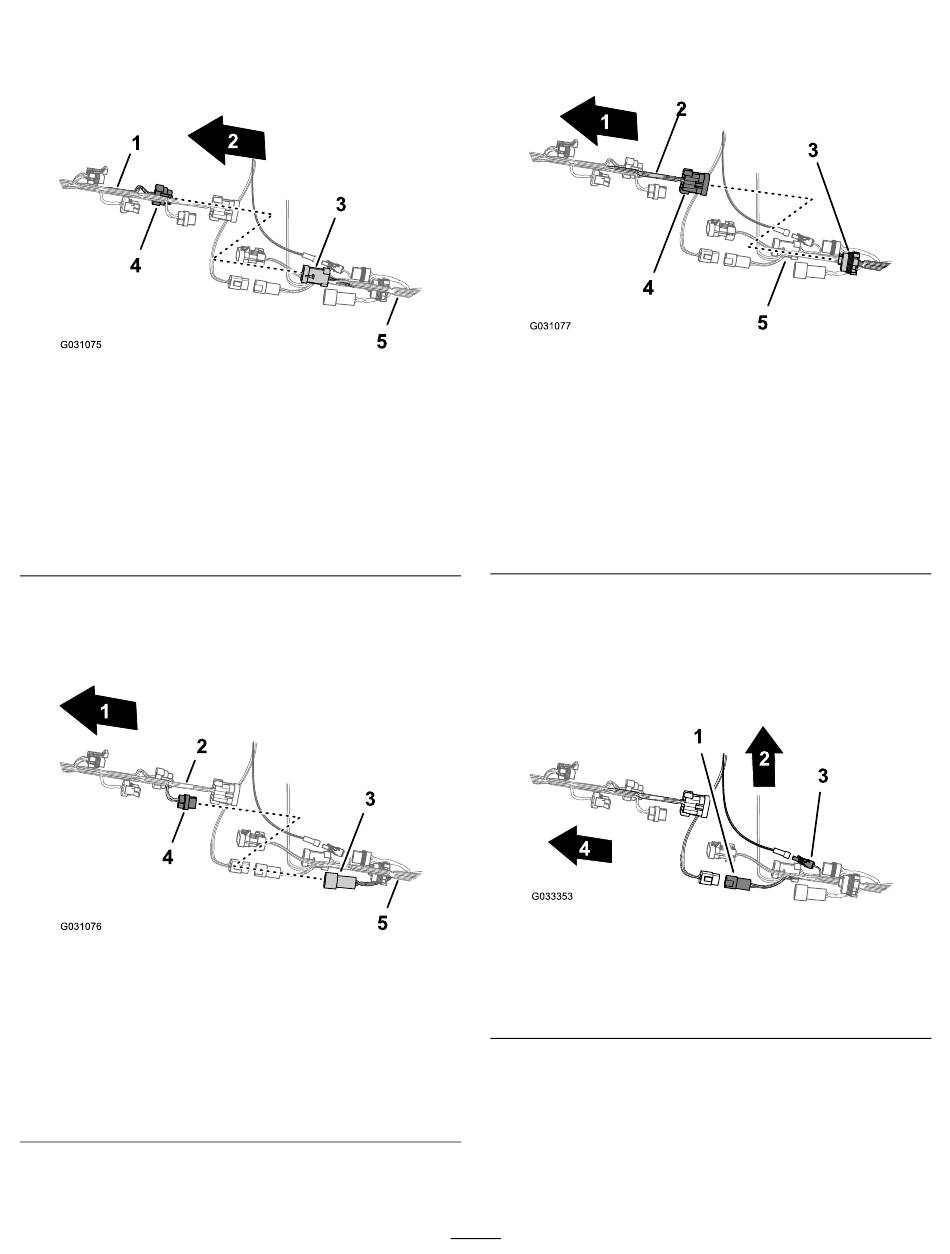

Figuur 89
1. Voorste kabelboom van de
machine
2. Voorkant van machine
3. Connector met 8 contacten
– dosisschakelaar
(achterste kabelboom)
4.
Sluit de stekker met 2 pinnen van de voorste
kabelboom voor de spoelpomp aan op de
connector met 2 contacten van de achterste
kabelboom voor de spoelpomp
Figuur 90
1. Voorkant van machine
2. Voorste kabelboom van
machine
3. Connector met 2 contacten
– spoelpomp (achterste
kabelboom)
5.
Sluit de stekker met 10 pinnen van de
voorste kabelboom voor de verbinding
(Figuur
89).
g031075
4. Stekker met 8 pinnen
– kabelboomverbinding
spuitmachine (voorste
kabelboom)
5. Achterste kabelboom van
de machine
(Figuur
90).
g031076
4. Stekker met 2 pinnen
– spoelpomp (voorste
kabelboom)
5. Achterste kabelboom van
de machine
van de spuitmachinekabelboom aan op de
connector met 10 contacten van de achterste
kabelboom voor de verbinding van de
spuitmachinekabelboom
1. Voorkant van machine
2. Voorste kabelboom van
machine
3. Stekker met 10 bussen
– kabelboomverbinding
spuitmachine (achterste
kabelboom)
6.
Om het aansluiten van de elektrische en data
kabelbomen makkelijker te maken: verzeker
dat de 1-polige connector van de achterste
kabelboom en de 4-polige connector van
de achterste kabelboom zich bovenop de
kabelboom bevinden
1. Connector met 4 contacten
(achterste kabelboom)
2. Bovenkant van de
machine
43
(Figuur
91).
Figuur 91
4. Stekker met 10 pinnen
– kabelboomverbinding
spuitmachine (voorste
kabelboom)
5. Achterste kabelboom van
de machine
(Figuur
92).
Figuur 92
3. Connector met 1 contacten
(achterste kabelboom)
4. Voorkant van de machine
g031077
g033353
