spuitdoppen 1 en 10 zoals in
Figuur
142.
4.
Leid de slangen van 234 cm en de geribde
slangstelen (¾") langs de spuitboom naar
spuitdoppen 2 en 9 zoals in
Figuur
142.
5.
Leid de slangen van 188 cm en de geribde
slangstelen (¾") langs de spuitboom naar
spuitdoppen 3 en 8 zoals in
Figuur
142.
Opmerking:
Leid de slangen door de onderste
pakkingringen achteraan in de beugels van het
buisframe.
6.
Leid de slangen van 188 cm en de geribde
slangstelen (¾") langs de spuitboom naar
spuitdoppen 4 en 7 zoals in
Figuur
142.
Opmerking:
Leid de slangen door de onderste
pakkingringen achteraan in de beugels van het
buisframe.
7.
Bundel de 4 slangen van de spuitdoppen met
een kabelbinder zoals in
Monteren van de spuitdoppen van
de buitenste spuitbomen
1.
Lijn de verbindingsbuis in de zitting van een
spuitdop
(Figuur
zijkant van de enkele steel met slangribbel (½").
Figuur 141
Figuur 141
Figuur 141
Figuur 141
Figuur
142.
143) uit met de opening in de
en
en
en
en
1. Inbusbout (5/16" x ¾" –
roestvrij staal)
2. Verbindingsbuis
3. Bovenste klemhelft
4. Enkele steel met
slangribbel (½")
2.
Sluit de bovenste klemhelft rond de geribde
slangaansluuiting en zet de halve klem en
sproeikopbehuizing
roestvast stalen schroef (nr. 12 x 1¼"); draai de
schroef aan met 14 tot 18 N∙m
Opmerking:
(5/16" x ¾") in de uitsparing in de bovenste
klemhelft zit wanneer u de klem sluit.
3.
Monteer de spuitdoppen op de buitenste
spuitboom; ga als volgt te werk:
•
Monteer aan spuitdoplocaties 1 en 4 de
spuitdop op de spuitdopbeugel (A in
144); gebruik hierbij de flensborgmoer
(5/16") die u verwijderd hebt in stap
van
buitenste spuitbomen (bladz.
•
Monteer aan spuitdoplocaties 2 en 3 de
spuitdop op de spuitdopbeugel (A en B in
Figuur
(5/16") die u verwijderd hebt in stap
van
buitenste spuitbomen (bladz.
68

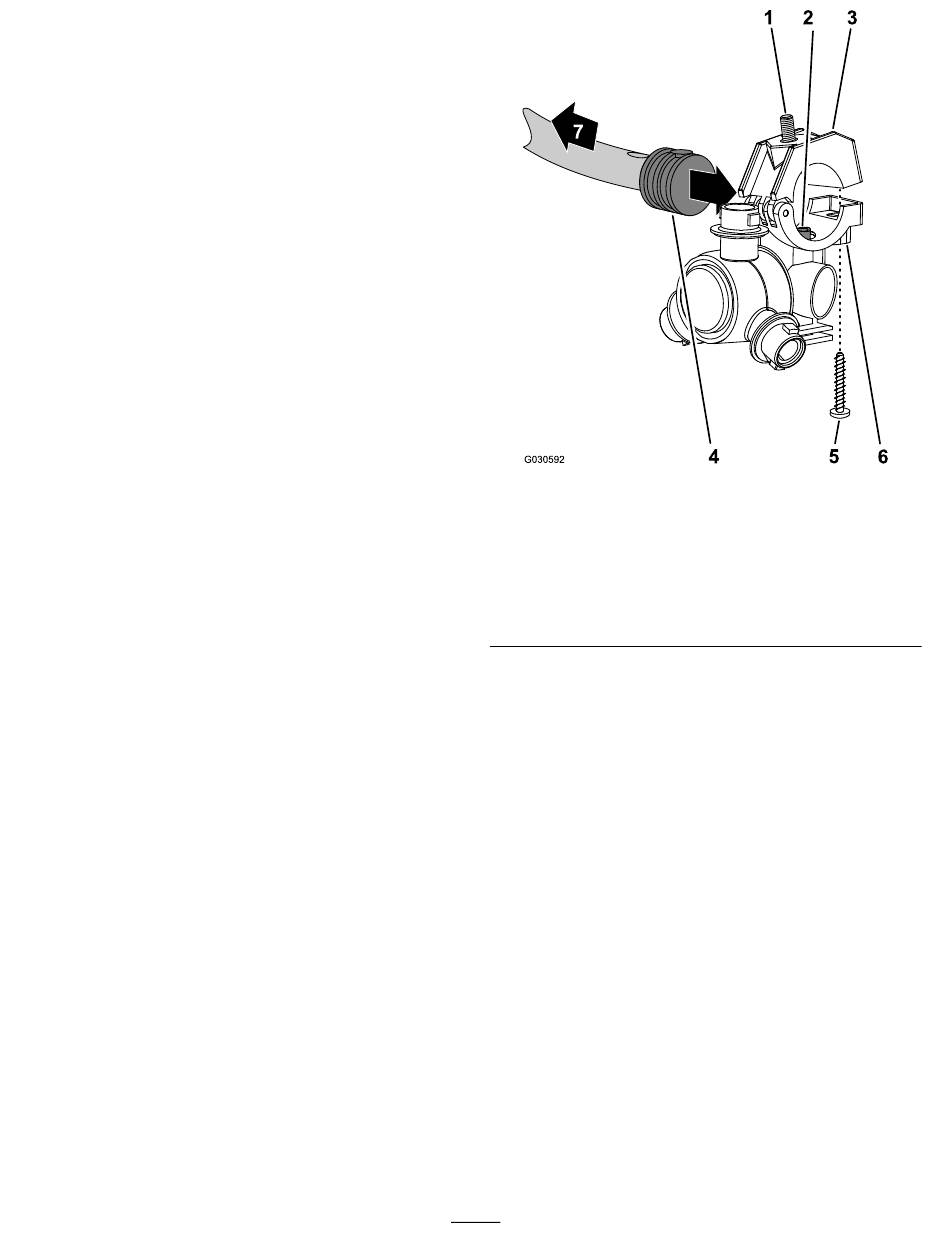

Figuur 143
5. Schroef van roestvrij staal
(nr. 12 x 1¼")
6. Spuitdopbehuizing
7. Naar de spuitboom
(Figuur
143) vast met de
Zorg ervoor dat de inbusbout
Verwijderen van de spuitdoppen van de
144); gebruik hierbij de flensborgmoer
Monteren van de spuitdoppen van de
g030592
Figuur
2
62).
2
68).
