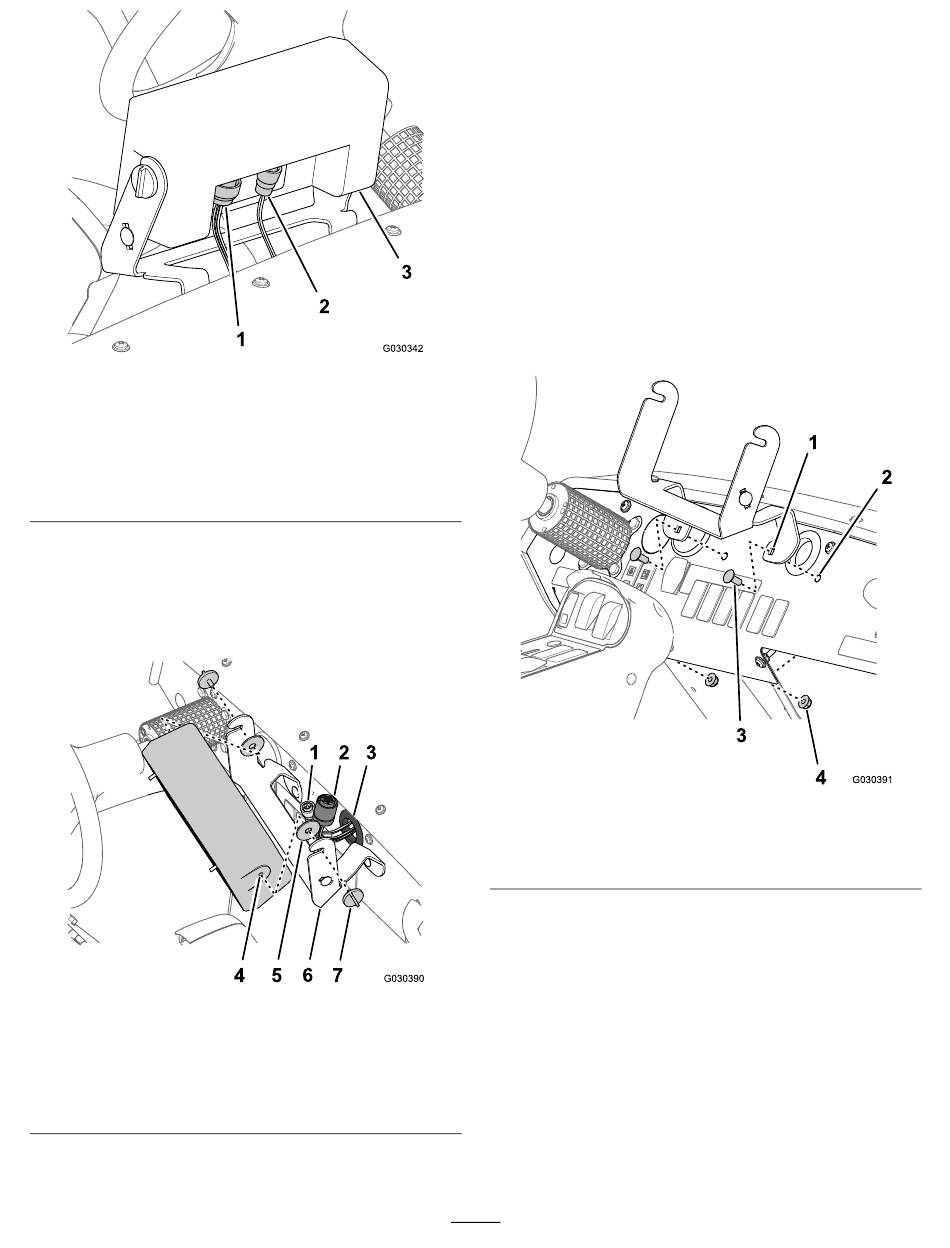

Figuur 5
1. Stekker met 16 pinnen
(kabelboom van de
machine)
2. Stekker met 2 pinnen
(kabelboom van de
machine)
2.
Maak de stekker met 16 contacten los
van de stekker met 16 contacten van het
bedieningspaneel
3.
Verwijder de knoppen aan elke kant van het
bedieningspaneel
Figuur 6
1. Stekker met 3 contacten
2. Stekker met 16 contacten
3. Doorvoer (dashboard)
4. Bedieningspaneel
3. Pro Control
bedieningspaneel
(Figuur
5).
(Figuur
6).
5. Rubberen ring
6. Bevestigingsbeugel
7. Knop
4.
Verwijder het bedieningspaneel en de 2 rubber
onderlegringen van de bevestigingsbeugel
(Figuur
6).
5.
Duw de kabelboom, de stekker met 3 contacten,
en de stekker met 16 contacten door de
doorvoer in het dashboard
6.
Verwijder de 2 slotbouten (5/16" x ¾") en
2 flensborgmoeren (5/16") waarmee de
bevestigingsbeugel is gemonteerd op het
dashboard, en verwijder de bevestigingsbeugel
van de machine
Opmerking:
die u van de machine verwijderd hebt zijn
niet meer nodig: bedieningspaneel, rubber
onderlegringen, bevestigingsbeugel, slotbouten
en borgmoer.
g030342
1. Bevestigingsbeugel
2. Dashboard
g030390
9
(Figuur
6).
(Figuur
7).
De volgende onderdelen
Figuur 7
3. Slotbout (5/16" x ¾")
4. Flensborgmoer (5/16")
g030391
