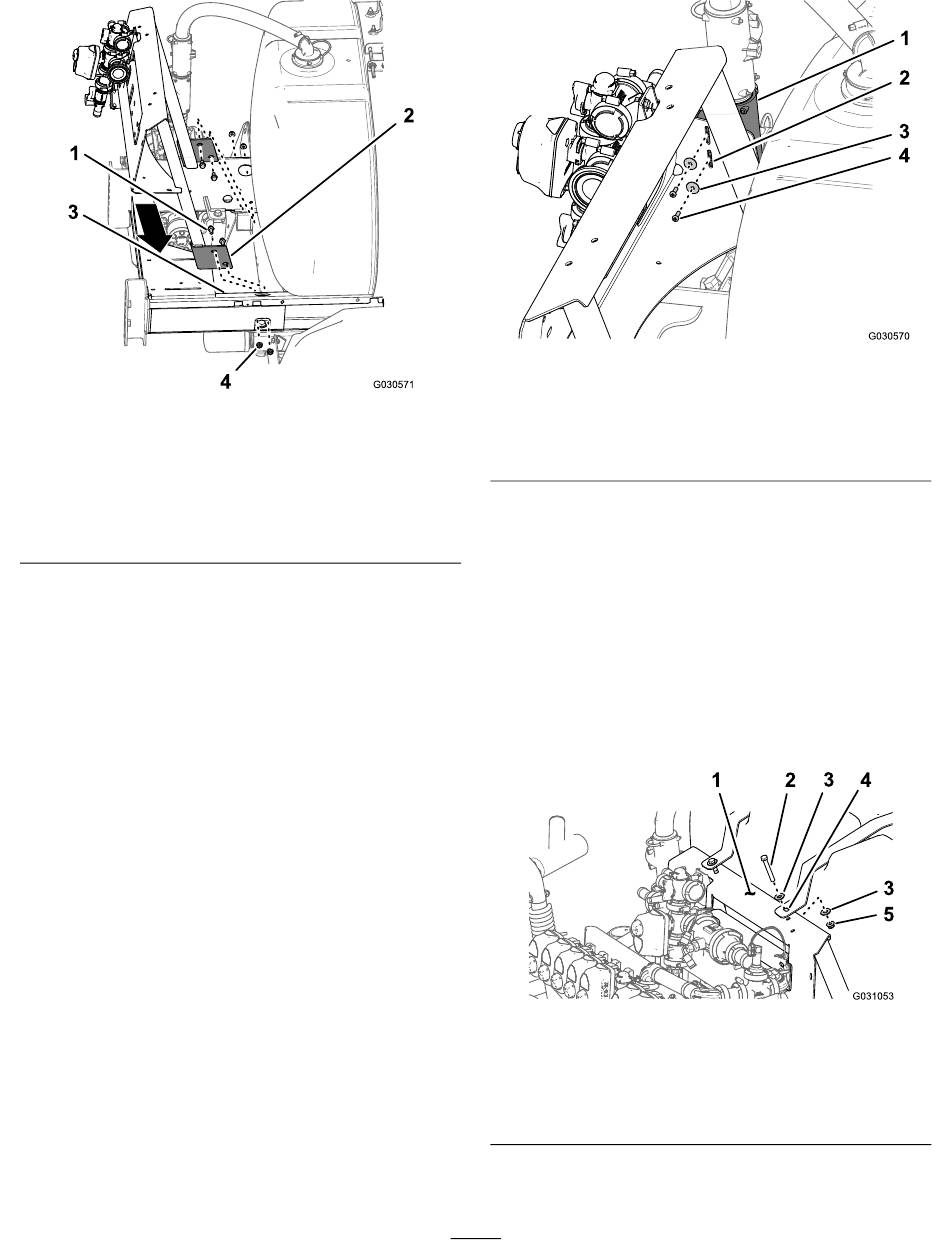

Figuur 100
1. Flenskopbout (⅜" x 1")
2. Flens (bevestigingsbeugel
van het verdeelstuk
– systeem met 10
spuitkleppen)
2.
Monteer de bevestigingsbeugel van het
verdeelstuk op het chassis van de spuitmachine
(Figuur
100) met de 4 flenskopbouten (⅜" x 1")
en 4 flensborgmoeren (⅜") die u verwijderd hebt
in stap
3
van
18 De bevestigingsbeugel van het
verdeelstuk voor het systeem met 3 spuitbomen
verwijderen (bladz.
3.
Haal de bouten en moeren aan met 37 tot
45 N·m.
4.
Aan de linkerkant van de bevestigingsbeugel
van het verdeelstuk: lijn de gaten in de T-fitting
met de sleuven in de bevestigingsbeugel van
het verdeelstuk
(Figuur
3. Frame (chassis van de
spuitmachine)
4. Flensborgmoer (⅜")
45).
101).
1. T-fitting
g030571
2. Bevestigingsbeugel van
verdeelstuk (systeem met
10 spuitkleppen)
5.
Monteer de T-fitting op de bevestigingsbeugel
van het verdeelstuk
2 cilinderkopschroeven (nr. 10 x ⅝") en 2
onderlegringen (nr. 10) die u verwijderd hebt in
stap
1
van
verdeelstuk voor het systeem met 3 spuitbomen
verwijderen (bladz.
6.
Voor machines met een optionele spoeltank
doet u het volgende:
A.
Lijn het gat in de beugel van de spoeltank
uit met het gat in de bevestigingsbeugel van
het verdeelstuk
1. Bevestigingsbeugel van
verdeelstuk
2. Bout (⅜" x 2¾")
3. Ring (⅜")
B.
Monteer de beugel op de houder
102) met de 2 bouten (⅜" x 2¾"), 4
47
Figuur 101
3. Onderlegring (nr. 10)
4. Cilinderkopschroef,
nr. 10 x ⅝"
(Figuur
101) met de
18 De bevestigingsbeugel van het
45).
(Figuur
102).
Figuur 102
4. Beugel van spoeltank
5. Flensborgmoer (⅜")
g030570
g031053
(Figuur
