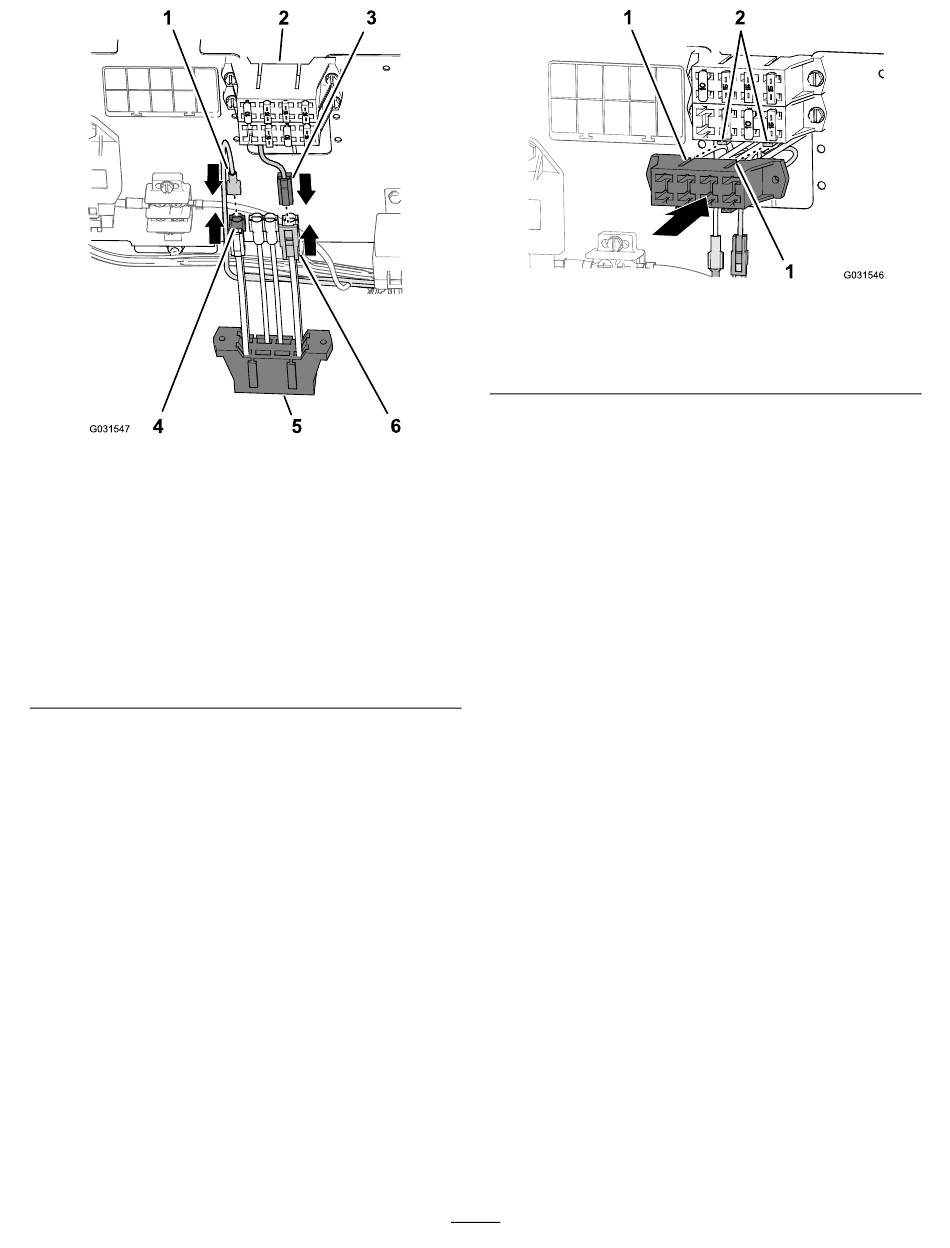

Figuur 204
1. Busconnector met 1
contact (kabelboom voor
de completeringsset)
2. Zekeringhouder (machine) 5. Bijkomende
3. Connector met 1 platte
aansluiting (vierkante
uiteinde – bijkomende
zekeringhouder)
2.
Sluit de stekker met 2 pinnen voor de bijkomende
voedingskabels van de zekeringhouder voor
de machine aan op de 2-contactstekker
voor de voedingskabels van de bijkomende
zekeringhouder
(Figuur
Opmerking:
Druk de stekkers samen tot de
sluiting vastklikt.
3.
Lijn de sleuven in de bijkomende zekeringhouder
uit met de montageflenzen van de
zekeringhouder van de machine
205).
g031547
4. Connector met 1
pin (bijkomende
voedingskabels,
zekeringhouder van de
machine)
zekeringhouder
6. Busconnector met
1 contact (vierkante
uiteinde – voedingskabels
van de bijkomende
zekeringhouder)
204).
(Figuur
1. Sleuven (bijkomende
zekeringhouder)
4.
Druk de zekeringhouders samen totdat de
vergrendeling inklikt.
De zekering plaatsen
•
Voor een machine met een contact voor een platte
aansluiting in de zekeringhouder van de machine
dient u de zekering van 15 A in de zekeringhouder
te steken
(Figuur
Opmerking:
Zorg ervoor dat de zekering volledig
in de zekeringhouder zit
95
Figuur 205
2. Montageflenzen
(zekeringhouder van
de machine)
206).
g031546
