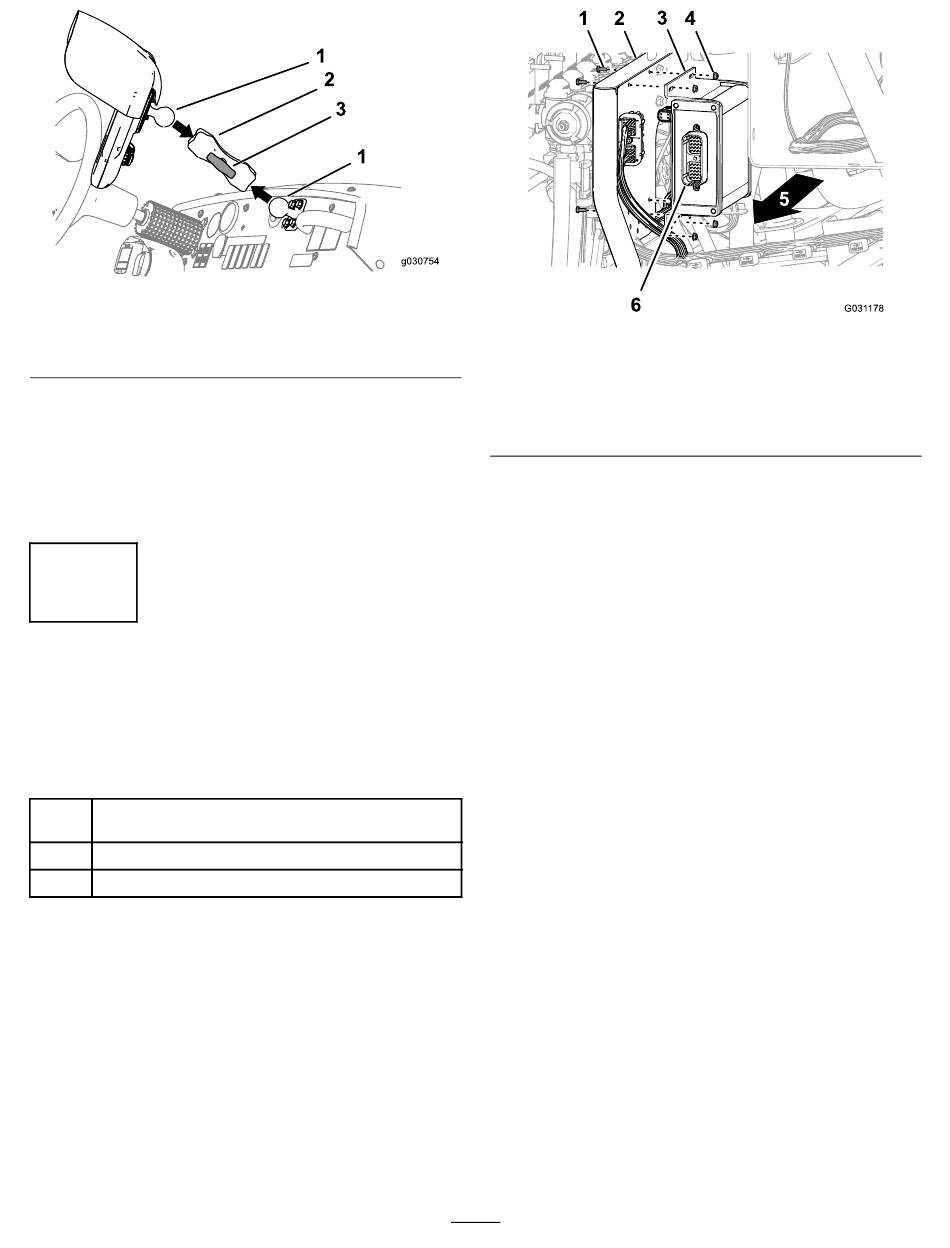

Figuur 159
1. Kogeltap
2. Monitorarm
4.
Stel uit de bestuurdersstoel (linker stoel) de
stand van de monitor van de spuitmachine af
zodat u het weergavescherm gemakkelijk kunt
zien
(Figuur
159).
5.
Draai handmatig de knop van de monitorarm
vast
(Figuur
159).
31
De spuitbediening en
aansluiten van de achterste
kabelboom monteren
Benodigde onderdelen voor deze stap:
Spuitbediening – GeoLink Precision spuitsysteem
1
41623
4
Bout (4 x 10 mm)
4
Flensborgmoer (4 mm)
Monteren van de spuitbediening
1.
Plaats de spuitbediening aan de voorzijde van
de klepbevestiging, met de stekker met 40
pinnen naar buiten
3. Knop
(Figuur
160).
g030754
1. Bout (4 x 10 mm)
2. Bevestiging voor 10
kleppen
3. Spuitbediening
2.
Monteer de spuitbediening op de klepbevestiging
(Figuur
160); gebruik hierbij de 4 bouten
(4 x 10 mm) en 4 flensborgmoeren (4 mm).
3.
Haal de bouten en moeren aan met 234 tot
286 N·cm.
75
Figuur 160
4. Flensborgmoer (4 mm)
5. Rechterkant van de
machine
6. 40-pensconnector
g031178
