Opmerking:
Bewaar de buffers en borgmoeren
voor hermontage.
1. Buffer
2. Slang (binnendiameter
van ¾")
3. Flensborgmoer (5/16")

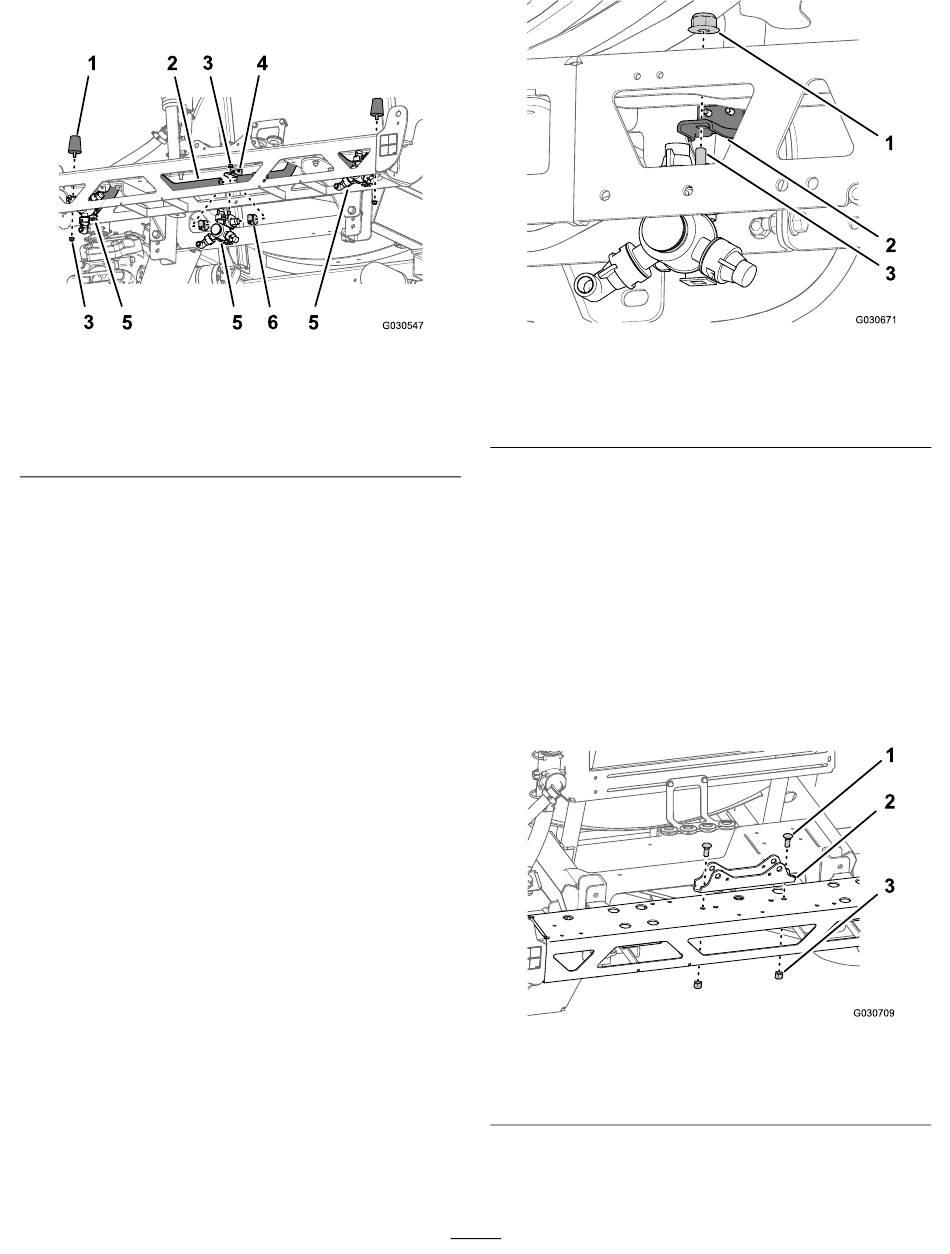

De spuitdoppen van de
spuitmachine verwijderen
1.
Verwijder de 4 slangklemmen waarmee de 3
spuitdoppen zijn bevestigd aan de slangen (¾"
binnendiameter
(Figuur
2.
Verwijder de flensborgmoer (5/16") waarmee
3 spuitdoppen zijn bevestigd op de
sproeikophouders van de middelste spuitboom,
en verwijder de spuitdoppen
Opmerking:
Bewaar de spuitdoppen en
flensborgmoeren voor hermontage in
van de sproeikoppen op de nieuwe middelste
spuitboom (bladz.
Figuur 78
4. Spuitdopbeugel
5. Spuitdop
6. Slangklem
78).
(Figuur
78).
Monteren
55).
g030547
1. Flensborgmoer (5/16")
2. Spuitdophouder
3.
Verwijder de 2 slotbouten (½" x 1¼")
en 2 flensborgmoeren (½") waarmee
cilinderbevestiging op de middelste spuitboom is
gemonteerd en verwijder de cilinderbevestiging
(Figuur
80).
Opmerking:
u van de machine verwijderd hebt niet meer
nodig.
Opmerking:
flensborgmoeren, slangen en klemmen voor
montage in
spuitboom monteren (bladz.
1. Slotbouten (½" x 1¼")
2. Cilinderbevestiging
39
Figuur 79
3. Inbusbout (5/16" x ¾" –
spuitdop)
U hebt de cilinderbevestiging die
Bewaar de slotbouten,
De frames van de middelste
54).
Figuur 80
3. Borgmoeren (½")
g030671
g030709
