De druksensorbuis aankoppelen
Optioneel spuitpistool of optionele
meedraaiende slanghaspel
1.
Lijn het uiteinde van de druksensorbuis (plastic)
voor de drukmeter in het dashboard uit met de
borgkraag voor de buiskoppeling
en
Figuur
147).

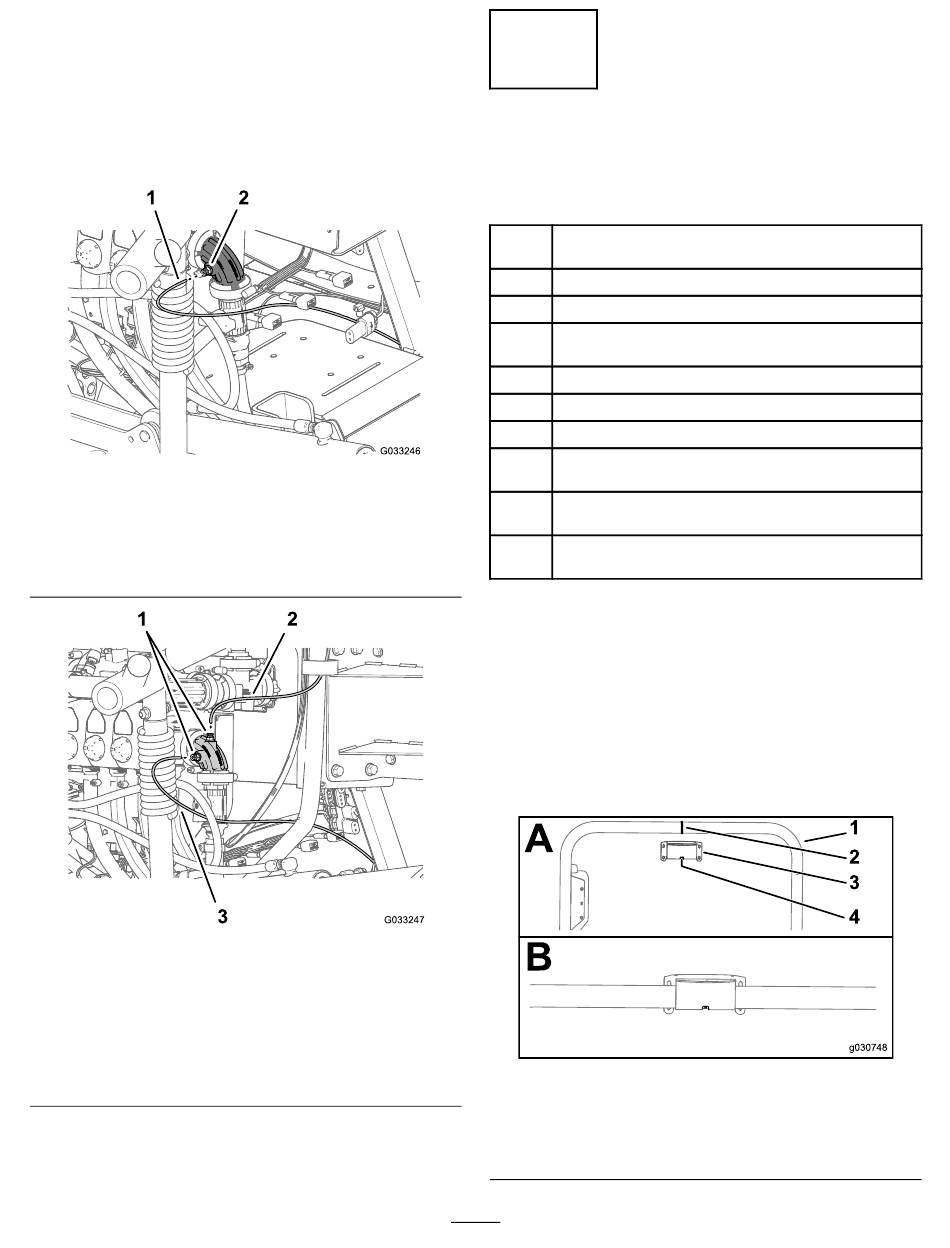

Figuur 146
Optioneel spuitpistool
1. Druksensorbuis
(drukmeter op het
dashboard)
Figuur 147
Optionele meedraaiende slanghaspel
1. Druksensorbuis (meter
van de meedraaiende
slanghaspel)
2. Buiskoppelingen (90° knie
– spuitdopklep 10)
2.
Druk de sensorbuis in de borgkraag tot de buis
niet meer verder kan
(Figuur 146
2. Buiskoppeling (90° knie –
spuitdopklep 10)
3. Druksensorbuis
(drukmeter op het
dashboard)
(Figuur 146
en
Figuur
147).
29
De navigatieontvanger
monteren
Benodigde onderdelen voor deze stap:
Navigatieontvanger – GeoLink Precision spuitsysteem
1
(model 41623)
1
Beugel van ontvanger
2
U-bout
RTK-antennebeugel (optionele set met CDMA RTK
1
correctiemodem of GSM RTK correctiemodem)
4
Flensborgmoer (⅜")
3
Zeskantbout (5 x 16 mm)
3
Ring (5 mm)
Cellulaire antenne (optionele set met CDMA RTK
g033246
1
correctiemodem of GSM RTK correctiemodem)
Coaxiale kabel (optionele set met CDMA RTK
1
correctiemodem of GSM RTK correctiemodem)
Typeplaatje (uit de X25 of X30 GeoLink Precision
1
Spray System set)
De navigatieontvanger op de
machine monteren
1.
Lijn de opening in het midden van de beugel van
de ontvanger uit met de lasnaad in de middellijn
van de buis van de rolbeugel
Opmerking:
met 2 gaten achter de buis van de rolbeugel zit,
en de kleine flens met 1 gat naar voren.
g033247
1. Buis van rolbeugel
2. Lasnaad (buis van
rolbeugel)
70
(Figuur
Zorg ervoor dat de grote flens
Figuur 148
3. Beugel van ontvanger
4. Sleuf
148).
g030748
