4.
Steek de druknagels van de aftakking van
127 cm van de achterste kabelboom in de
openingen in de rechter framebuis
85), waar u de pluggen van de oude achterste
kabelboom verwijderd hebt; zie stap
voorste en achterste kabelbomen loskoppelen
(bladz.
27).
De voorste en achterste
kabelboom aansluiten
Opmerking:
Breng de machine omhoog met een
takel wanneer u de voorste en achterste kabelboom
gaat aansluiten.

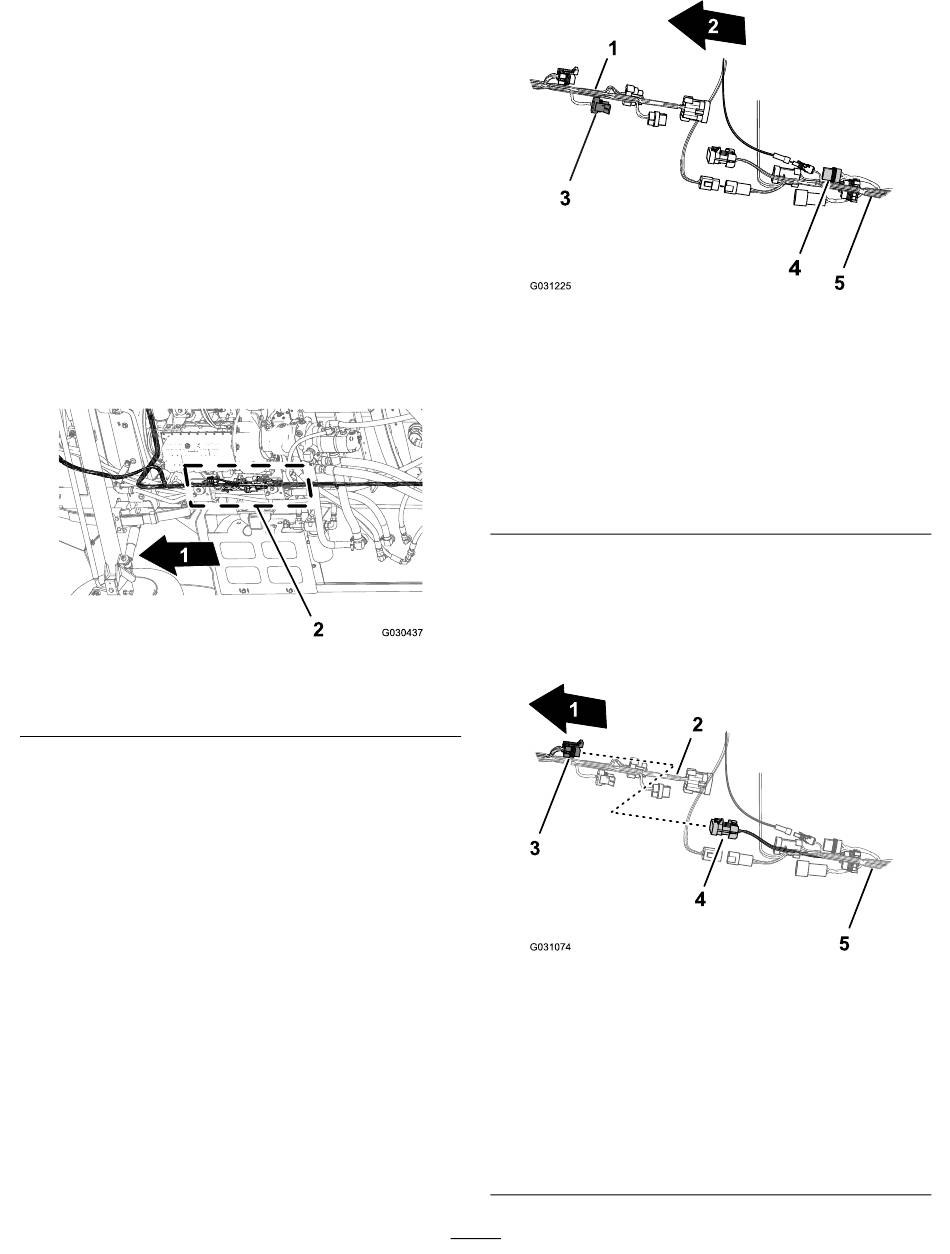

1.
Zoek onder de machine, naast de
rechterframebuis, de connectors voor de
voorste en achterste kabelbomen van de
machine
(Figuur
1. Voorkant van machine
Opmerking:
U heeft de connector met 3
contacten van de voorste kabelboom en de
connector met 2 contacten van de achterste
kabelboom niet meer nodig
(Figuur
3
86).
Figuur 86
2. Connectors (voorste en
achterste kabelbomen)
(Figuur
87).
in
De
1. Voorste kabelboom van
machine
2. Voorkant van machine
3. Connector met 3
contacten – ongebruikt
(vloeistofstroommeter –
voorste kabelboom)
2.
Sluit de connector met 10 contacten van de
voorste kabelboom voor de verbinding van de
spuitmachinekabelboom aan op de stekker met
10 contacten van de achterste kabelboom voor
de verbinding van de spuitmachinekabelboom
g030437
(Figuur
1. Voorkant van machine
2. Voorste kabelboom van
machine
3. Stekker met 10 bussen
– kabelboomverbinding
spuitmachine (voorste
kabelboom)
42
Figuur 87
4. Connector met 2 contacten
– ongebruikt (voeding van
de slanghaspel, achterste
kabelboom)
5. Achterste kabelboom van
de machine
88).
Figuur 88
4. Stekker met 10 pinnen
– kabelboomverbinding
spuitmachine (achterste
kabelboom)
5. Achterste kabelboom van
de machine
g031225
g031074
