2.
Indien er geen afsluitresistor gemonteerd is,
brengt u deze aan in de elektrische connector
aan de aftakking van 220 cm van de datakabel
voor de spuitmonitor
3.
Sluit de connector met 3 bussen (koppeling
elektrische voeding) van de kabelboom van de
navigatieontvanger aan op de connector met 3
pinnen (koppeling elektrische voeding) van de
datakabel

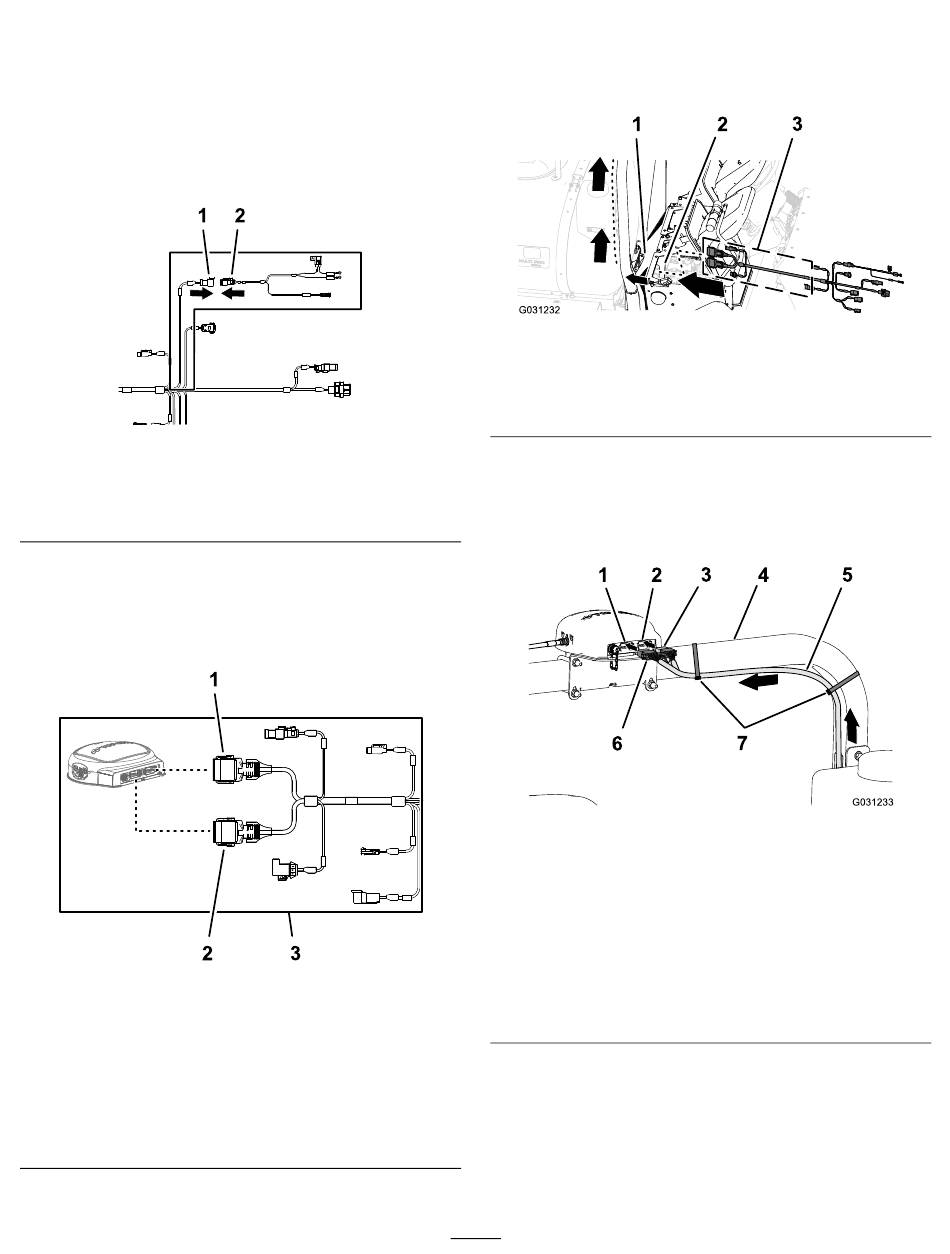

(Figuur 162
Figuur 163
1. Connector met 3 pinnen –
datakabel (
UITSCHAKELING
)
SYSTEEMSTROOM
De datakabel naar de
navigatieontvanger leiden en
aansluiten
Figuur 164
1. Busconnector met
12 contacten (grijs)
van datakabel
(navigatieontvanger)
2. Busconnector met
12 contacten (zwart)
van datakabel
(navigatieontvanger)
(Figuur
162).
en
Figuur
163).
2. Connector met 3 bussen
– accukabel (koppeling
elektrische voeding)
3. Aftakking van 390 cm
van datakabel
(navigatieontvanger)
1.
Leid de aftakking van 390 cm van de datakabel
naar de rechterkant van het motorcompartiment
(naast het luchtfilter voor de motor) en
naar achteren, rechts onder het achterste
motorscherm
1. Achterste motorscherm
2. Motorcompartiment
g202247
2.
Leid de aftakking van 390 cm van de datakabel
langs de rechter rolbeugelbuis, met de
stekker met 12 bussen (grijs) en de stekker
met 12 bussen (zwart) omhoog naar de
navigatieontvanger
1. Connector met 12
pinnen links (grijs) –
navigatieontvanger
2. Connector met 12
pinnen rechts (zwart)
– navigatieontvanger
g203668
3. Connector met 12 bussen
(zwart) – datakabel
4. Rechter rolbeugelbuis
3.
Lijn de 2 nokken van de lange zijde van
de grijze en zwarte busconnector met 12
contacten van de datakabel uit met de 2
groeven in de onderste, horizontale wand van
de linker (grijze) stekker met 12 pinnen van de
navigatieontvanger
78
(Figuur
165).
Figuur 165
3. Aftakking van 390 cm
(datakabel)
(Figuur
166).
Figuur 166
5. Aftakking van 390 cm van
de datakabel
6. Busconnector met 12
contacten (grijs/zwart) –
datakabel
7. Kabelbinders
(Figuur
167).
g031232
g031233
