4.
Bevestig de kabelboom met 3 kabelbinders aan
het gat in de hoek van het stoelcompartiment en
het motorscherm
(Figuur 171

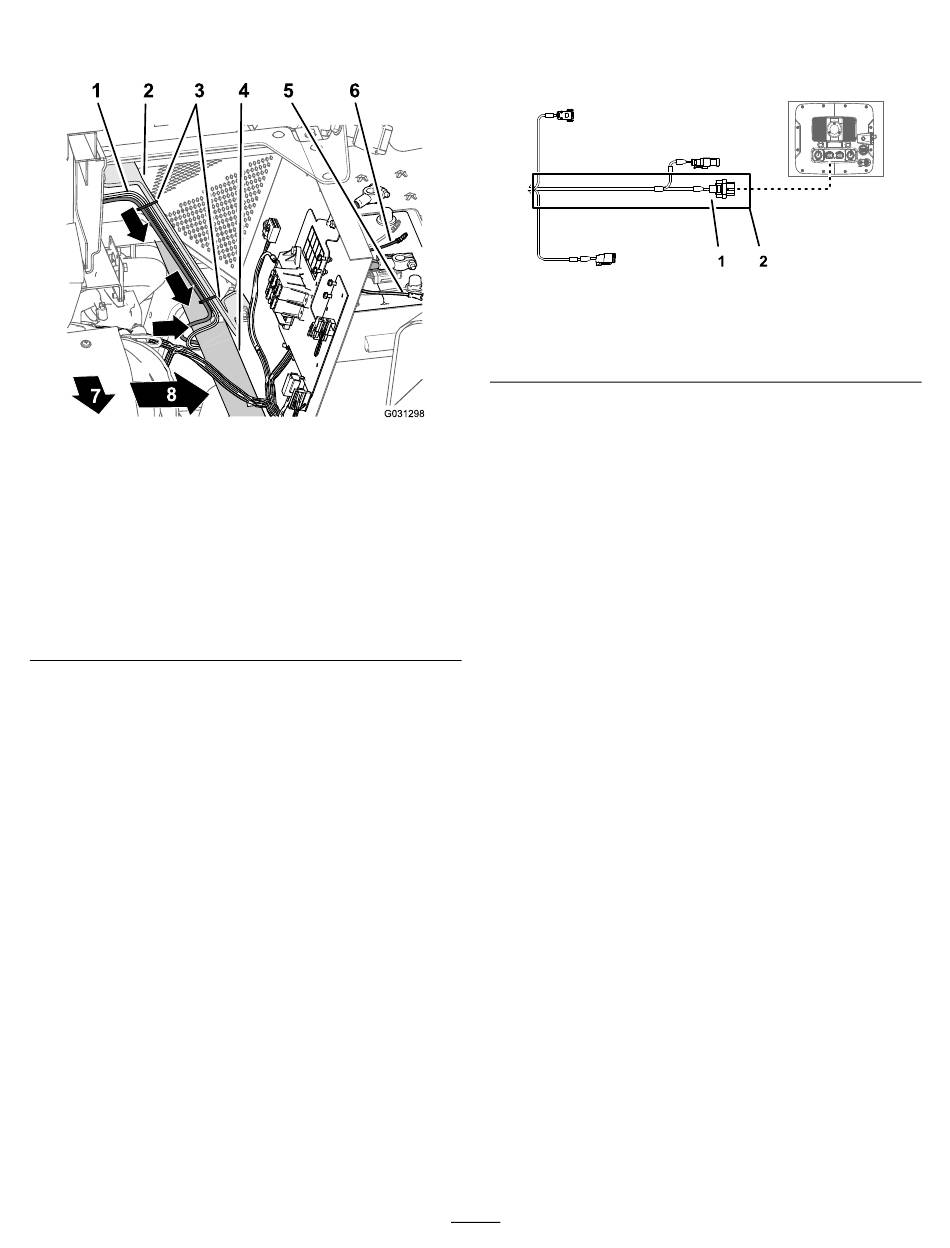

Figuur 172
1. Aftakking van 165 cm
(achterste kabelboom)
2. Steun van motorscherm
3. Kabelbinders
4. Linker framebuis
5.
Leid de zekering van 10 A en de positieve
en negatieve ringconnector van de aftakking
van 220 cm van de elektrische kabel voor het
navigatiesysteem naar de bovenzijde van de
accu
(Figuur
172).
Opmerking:
U zal de montage van de
ringconnectors voltooien in
kabelboom en de elektrische kabelboom voor de
navigatie aansluiten op de accukabels (bladz.
83).
en
Figuur
172).
g031298
5. Negatieve ringconnector
(zwarte draad) – aftakking
van 165 cm (achterste
kabelboom)
6. Positieve ringconnector
(rode draad) – aftakking
van 165 cm (achterste
kabelboom)
7. Voorkant van machine
8. Linkerkant van de machine
De achterste
De datakabel naar de monitor
van de spuitmachine leiden en
aansluiten
1. Stekker met 26 bussen
– datakabel (monitor van
spuitmachine)
1.
Leid aan de rechterzijde van het
motorcompartiment de aftakking van
220 cm van de datakabel vóór het luchtfilter van
de motor en omlaag naar de onderste hoek aan
de rechterkant van de radiateur
81
Figuur 173
2. Aftakking van 220 cm van
datakabel (monitor van
spuitmachine)
(Figuur
g203669
174).
