32
De kabels voor de
navigatiecomponenten
monteren
Benodigde onderdelen voor deze stap:
Datakabel (navigatiesysteem) – GeoLink Precision
1
spuitsysteem (model 41623)
Elektrische kabel (navigatiesysteem) – GeoLink
1
Precision spuitsysteem (model 41623)
5
Kabelbinder

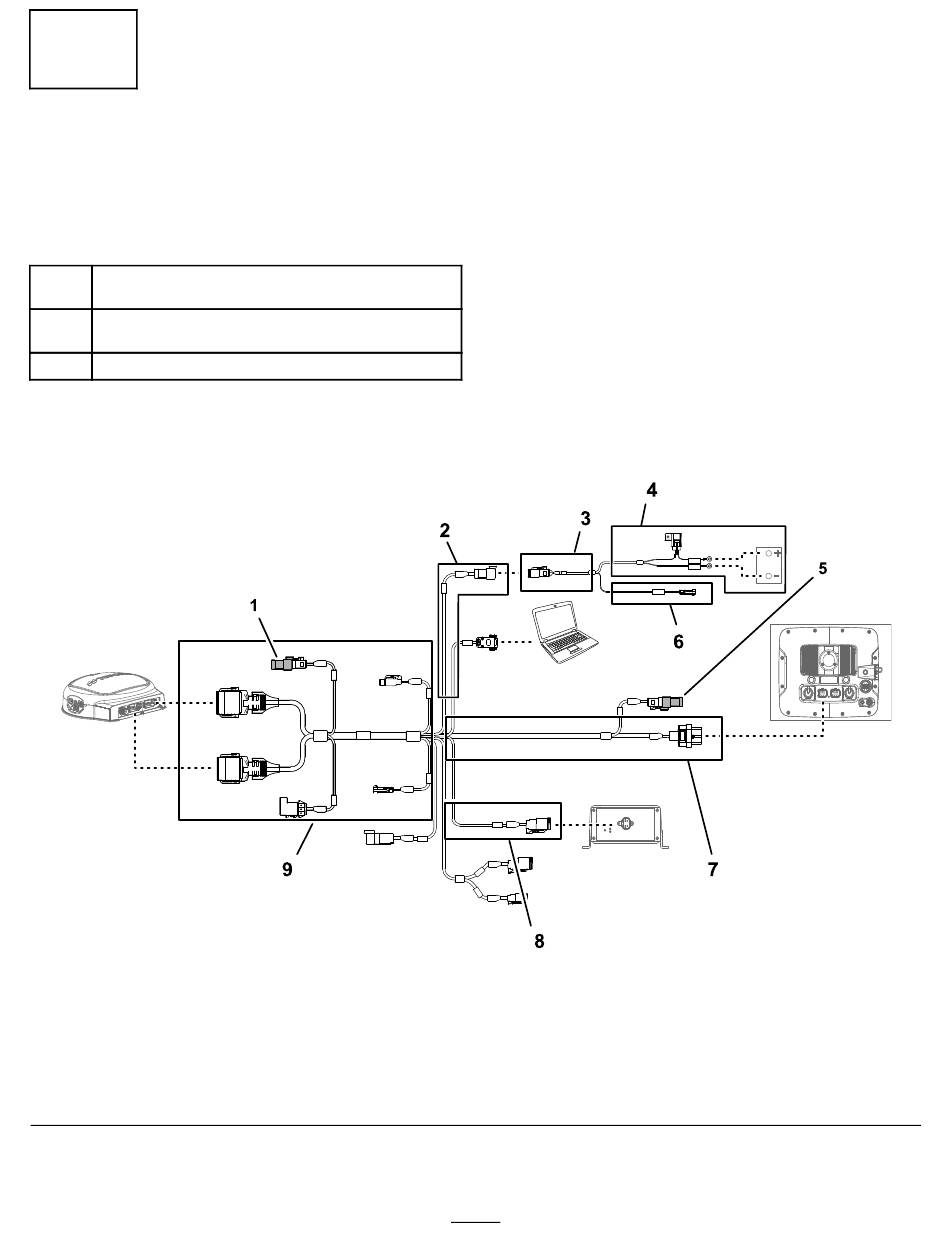

De datakabel en elektrische kabel
aansluiten
1. Afsluitresistor (geleiding)
2. Aftakking van 100 cm van datakabel
(stroomvoorziening)
3. Aftakking van 100 cm van accukabel
1.
Indien er geen afsluitresistor gemonteerd is,
brengt u deze aan in de elektrische connector
Figuur 162
4. Aftakking van 220 cm van accukabel
5. Afsluitresistor (CAN 2)
6. Aftakking van 100 cm van accukabel
(geschakelde stroom)
77
7. Aftakking van 220 cm van datakabel
(monitor van spuitmachine)
8. Aftakking van 13 cm van datakabel
(koppeling bijgeleverde kabelboom)
9. Aftakking van 390 cm van datakabel
(navigatieontvanger)
aan de aftakking van 390 cm van de datakabel
voor de navigatieontvanger
g292898
(Figuur
162).
