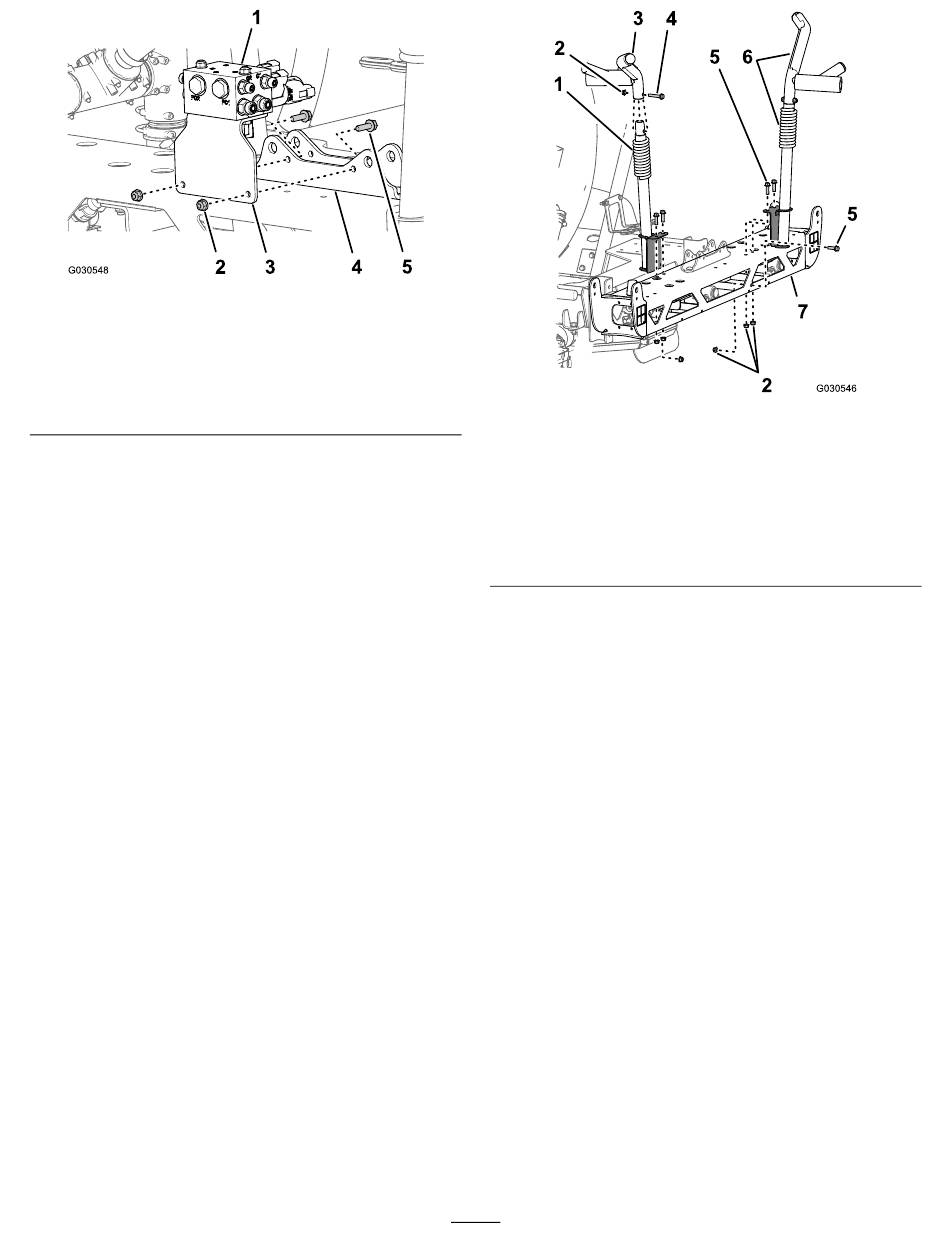

Figuur 76
1. Hefverdeelstuk spuitboom
2. Flensborgmoeren (5/16")
3. Steunbeugel
(hefverdeelstuk van
spuitboom)
De spuitboomhouder verwijderen
1.
Bij de linker spuitboomhouder: verwijder de
flenskopbout (⅜" x 2") en flensborgmoer (⅜")
waarmee de onderste en bovenste delen van de
linker houder aan elkaar bevestigd zijn
77).
Opmerking:
Bewaar het bovenste deel, bout,
en moer voor hermontage in
monteren op de middelste spuitboom (bladz.
57).
g030548
4. Cilinderbevestiging
5. Flenskopbout (5/16" x 1")
(Figuur
De steunbeugels
1. Onderste deel van de
houder
2. Flensborgmoer (⅜")
3. Bovenste deel van de
houder
4. Flenskopbout (⅜" x 2")
2.
Verwijder de 3 flenskopbouten (⅜" x 2") en 3
flensborgmoeren (⅜") waarmee het onderste
deel van de houder aan de linkerkant is
gemonteerd op het frame van de middelste
spuitboom, en verwijder de houder
Opmerking:
(⅜" x 2") en 3 flensborgmoeren (⅜") voor de
montage van het nieuwe onderste deel van de
houder aan de linkerkant op de nieuwe middelste
spuitboom in
De steunbeugels monteren op de
middelste spuitboom (bladz.
Opmerking:
houder aan de linkerkant dat u van de machine
verwijderd hebt is niet meer nodig.
3.
Bij de rechter houder: verwijder de horizontale
en 2 verticale flenskopbouten (⅜" x 1¼") en
3 flensborgmoeren (⅜") waarmee de rechter
spuitboomhouder bevestigd is op het frame van
de middelste spuitboom
Opmerking:
flensbouten, en flensborgmoeren voor
hermontage in
middelste spuitboom (bladz.
4.
Verwijder de flensborgmoeren (5/16") waarmee
linker en rechter buffers zijn bevestigd aan
de uiteinden van het frame van de middelste
spuitboom
(Figuur
38
Figuur 77
5. Flenskopbout (⅜" x 1¼")
6. Bovenste en onderste deel
van de houder
7. Frame: middelste
spuitboom
(Figuur
Bewaar de 3 flenskopbouten
57).
Het onderste deel van de
(Figuur
77).
Bewaar de rechter houder,
De steunbeugels monteren op de
57).
78).
g030546
77).
