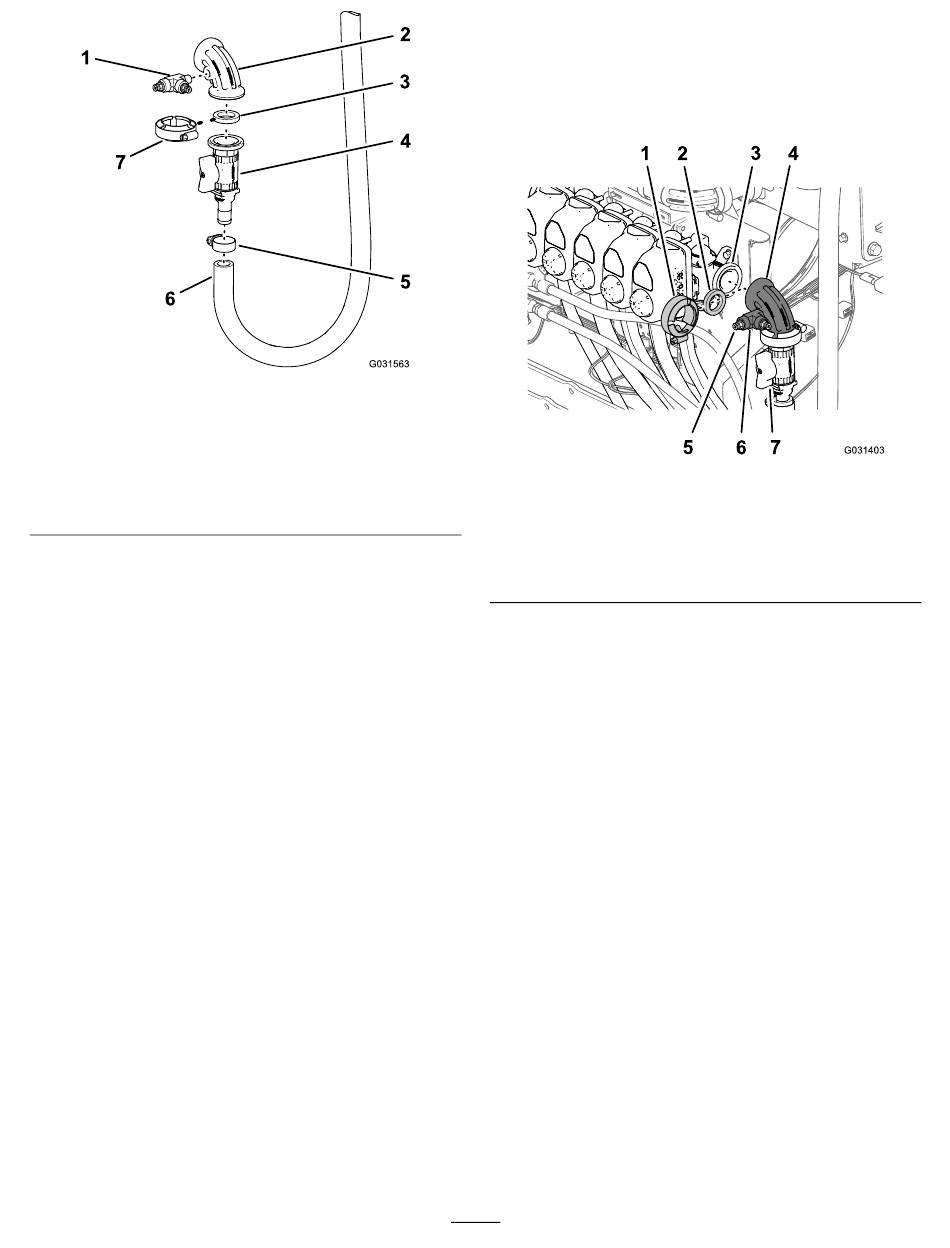

Figuur 184
1. T-fitting en
buiskoppelingen
2. 90° knie met zijpoort
3. Pakking
4. Afsluitklep
4.
Monteer de T-fitting op de 90° knie met zijpoort
zoals in
Figuur 184
hand vast.
5.
Monteer de 90° knie met zijpoort, pakking, en
afsluitklep losjes met de flensklem
6.
Monteer de geribde fitting van de afsluitklep op
de inlaatslang en slangklem
verwijderd hebt in stap
slangen en buizen (bladz.
5. Slangklem
6. Inlaatslang
7. Flensklem
en draai de fitting met de
(Figuur
(Figuur
184) die u
4
van
Losmaken van de
14).
Monteren van de slang en
sensorbuizen
1.
Lijn de pakking en 90° knie van de slanghaspel
uit met de flens van spuitdopklep 10
185).
g031563
1. Flensklem
2. Pakking
3. Flens (spuitdopklep 10)
4. 90° knie
2.
Monteer de knie en pakking op de klep met een
flensklem en draai de klem met de hand vast
184).
(Figuur
3.
Breng PTFE-afdichtingsmiddel aan op de
schroefdraad van de buiskoppeling en monteer
de buiskoppeling op de T-fitting zoals in
185.
4.
Plaats het uiteinde van de druksensorbuis
voor de drukmeter op het dashboard in de
buiskoppeling totdat de buis goed in de
koppeling zit
87
Figuur 185
5. Buiskoppeling
6. T-fitting
7. Afsluitklep (slanghaspel)
185).
(Figuur
186).
(Figuur
g031403
Figuur
