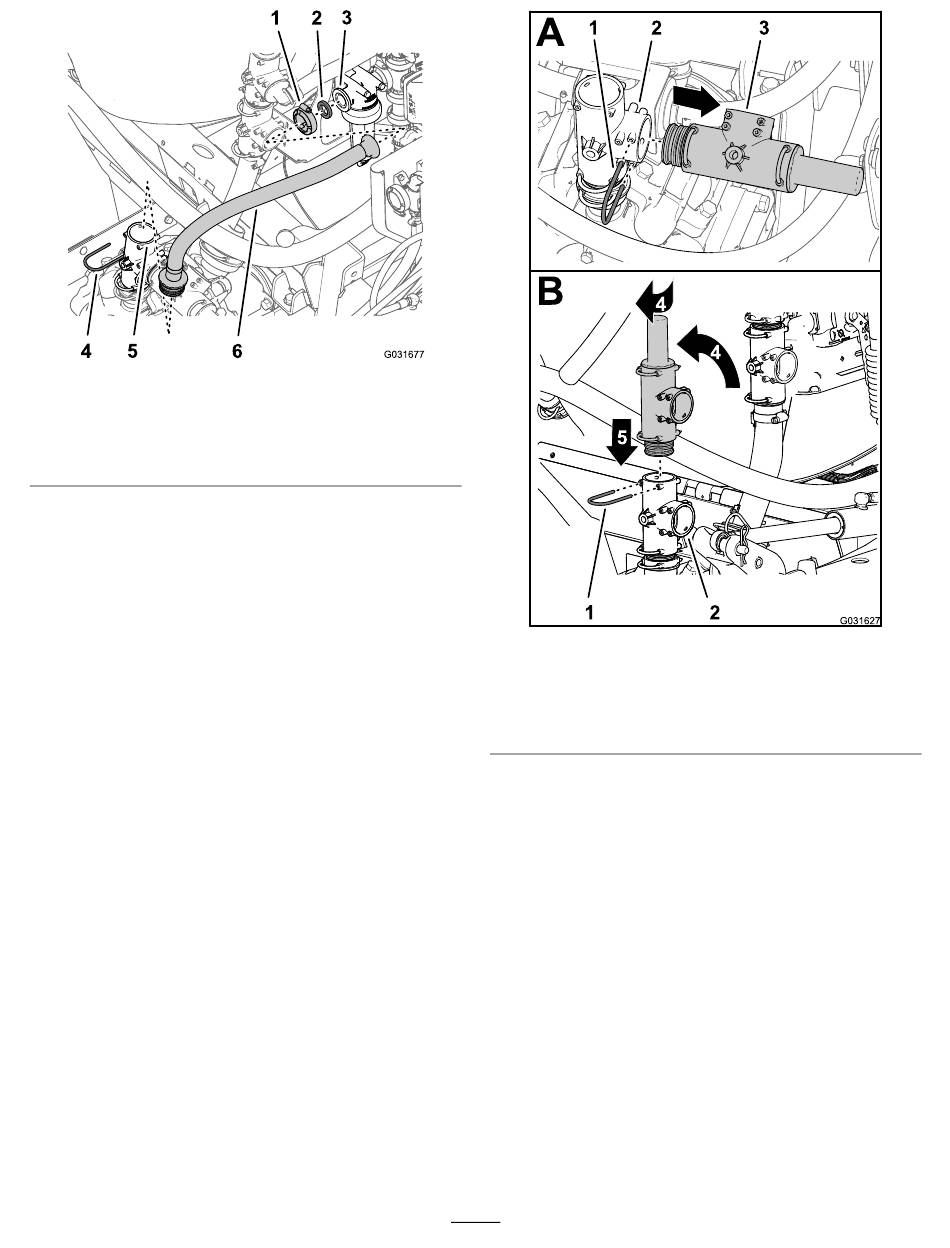

Figuur 215
1. Flensklem
2. Pakking
3. Flens (drukfilterkop)
2.
Verwijder de flensklem waarmee toevoerslang
en pakking bevestigd zijn op de flens van de
filterkop en verwijder de slang van de machine
(Figuur
215).
3.
Verwijder de borgclip waarmee overdrukklep
bevestigd is op de T-fitting bij de spuitpomp en
verwijder de overdrukklep
g031677
4. Borgclip
5. T-fitting (spuitpomp)
6. Toevoerslang
(Figuur
216).
1. Borgclip
2. Overdrukklep
3. T-fitting
4.
Draai de overdrukklep zoals in
Opmerking:
de overdrukklep naar achteren.
5.
Steek de overdrukklep in de bovenkant van de
T-fitting totdat de klep goed op zijn plaats zit
(Figuur
216).
6.
Zet de overdrukklep vast op de T-fitting met de
borgclip die u verwijderd hebt in stap 3.
Vervangen van de omloopslang
van de mengklep
1.
Verwijder de borgclip waarmee de 90° geribde
fitting van de omloopslang bevestigd is op de
bovenste T-fitting en verwijder de 90°-fitting van
de T-fitting
(Figuur
Opmerking:
te monteren in stap 5.
100
Figuur 216
4. Draai de overdrukklep
5. Beneden
Figuur
Richt de uitstroomopening van
217).
Bewaar de borgclip om deze later
g031627
216.
