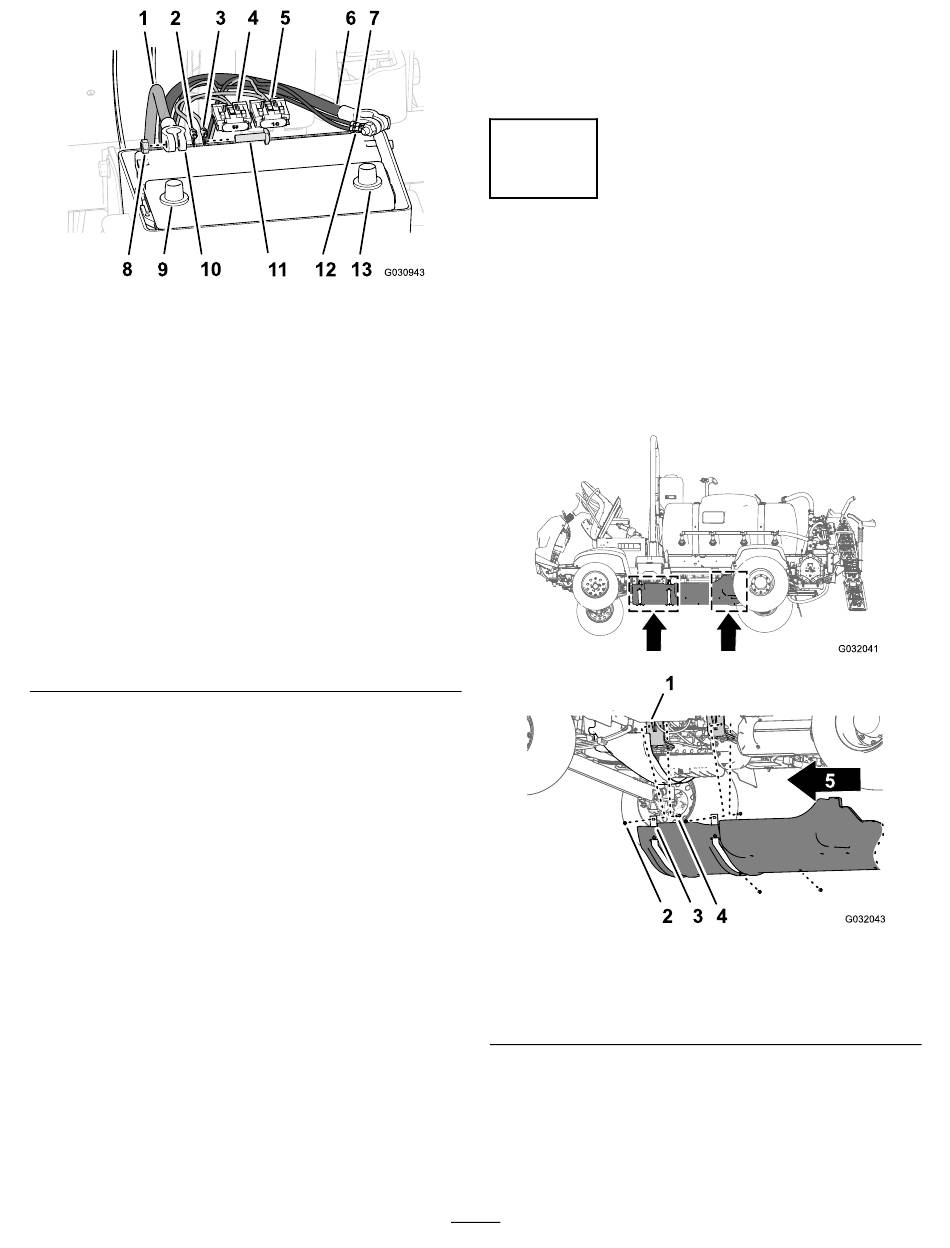

Figuur 178
1. Pluskabel van de accu
2. Positieve ringconnector
(rode draad) – aftakking
van 165 cm (achterste
kabelboom)
3. Positieve ringconnector
(rode draad) – aftakking
220 cm (elektrische kabel
voor navigatie)
4. Zekeringhouder 50 A –
achterste kabelboom
5. Zekeringhouder 10 A –
elektrische kabel voor
navigatie
6. Minkabel van de accu
7. Zeskantige moer
2.
Leid de positieve ringconnector (rode draad),
de negatieve ringconnector (zwarte draad) en
de zekeringhouder van 10 A van de elektrische
kabel voor de navigatie omhoog tussen de
accubak en het chassis van de machine.
3.
Verwijder de T-bouten en de zeskantige moeren
van de connectors van de plus- en minkabel van
de accu
(Figuur
178).
4.
Monteer een T-bout door de positieve connector
(rode draad) van de achterste kabelboom, de
positieve connector van de elektrische kabel
voor de navigatie, en de connector van de
pluskabel van de accu
5.
Bevestig de connectors en de T-bout losjes met
een zeskantige moer
Opmerking:
Sluit de accukabel nog niet aan
op de accu.
6.
Monteer een T-bout door de negatieve connector
(zwarte draad) van de achterste kabelboom, de
negatieve connector van de elektrische kabel
voor de navigatie, en de connector van de
minkabel van de accu
8. Pluspool
9. Accupool (accukabel)
10. T-bout
11. Negatieve ringconnector
(zwarte draad) – aftakking
van 165 cm (achterste
kabelboom)
12. Negatieve ringconnector
(zwarte draad) – aftakking
van 220 cm (elektrische
kabel voor navigatie)
13. Minpool van de accu
(Figuur
178).
(Figuur
178).
(Figuur
178).
7.
Bevestig de connectors en de T-bout losjes met
een zeskantige moer
Opmerking:
op de accu.
33
Het optionele scherm van
het onderstel monteren
g030943
Geen onderdelen vereist
Procedure
1.
Lijn het scherm van het onderstel uit met het
onderste chassis van de machine
1. Scherm van onderstel
2. Flenskopbouten
(5/16" x ⅞")
2.
Schuif de steunbanden van het scherm van het
onderstel over de bouten en de slotbout aan
de bevestigingsbeugels van de motor van de
machine
3.
Monteer het scherm van het onderstel op de
bevestigingsbeugels en -bouten van de motor
84
(Figuur
178).
Sluit de accukabels nog niet aan
Figuur 179
3. Ringen (5/16")
4. Voorkant van machine
(Figuur
179).
(Figuur
179).
g032041
g032043
