4.
Breng een laag schroefdraadborgmiddel
(vloeiend, middelmatige sterkte) aan op de
schroefdraad van het mannelijke gedeelte van
de afstandhouder met schroefdraad
156).
5.
Lijn het gat in de kap van het display uit met het
mannelijke gedeelte van de afstandhouder met
schroefdraad
(Figuur
6.
Monteer de kap op de monitor met de borgmoer
(5 mm) die u verwijderd hebt in stap 1.
7.
Draai de moer vast met een torsie van 250 N·cm.
Het dashboard doorboren
1.
Zoek aan het dashboard van de machine de
dashboardschroef aan de rechterkant van de
doorvoer in de opening in het dashboard
157).

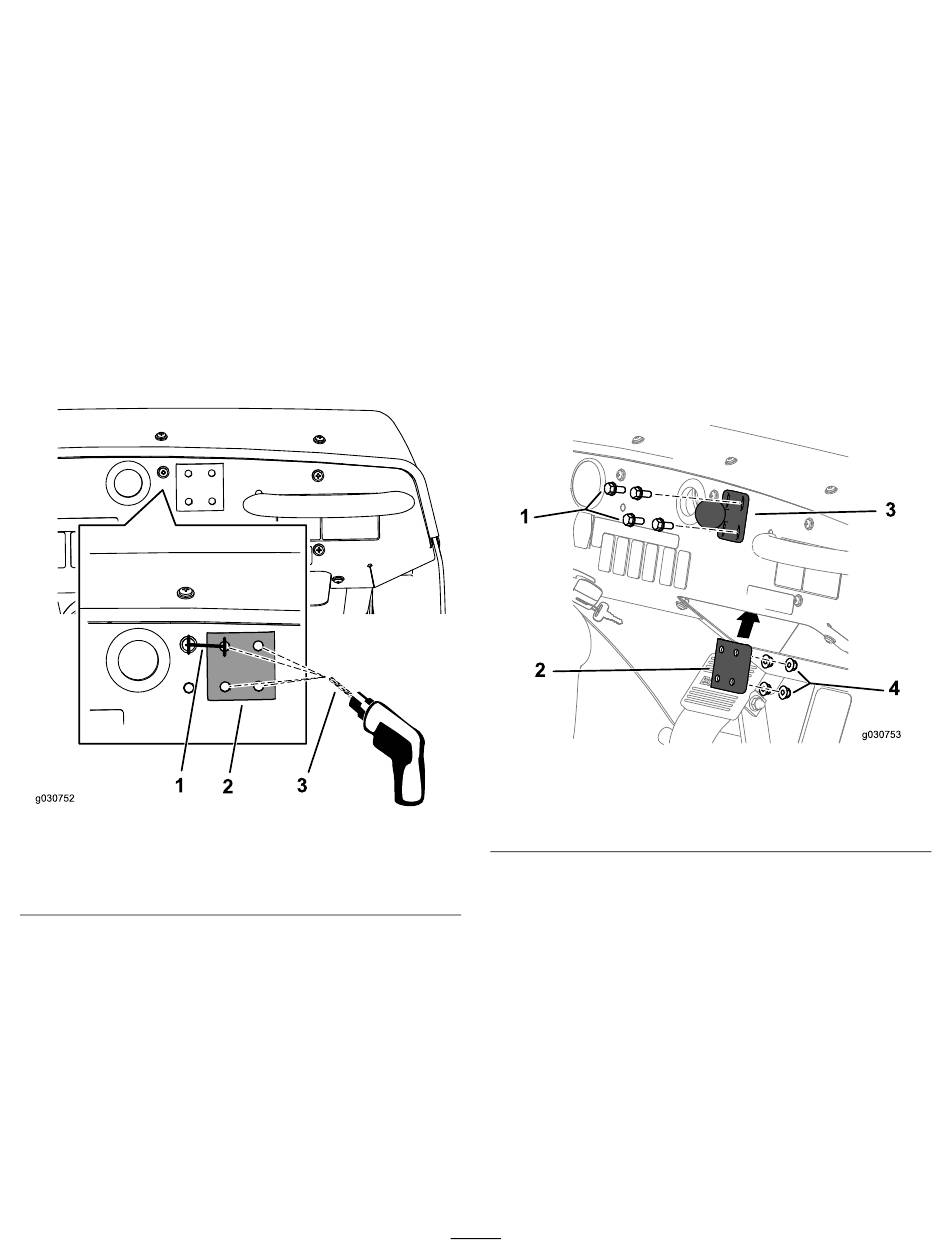

Figuur 157
1. 33,3 mm
2. Verstevigingsplaat
2.
Meet 33,3 mm vanaf het midden van de schroef
naar rechts, en markeer de locatie met een
verticale potloodlijn
3.
Meet 21 mm vanaf de bovenrand van het
dashboardpaneel en breng op deze plaats een
horizontale lijn aan.
4.
Breng met een centerpons een gat aan in het
dashboard op de plaats waar de markeringen
elkaar kruisen.
5.
Breng met een boor van 8 mm een gat
aan in het dashboard op de plaats van de
centerponsmarkering
(Figuur
155).
(Figuur
3. Boor van 8 mm
(Figuur
157).
(Figuur
157).
6.
Lijn de vlakke zijde van de verstevigingsplaat
tijdelijk uit met het dashboard; gebruik hierbij
een flenskopbout (¼" x 1½").
7.
Lijn de verstevigingsplaat horizontaal uit met de
bovenzijde van het dashboard en gebruik de
verstevigingsplaat als sjabloon om de andere 3
gaten in het dashboard te boren
8.
Verwijder de verstevigingsplaat van het
dashboard.
De monitor van de spuitmachine
op het dashboard van de machine
monteren
1.
Monteer de kogeltaphouder op het dashboard;
gebruik hierbij de 4 bouten (¼" x 1½"), de
verstevigingsplaat en de flensborgmoer (¼")
zoals wordt getoond in
1. Bout (¼" x 1½")
g030752
2. Kogeltaphouder
2.
Haal de bouten en moeren aan met 1017 tot
1243 Ncm.
3.
Draai de knop van de monitorarm los tot u zowel
de kogeltap voor de fitting aan de achterkant van
de monitor van de spuitmachine als de kogeltap
voor de houder aan het dashboard in de holte
van de monitorarm kunt schuiven
74
(Figuur
Figuur
158.
Figuur 158
3. Verstevigingsplaat
4. Flensborgmoer (¼")
(Figuur
157).
g030753
159).
