Aansluiten van de achterste
kabelboom op de bediening
1.
Lijn de 40-polige connector gemerkt ASC 10 van
de 203 cm aftakking van de kabelboom uit met
de 40-polige connector van de spuitbediening
(Figuur
161).

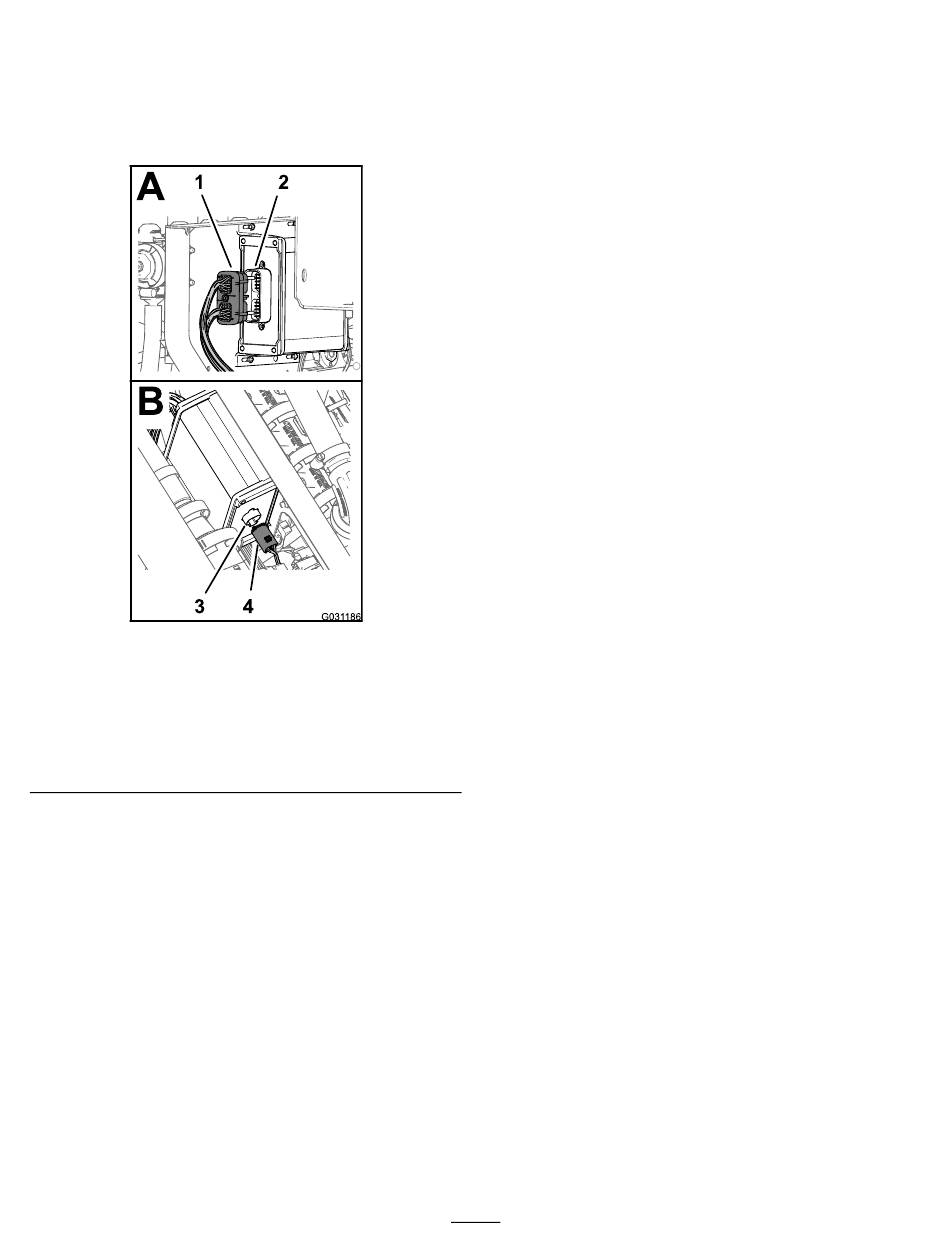

Figuur 161
1. 40-polige connector
(achterste kabelboom –
gemerkt ASC 10)
2. 40-polige connector
(spuitbediening)
2.
Duw de 40-polige connector met bussen op de
40-polige connector met pinnen totdat ze goed
zijn gekoppeld
3.
Lijn de 4-polige connector gemerkt To ASC 10
van de 203 cm aftakking van de kabelboom uit
met de 4-polige connector van de spuitbediening
(Figuur
161).
4.
Duw de 4-polige connector met bussen op de
4-polige connector met pinnen totdat ze goed
zijn gekoppeld
g031186
3. 4-polige connector
(spuitbediening)
4. 4-polige connector
(achterste kabelboom
– gemerkt To ASC 10)
76
