1.
Monteer het insteekgedeelte van de rechte
geribde fitting aan het uiteinde van de
toevoerslang (1" x 23⅛") op de T-fitting van de
uitstroomopening van de spuitpomp
met de borgclip die u verwijderd hebt in stap
van
Verwijderen van de mengklep, kogelklep en
slangen (bladz.
33).

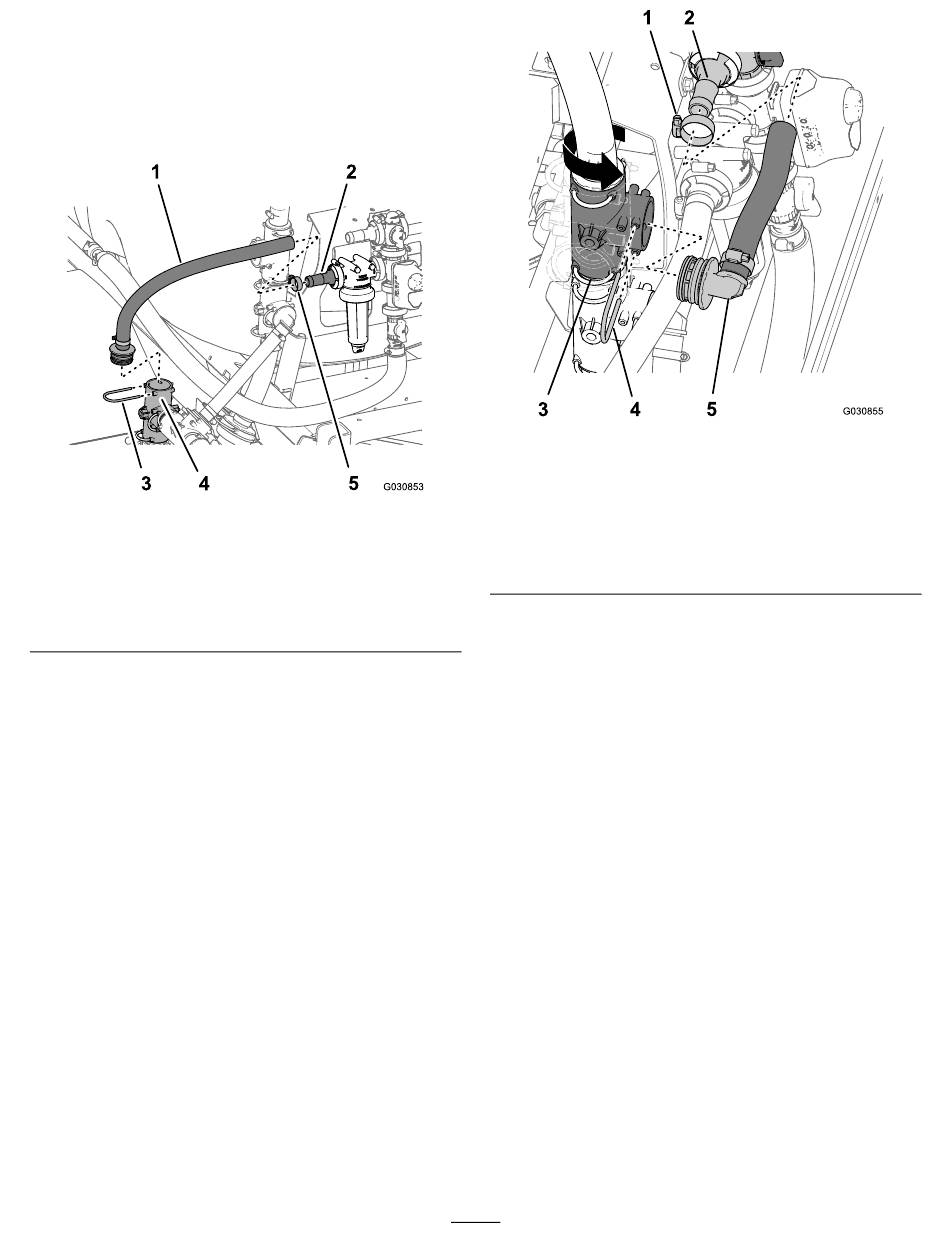

Figuur 104
1. Toevoerslang (1" x 23⅛")
en rechte geribde fitting
2. Rechte geribde fitting
(filterkop)
3. Borgschroef
2.
Monteer de toevoerslang (1" x 23⅛") met de
rechte geribde fitting op de rechte geribde fitting
in de filterkop
(Figuur
3.
Bevestig de slang op de geribde fitting met een
klem die u verwijderd hebt in
mengklep en omloopklep (bladz.
4.
Draai de bovenste T-fitting aan de linkerkant van
de verdeelstukbeugel 90° tegen de klok in (naar
links) zoals in
Figuur
(Figuur
104)
4. T-fitting (uitstroomopening
van de spuitpomp)
5. Slangklem
104).
Demontage van de
35).
105.
3
1. Slangklem
2. Rechte geribde fitting
g030853
(meng-omloopklep)
3. T-fitting (verticaal
gemonteerd, bovenste)
5.
Monteer de meng-omloopslang (1" x 10") op de
rechte geribde fitting van de meng-omloopklep
(Figuur
105).
6.
Monteer het insteekgedeelte van de
90° geribde fitting aan het uiteinde van
de meng-omloopslang (1" x 10") in de
bovenste T-fitting aan de linkerkant van de
verdeelstukbeugel
die u verwijderd hebt in stap
van de mengklep, kogelklep en slangen (bladz.
33).
7.
Bevestig de meng-omloopslang (1" x 10") op de
rechte geribde fitting van de meng-omloopklep
met een slangklem die u verwijderd hebt in
Demontage van de mengklep en omloopklep
(bladz.
35).
49
Figuur 105
4. Borgclip
5. Meng-omloopslang
(1" x 10") en 90° geribde
fitting
(Figuur
105) met de borgclip
4
van
Verwijderen
g030855
