Onderhoud van de wielmotor

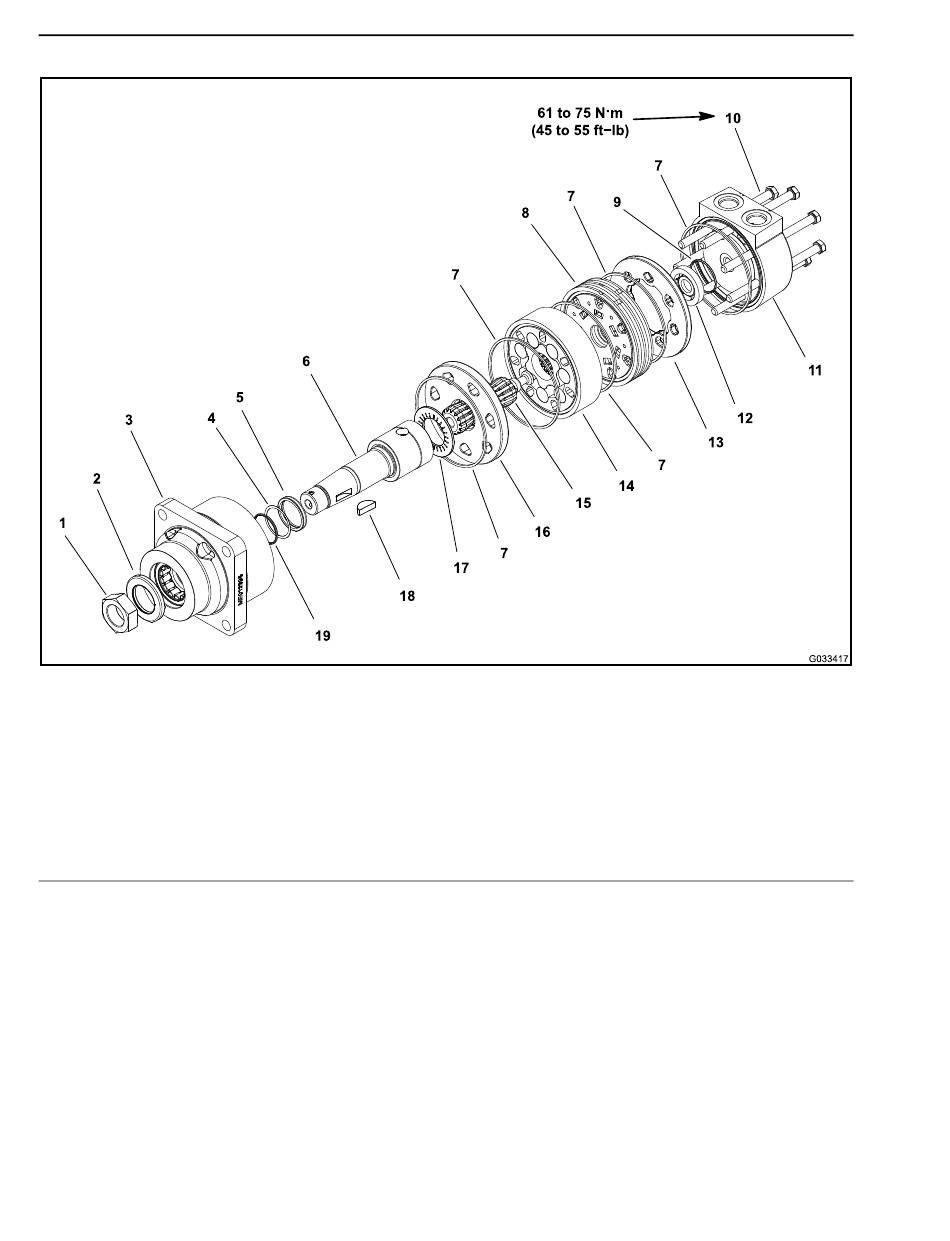

g033417
1. Borgmoer
2. Water/stof-afdichting
3. Ventilatorbehuizing
4. Steunring
5. Asafdichting
6. Koppelas
7. Huisafdichting (5 stuks)
Opmerking: De 2 wielmotors van de Groundsmaster 7210 hebben dezelfde basisconstructie. De
linkerwielmotor heeft een gele sticker bij de poort van de stator. De rechterwielmotor heeft een
verdeelstuk dat in omgekeerde volgorde werkt.
Belangrijk: Verwissel de wielmotors van de machine niet onderling (b.v. monteer de rechtermotor
niet aan de linkerkant van de machine). Gebruik indien nodig de Onderdelencatalogus en de
onderdeelnummers op de wielmotors om de linker- en rechtermotor te onderscheiden.
Opmerking: Voor reparatie van de wielmotors: zie Parker Torqmotor™ Service Procedure (TC, TB,
TE, TJ, TF, TG, TH, en TL serie) at aan het eind van dit hoofdstuk.
Belangrijk: Als een motor defect raakt zie dan
(gesloten systeem) (bladz. 4–10)
verontreiniging uit het tractiecircuit.
Hydraulische systeem
Figuur 58
8. Verdeelstuk
9. Commutator-ring
10. Bout (7 stuks)
11. Eindkap
12. Commutator
13. Commutator-ring
14. Stator
Defecten aan onderdelen van het tractie-circuit
voor meer informatie over het belang van het verwijderen van
Bladz. 4–62
15. Aandrijfelement
16. Slijtplaat
17. Druklager
18. Schijfspie
19. Volgring
Groundsmaster 7210
