6. Schuif het afstandsstuk en het
binnenste lager-afstandsstuk in de
maai-as-behuizing, monteer dan de
bovenste lagerconus en de oliekeerring
in de bovenkant van de behuizing.
Opmerking: De bovenste afdichting moet
gemonteerd zijn zodat de lip naar binnen
(beneden) wijst. Monteer de bovenste
afdichting dat deze gelijkligt met het
oppervlak van de behuizing, of maximaal
2,0 mm daarin verdiept ligt
7. Controleer de maai-as en
as-afstandsstuk om te verzekeren
dat er geen bramen of krassen zijn
die de oliekeerringen zouden kunnen
beschadigen. Smeer de as en het
afstandsstuk met vet.
8. Monteer de het afstandsstuk van de
maai-as op de as. Plaats een dunne huls
of tape op de spiebanen van de maai-as
om beschadiging van de keerring tijdens
het monteren van de as te voorkomen.
9. Schuif de maai-as met het afstandsstuk aan de bovenkant door de as-behuizing.
Opmerking: De onderste oliekeerring en maai-as afstandsstuk passen in elkaar als de maai-as geheel
is gemonteerd.
10. Monteer de O-ring op de bovenkant van de maai-as
11. Monteer de poelie (naaf naar beneden) speciale geharde ring, en borgmoer op de maai-as
227), draai de borgmoer aan met 176 tot 203 N∙m.
Belangrijk: Een pneumatische vetspuit kan leiden tot een hoge druk in de behuizing en de
afdichtingen van de maai-as beschadigen. Gebruik dan ook geen pneumatische vetspuit bij het
smeren van de asbehuizing.
12. Sluit een handbediende vetspuit aan
op de smeernippel van de behuizing en
vul de ruimte in de behuizing met vet
totdat er vet uitstroomt bij de onderste
afdichting.
13. Draai de maai-as om te verzekeren dat
deze ongehinderd kan draaien.
Groundsmaster 7210
(Figuur
226).
Bladz. 7–13
g036993

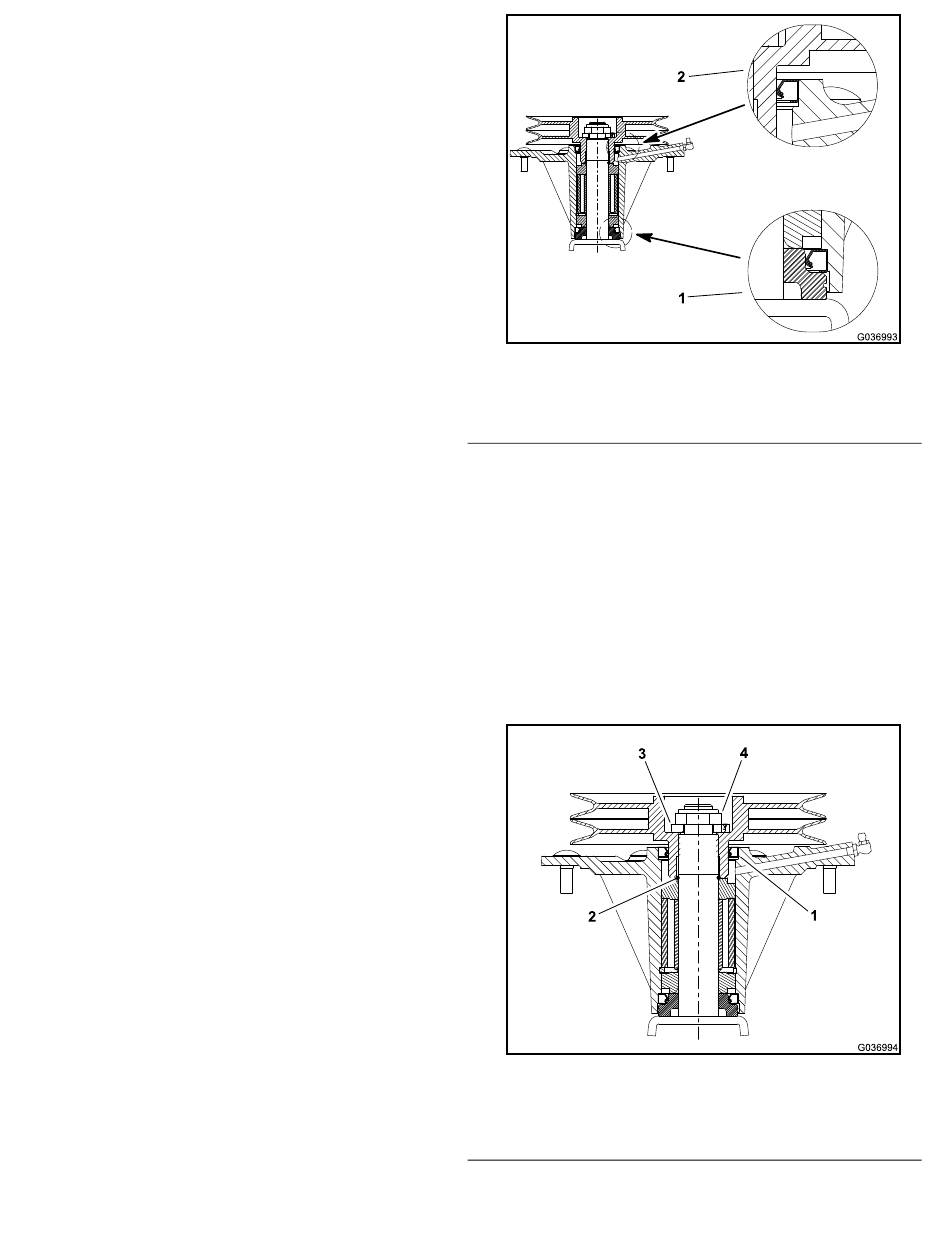

Figuur 226
1. Monteren van de onderste
afdichting
(Figuur
227).
g036994
Figuur 227
1. Bovenste afdichting
2. O-ring
2. Monteren van de bovenste
afdichting
(Figuur
3. Geharde ring
4. Borgmoer
Maaidek
