Oliekoeler
Verwijderen van de oliekoeler
1. Plaats de machine op een horizontaal oppervlak, laat het maaidek (of werktuig) zakken, zet de motor
af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.
2. Maak de motorkap los en til deze naar boven.
VOORZICHTIG
U kunt zich branden aan een hete radiateur en oliekoeler.
Laat de motor en het koelsysteem afkoelen voordat u hier, of in de buurt ervan, werkt.
3. Verwijder de radiateur en oliekoeler van de machine, zie
4. Verwijder de 3 schroeven (onderdeel 1 in
waarmee de oliekoeler is bevestigd op de radiateur.
5. Neem de oliekoeler van de radiateur.
Inspecteren van de oliekoeler
1. Spoel de oliekoeler in de omgekeerde stroomrichting door met oplosmiddel om deze te reinigen.
Verzeker na het reinigen dat al het oplosmiddel uit de koeler druipt.
VOORZICHTIG
Draag oogbescherming (b.v. een ruimzichtbril) bij het gebruik van perslucht om de
oliekoeler te drogen.
2. Blaas perslucht in de omgekeerde
richting en droog de oliekoeler van
binnen.
3. Monteer schone pluggen op de poorten
van de oliekoeler. Maak de oliekoeler
van buiten schoon.
Opmerking: De oliekoeler mag geen
corrosie, gebarsten pijpen of pijpen met
ernstige putvorming hebben.
Monteren van de oliekoeler
1. Monteer de oliekoeler op de radiateur
met de 3 schroeven (onderdeel 1
in
Figuur
133), 6 onderlegringen, 3
borgringen, en 3 moeren.
2. Monteer de radiateur en oliekoeler op de
machine, zie
Monteren van de radiateur
(bladz.
3–13).
3. Sluit de motorkap en zet deze vast met
de vergrendelingen.
4. Start de motor en controleer of er lekken
zijn.
Hydraulische systeem
Verwijderen van de radiateur (bladz.

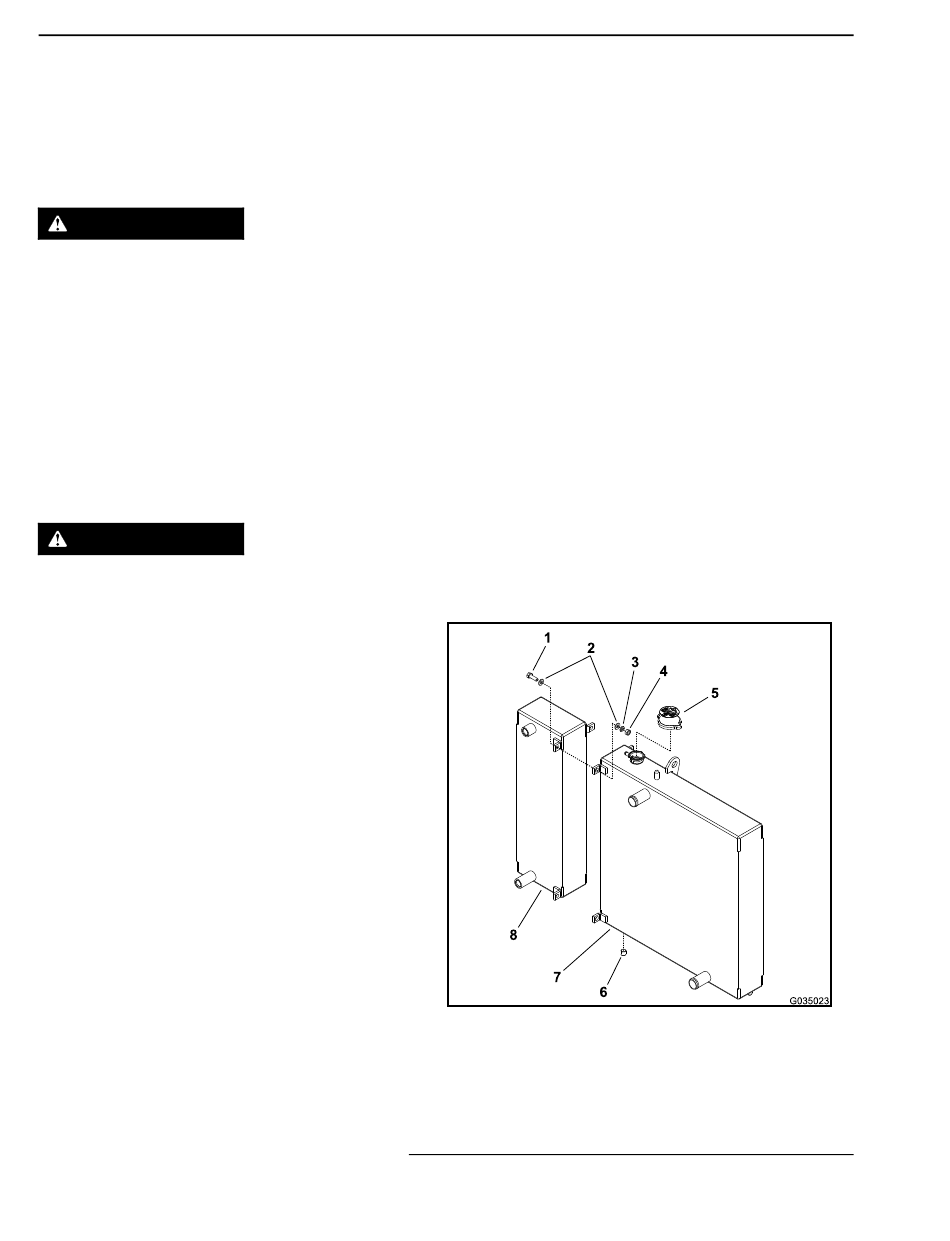

Figuur
133), 6 onderlegringen, 3 borgringen, en 3 moeren
g035023
1. Schroef (3 stuks)
2. Platte onderlegring (6 stuks) 6. Dop
3. Borgring (3)
4. Moer (3 stuks)
Bladz. 4–118
Figuur 133
5. Radiateurdop
7. Radiateur
8. Oliekoeler
Groundsmaster 7210
3–12).
