Demonteren van de bestuurdersstoel
1. Verwijder de bestuurdersstoel van de machine, zie
6–32).
2. Verwijder de armleuningen en achterpaneel van de achterkant van de bestuurdersstoel.
3. Haal de sticker voorzichtig van de knop
van de rugleuning, en verwijder de moer
en knop van het stoelframe
4. Verwijder de 6 clips waarmee het
rugkussen is bevestigd op het
stoelframe, en verwijder het rugkussen.
5. Verwijder de 2 bouten waarmee
het onderkussen is bevestigd op
het stoelframe, en verwijder het
onderkussen.
6. Verwijder de zeskantmoer waarmee knop
van de gewichtsinstelling is verbonden
met de stang van de gewichtsinstelling.
Verwijder de knop van de stang om
de spanning van de kabel te nemen.
Verwijder de kabels van het veerzadel.
7. Verwijder de 18 clips van het stoelframe
en maak de stoelafdekking los van het
frame.
8. Verwijder de 2 spanbussen waarmee
de lager-assen zijn bevestigd op het
stoelframe, en verwijder de lager-assen
en gedeelde nylonbussen van het frame.
9. Neem het stoelframe van de ophanging.
10. Verwijder de moer en bout waarmee de bovenkant van de schokdemper is bevestigd aan de
ophanging, en verwijder de schokdemper.
11. Schuif het veerzadel van de veerarm terwijl u de veren losmaakt aan de bovenkant van de ophanging.
12. Verwijder de veren van het veerzadel. Maak een aantekening van de richting van de veren en
veerzadel zodat deze later goed gemonteerd kunnen worden.
13. Verwijder de moer en bout waarmee de onderkant van de schokdemper is bevestigd aan het
veerzadel, en verwijder de schokdemper.
Monteren van de bestuurdersstoel
1. Bevestig de onderkant van de schokdemper aan het veerzadel met de moer en bout.
2. Monteer de veren op het veerzadel, zoals u heeft aangetekend bij de demontage.
3. Plaats het veerzadel op de veerarm en schuif het zadel naar beneden. Haak de veren in op de
bovenkant van de ophanging.
4. Met gebruik van de voet van de ophanging als afzetpunt: plaats een koevoet tegen de bovenkant
van het veerzadel, druk het zadel naar beneden om te veren uit te rekken zodat de bout gemonteerd
kan worden aan de bovenkant van de schokdemper en de ophanging. Lijn de bout uit met de moer.
5. Plaats het stoelframe op de ophanging.
6. Lijn de lagerblokken op het frame uit met de overeenkomstige onderdelen van de ophanging en zet
het frame op de juiste plaats.
7. Plaats de 2 lager-assen en gedeelde nylon bussen op ophanging en het frame, en monteer de
lager-assen met de 2 spanbussen.
8. Plaats de kabels onder de buizen van het stoelframe en boven de ophanging en plaats de uiteinden
van de kabels door de sleuven in het veerzadel.
Chassis

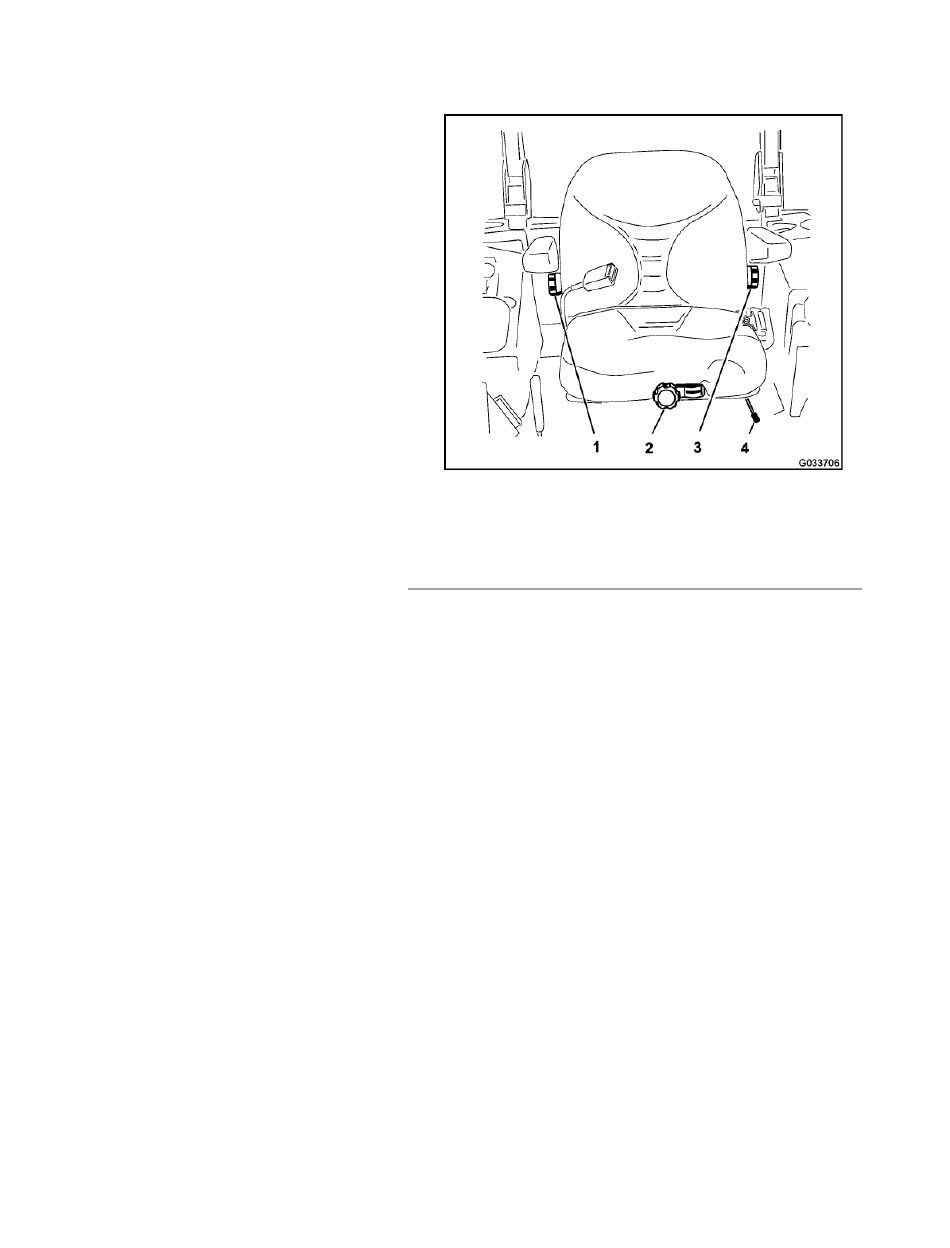

(Figuur
215).
g033706
1. Knop van rugleuning
2. Knop voor stoelophanging
Bladz. 6–34
Verwijderen van de bestuurdersstoel (bladz.
Figuur 215
3. Instelknop lendensteun
4. Instelhendel bestuurders-
stoel
