18. Monteer de 2 pennen in de gaten in de
behuizing van de transmissiepomp. Lijn
de nieuwe pakking uit met de behuizing.
19. Plaats het tandwielhuis voorzichtig op
de pompbehuizing en lijn de pennen,
buis en aslagers uit.
20. Monteer het tandwielhuis op
de pompbehuizing met de 15
flenskopschroeven. Draai de schroeven
kruislings en gelijkmatig aan met 23 tot
26 N∙m.
21. Monteer de oliekeerring in de boring van
het tandwielhuis.
Opmerking: Verzeker de oliekeerring van
de ingaande as niet wordt beschadigd.
22. Plaats het afstandsstuk op de
oliekeerring en zet deze vast met de
borgring.
23. Smeer de nieuwe O-ringen en monteer
de O-ringen op de 3 pluggen. Monteer
de pluggen in de transmissie. Draai de
zeskantpluggen aan met 19 tot 20 N∙m
en de plug met binnenzeskant met 23
tot 26 N∙m.
Hydraulische systeem

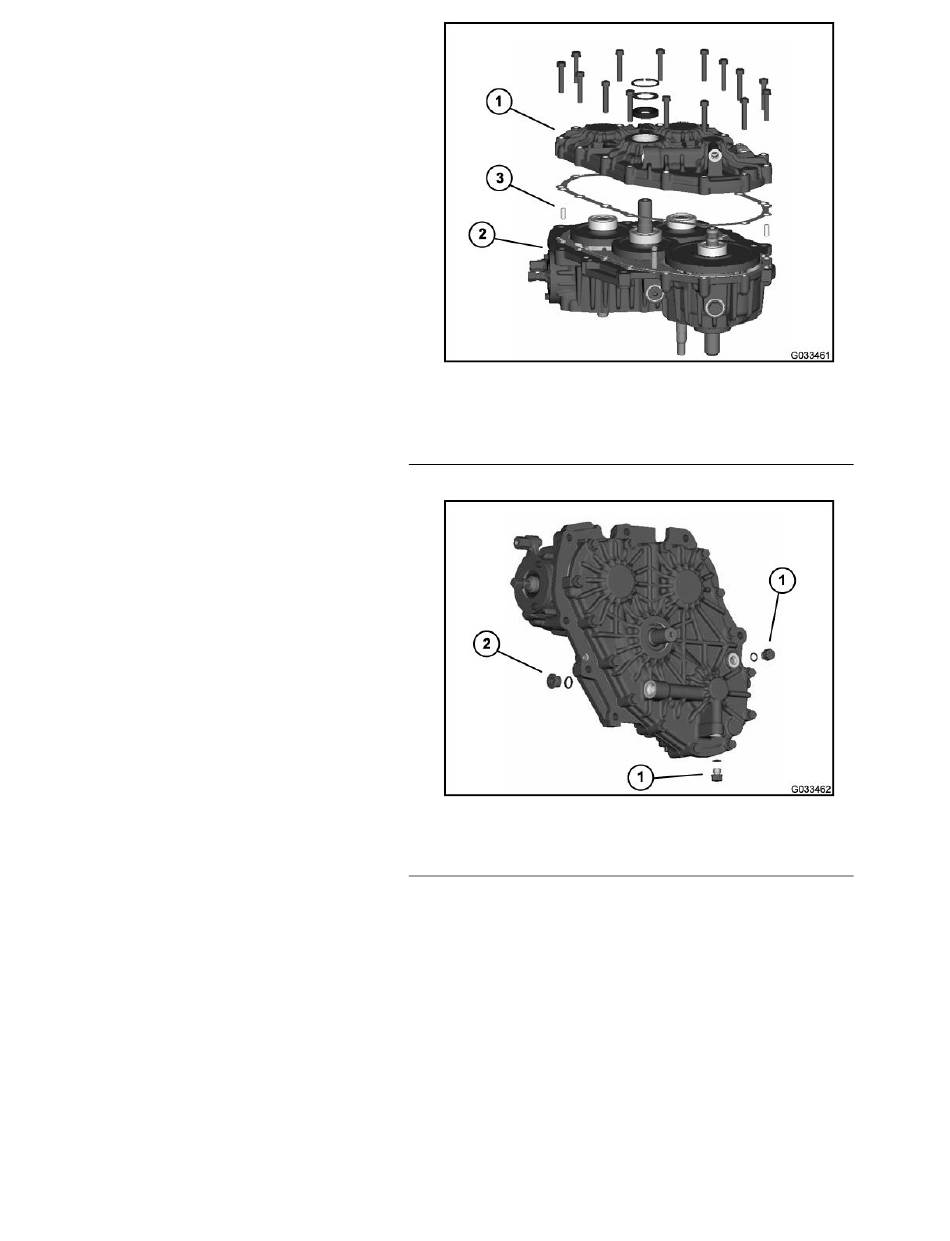

g033461
1. Tandwielhuis
2. Pompbehuizing
g033462
1. Zeskantplug
Bladz. 4–86
Figuur 102
3. Pen (2 stuks)
Figuur 103
2. Plug met binnenzeskant
Groundsmaster 7210
