Spanpoelies

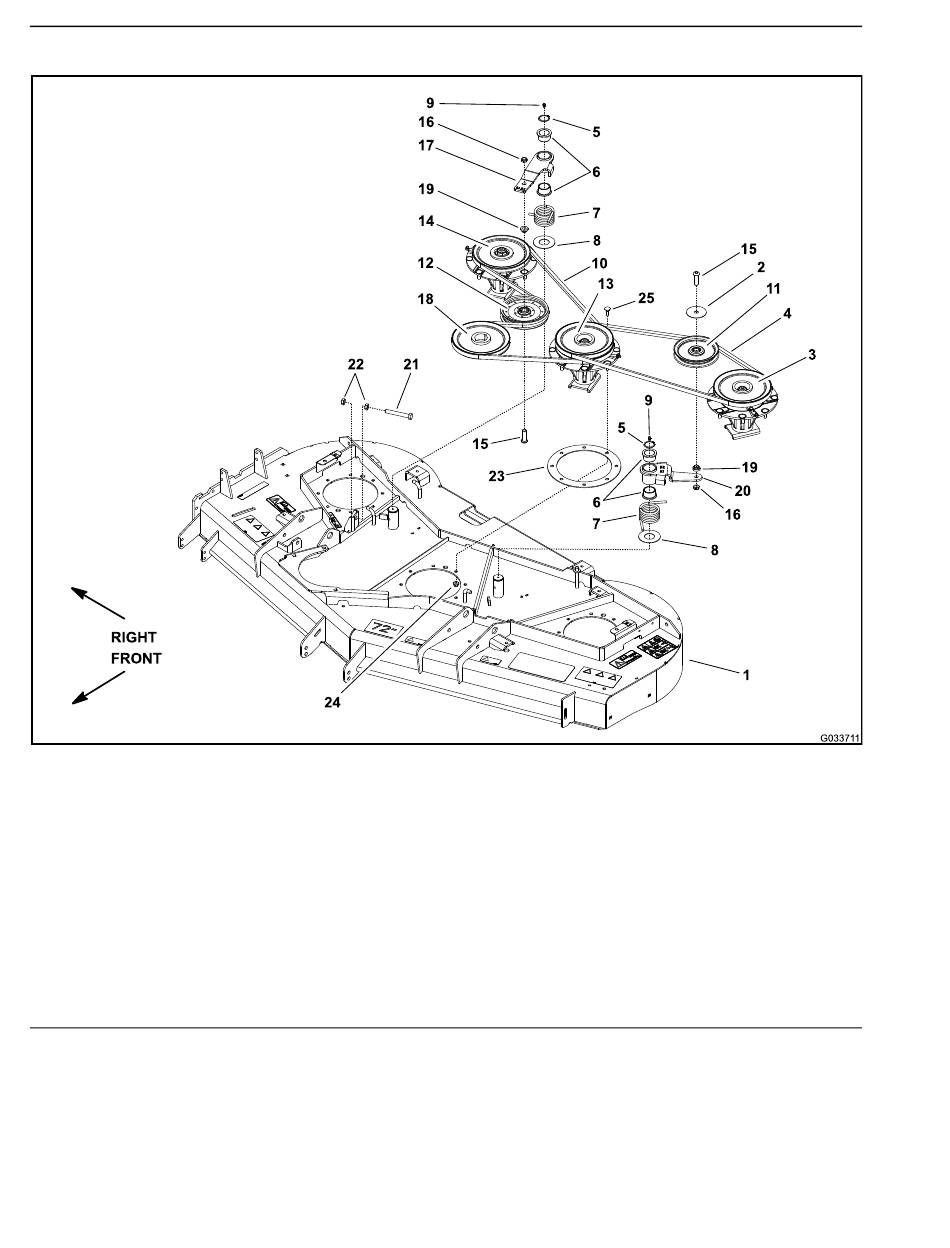

g033711
1. Maaidek
2. Platte ring
3. Linker maai-as
4. Drijfriem
5. Borgveer (2 stuks)
6. Flenslager
7. Torsieveer (2 stuks)
8. Onderlegring (2 stuks)
9. Smeernippel (2 stuks)
Maaidek
Figuur 218
10. Drijfriem
11. Spanpoelie
12. Spanpoelie
13. Middelste maai-as
14. Rechter maai-as
15. Inbusbout (2 stuks)
16. Borgmoer (2 stuks)
17. Rechter spanpoelie-arm
18. Aandrijfpoelie
Bladz. 7–6
19. Spanpoelie-afstandsstuk (2
stuks)
20. Linker spanpoelie-arm
21. Aanslagbout
22. Contramoer (2 stuks)
23. Verdubbelingsring (3 stuks)
24. Flensmoer (24 stuks)
25. Ribbelbout (24 stuks)
Groundsmaster 7210
