Service en reparaties
Opmerking: Voor informatie over het repareren van elektrische onderdelen van de motor zie
Hoofdstuk3 Dieselmotor (bladz.
Spoel van de magneetklep van de aftakas
U kunt de spoel van de magneetklep
op de transmissie vervangen zonder het
hydraulische systeem te moeten openen
(Figuur
181).
Verwijderen van de spoel van
de magneetklep van de aftakas
1. Parkeer de machine op een horizontaal
oppervlak, laat het maaidek of werktuig
zakken, stel de parkeerrem in werking,
zet de motor af en verwijder het sleuteltje
uit het contact.
2. Zet de bestuurdersstoel omhoog om
de spoel van de magneetklep van de
aftakas te bereiken.
3. Koppel de kabelboomconnector los van
de magneetklepspoel-connector van de
aftakas.
4. Verwijder de moer van de spoel.
5. Schuif de spoel van de steel van de
magneetklep
(Figuur
6. Verwijder eventueel vuil of corrosie van
de steel.
Monteren van de spoel van de
magneetklep van de aftakas
1. Schuif de nieuwe spoel, afdichtingen en
ringen op de steel van de klep. Verzeker
dat de afdichtingen en ringen op de
juiste plaats zitten
(Figuur
Belangrijk: Draai de moer niet te vast aan
bij het vastzetten van de spoel op de klep.
2. Monteer de moer op de spoel en draai
de moer aan met 5,9 tot 7,8 N∙m.
3. Sluit de kabelboomconnector aan op
de magneetklepspoel-connector.
4. Laat de bestuurdersstoel zakken en zet
hem vast.
Groundsmaster 7210
3–1).
182).
182).
Bladz. 5–51

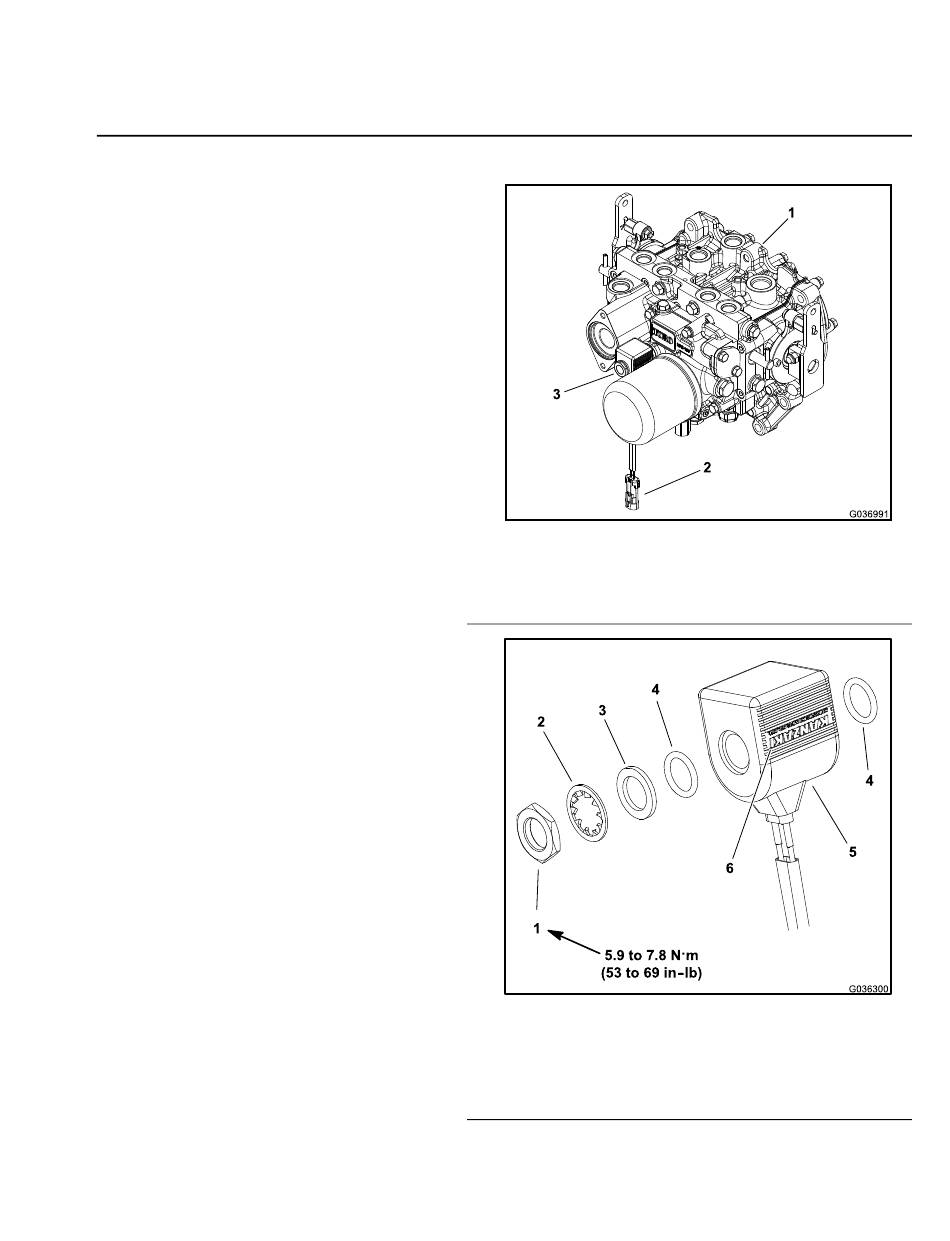

g036991
Figuur 181
1. Transmissie
2. Magneetklep en spoel
g036300
Figuur 182
1. Zeskantmoer
2. Borgring
3. Ring
3. Spoelconnector
4. Afdichting
5. Spoel van de magneetklep
Elektrisch systeem
