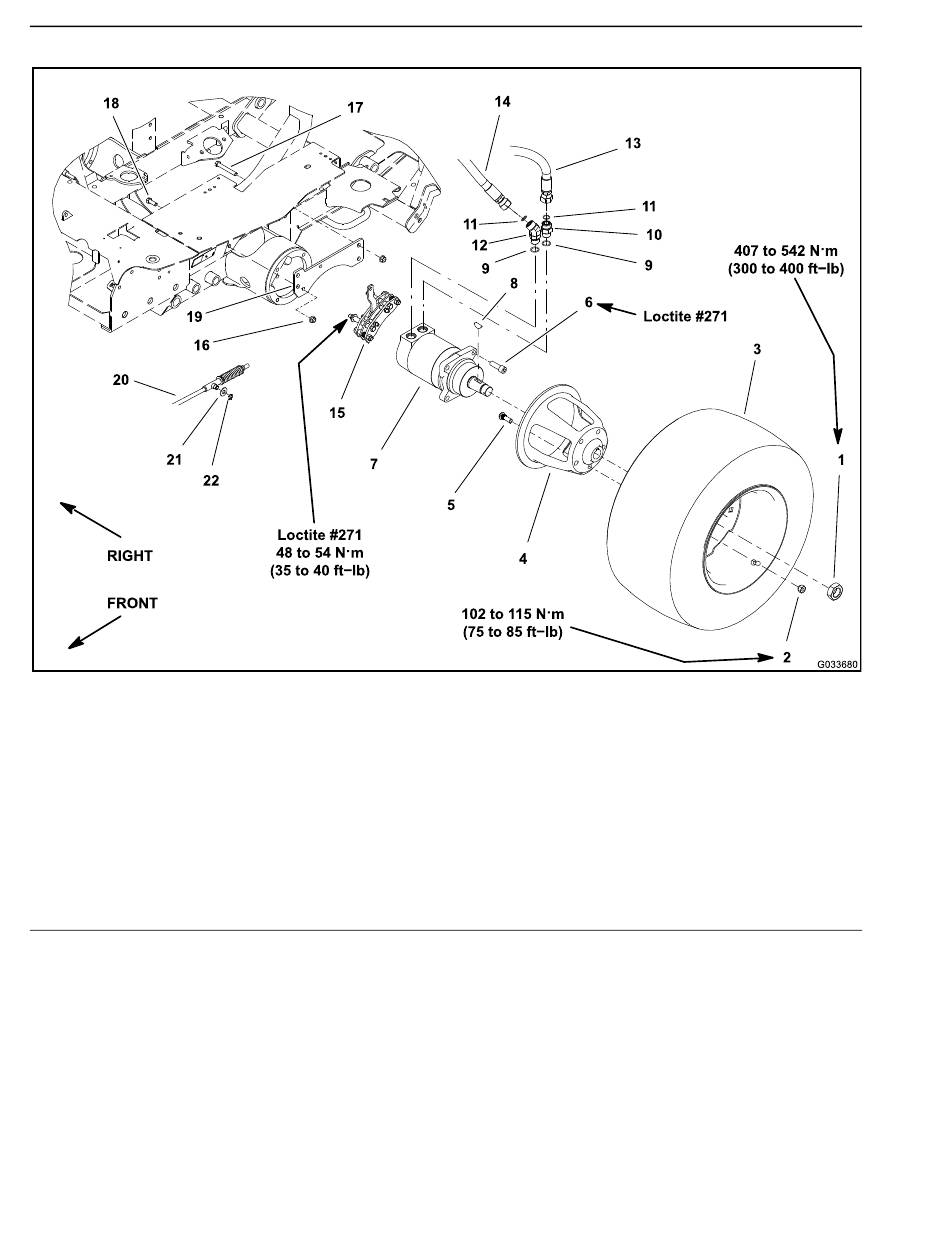

Parkeerremmen
g033680
1. Borgmoer
2. Wielmoer (5 stuks per wiel)
3. Wiel
4. Wielnaaf
5. Wiel-draadeind (5 stuks per
wiel)
6. Inbusbout (4 stuks)
7. Wielmotor (links)
8. Schijfspie
Verwijderen van de parkeerremmen
1. Parkeer de machine op een horizontaal oppervlak, laat het maaidek of werktuig zakken, zet de
motor af en verwijder het sleuteltje uit het contact.
Opmerking: De borgmoer waarmee de wielnaaf is bevestigd op de wielmotor is aangetrokken met 407
tot 542 N∙m. Als de naaf verwijderd moet worden maak de borgmoer dan los met een slagsleutel.
2. Als wielnaaf verwijderd moet worden, maak de borgmoer waarmee de wielnaaf is bevestigd op
de wielmotor dan los maar verwijder deze niet.
3. Verwijder het achterwiel, zie
Opmerking: Verzeker dat de machine goed wordt ondersteund met assteunen.
Chassis
Figuur 188
9. O-ring
10. Hydraulische fitting
11. O-ring
12. Hydraulische fitting
13. Hydraulische slang
14. Hydraulische slang
15. Parkeerrem (links)
16. Flensmoer (4 stuks per kant)
Verwijderen van het achterwiel (bladz.
Bladz. 6–10
17. Bout (2 stuks per kant)
18. Bout (2 stuks per kant)
19. Remsteun
20. Remstang
21. Platte ring
22. Borgring
6–5).
