D. Neem de aftakas uit de machine.
Monteren van de aftakas
1. Plaats de aftakas in de machine.
Opmerking: Verzeker dat aandrijfas-gaffel
en de schuifbuis (onderdeel 6 in
zich bevinden aan de kant van de ingaande
as van de maaidek-tandwielkast.
2. Lijn de spiebanen en spanbus-gaten
van de aandrijfas-gaffels uit met de
transmissie-as en tandwielkast-as.
3. Schuif de eindgaffels van de aftakas op
de transmissie-as en tandwielkast-as.
4. Bevestig het eindjukken van de aftakas:
A. Monteer de 2 spanbussen in de
eindgaffels en assen
B. Monteer de 4 bouten en 4
borgmoeren waarmee de eindgaffels
zijn bevestigd aan de tandwielkast-as
en aftakas, draai de borgmoeren aan
met 20 tot 25 N∙m.
5. Smeer de smeernippels van de aftakas.
6. Plaats zekering F1 (15 A) in de
zekeringhouder.
Chassis

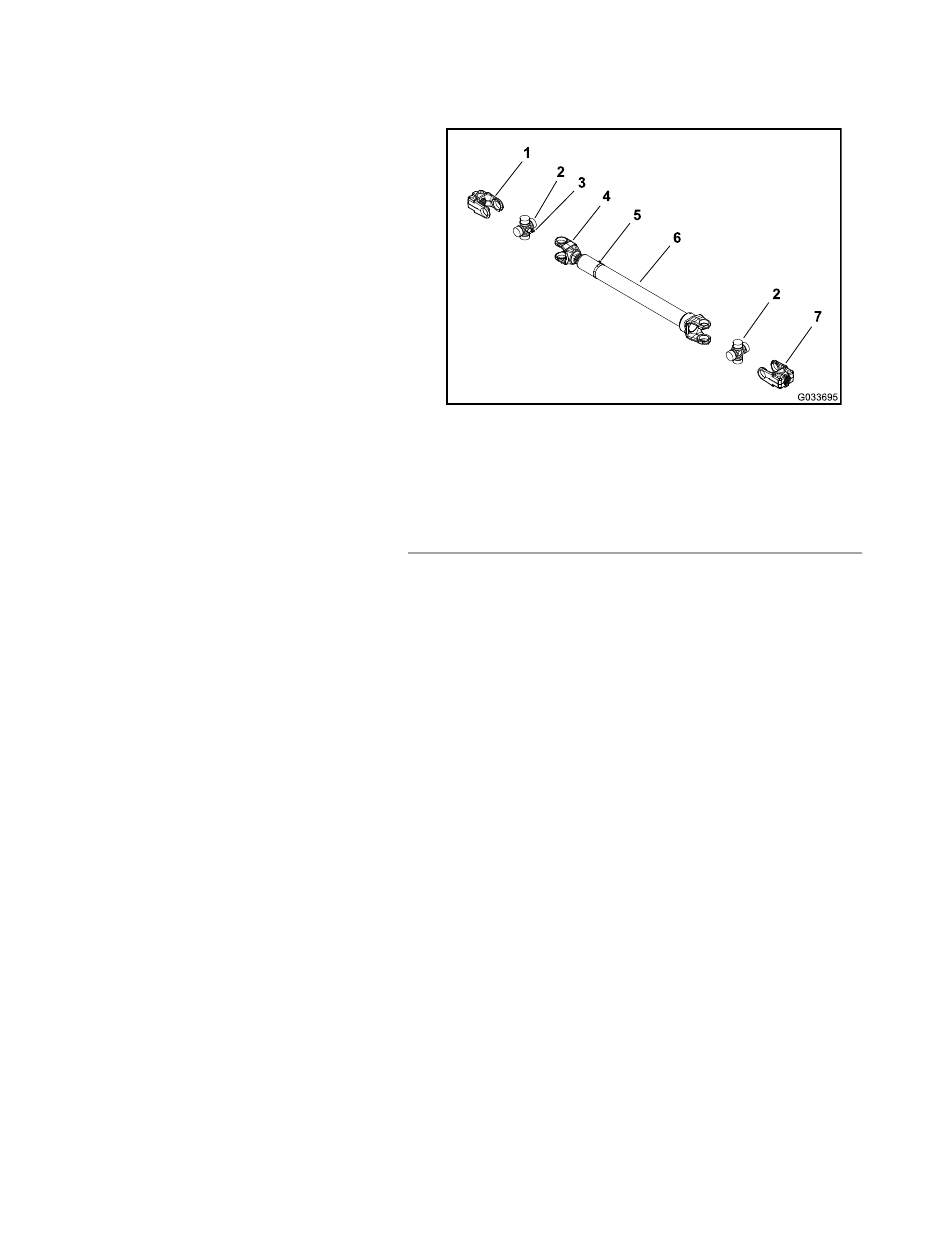

Figuur
203)
g033695
1. Eindgaffel
2. Kruisstuk en lagers
3. Smeernippel
4. Gaffel en as
Bladz. 6–24
Figuur 203
5. Smeernippel
6. Gaffel en schuifbuis
7. Eindgaffel
