14. Als de assen zijn gedemonteerd:
monteer het tandwiel en de 2 lagers op
de ingaande as, pompas rechts en/of
pompas links.
Opmerking: Verzeker dat lagers geheel
tot de schouder van de as zijn gedrukt.
15. Smeer de afdichtringsringen en monteer
deze op de pompassen links en rechts.
16. Monteer de pompas links en rechts in
de behuizing van de transmissiepomp,
en monteer de ingaande as in de
pompbehuizing.
Opmerking: Verzeker dat tanden van de
ingaande as zijn uitgelijnd met de tandwielen
op de aftakas en pompassen.
17. Smeer de 2 nieuwe O-ringen en monteer
de O-ringen in de groeven in de buis.
Schuif de buis in de boring in de
behuizing van de transmissiepomp.
Groundsmaster 7210

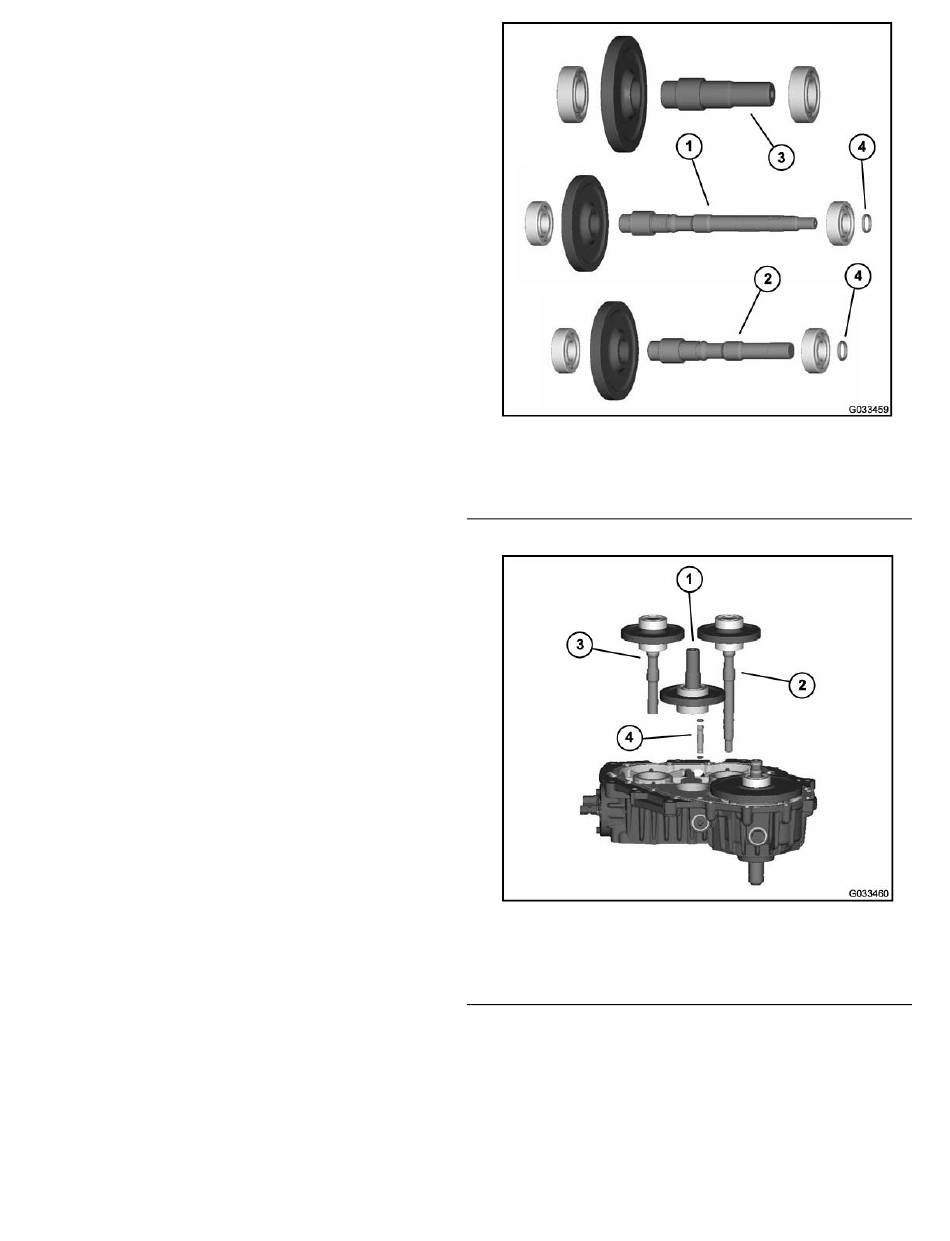

g033459
1. Pompas rechts
2. Pompas links
g033460
1. Ingaande as
2. Pompas rechts
Bladz. 4–85
Figuur 100
3. Ingaande as
4. Afdichtring
Figuur 101
3. Pompas links
4. Buis-eenheid
Hydraulische systeem
