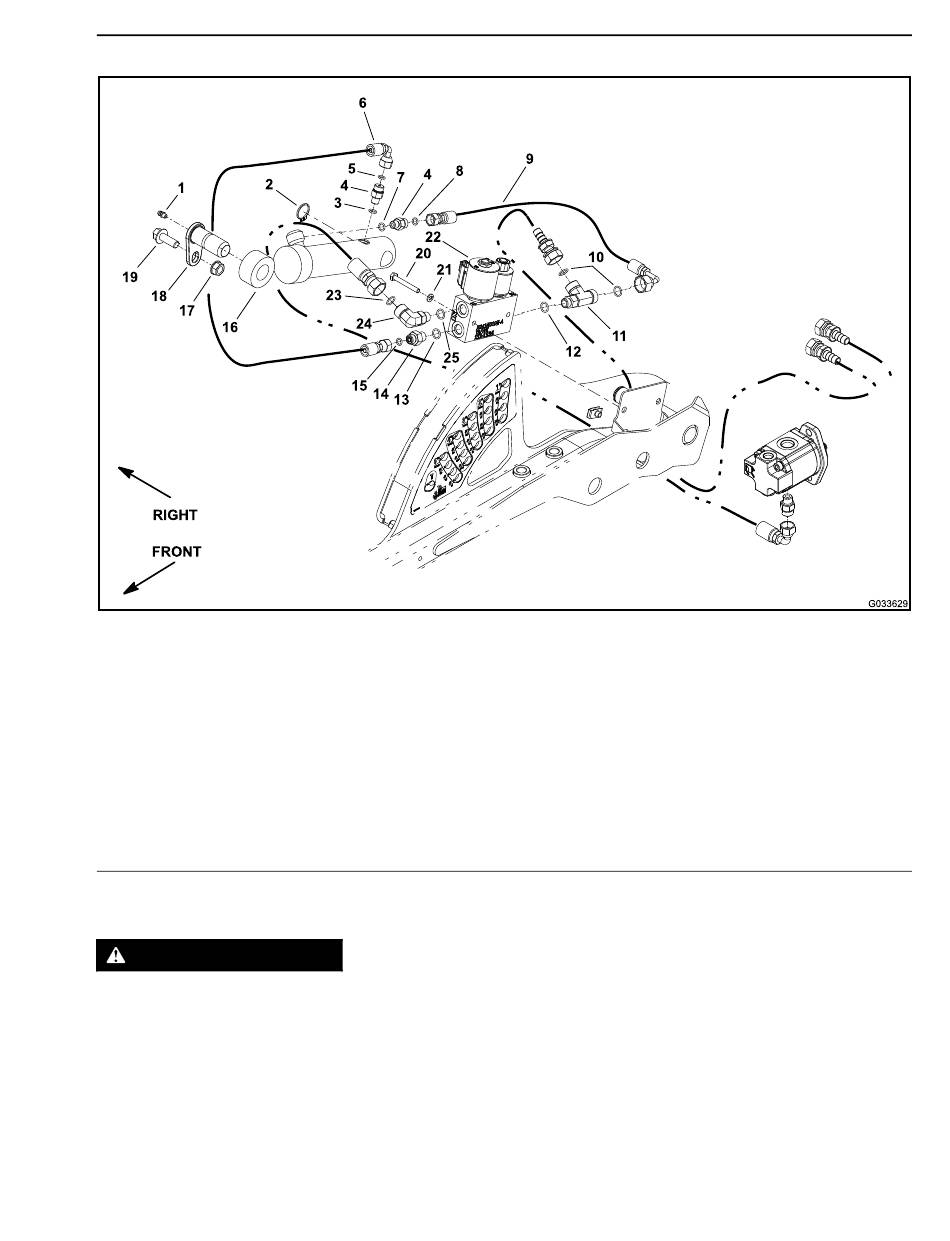

Hefcilinder
g033629
1. Smeernippel
2. Borgring
3. O-ring
4. Rechte fitting (2 stuks)
5. O-ring
6. Hydraulische slang
7. O-ring
8. O-ring
9. Hydraulische slang
Verwijderen van de hefcilinder
WAARSCHUWING
Maak het hydraulische systeem drukloos voordat u er aan werkt of het afkoppelt, zie
Het hydraulische systeem drukloos maken (bladz.
1. Plaats de machine op een horizontaal oppervlak, laat het maaidek (of werktuig) zakken, zet de motor
af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.
2. Maak de uiteinden van de hydraulische slangen en fittings op de hefcilinder schoon zodat er geen
verontreiniging in het hydraulische systeem kan komen.
3. Met het oog op de hermontage: markeer de hydraulische slangen. Markeer ook de positie van de
hydraulische slang bij de cilinderbuis om de juiste hermontage te verzekeren.
Groundsmaster 7210
Figuur 128
10. O-ring
11. T-fitting
12. O-ring
13. O-ring
14. Rechte fitting
15. O-ring
16. Hefcilinder
17. Borgmoer
18. Draaipen
Bladz. 4–109
19. Flenskopschroef
20. Bout (2 stuks)
21. Borgring (2)
22. Hefverdeelstuk
23. O-ring
24. 90° hydraulische fitting
25. O-ring
4–9).
Hydraulische systeem
