Verwijderen van de rolbeugel
1. Plaats de machine op een horizontaal oppervlak, laat het maaidek (of werktuig) zakken, zet de motor
af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.
2. Zet de bestuurdersstoel omhoog.
3. Verwijder de 2 haarspeldveren
(onderdeel 10 in
Figuur
de 2 scharnierpennen en trek de
scharnierpennen uit de steunplaat van
de rolbeugel.
4. Verwijder de 2 schroeven (onderdeel
7 in
Figuur
210) en 2 moeren van
de steunplaat en verwijder de
rolbeugel-buis.
5. Verwijder de 3 vergrendelingen
(onderdeel 2 in
Figuur
het achterpaneel is bevestigd op het
kruisstuk, en verwijder het achterpaneel.
6. Koppel de onluchtingsslang (onderdeel
1 in
Figuur
211) los van de bovenkant
van elke brandstoftank.
7. Koppel de olie-ontluchting (onderdeel
2 in
Figuur
211) los van de slang.
8. Verwijder de 4 schroeven (onderdeel 3 in
Figuur
210) en 4 flensmoeren waarmee
het kruisstuk is bevestigd op de buizen
van de rolbeugel en verwijder het kruisstuk.
Monteren van de rolbeugel
1. Monteer het kruisstuk (onderdeel 14 in
4 flensmoeren.
2. Koppel de onluchtingsslang (onderdeel 1 in
3. Koppel de olie-ontluchting (onderdeel 2 in
4. Monteer het achterpaneel (onderdeel 1 in
5. Monteer de rolbeugel-steunplaat en rolbeugel-buis met de 2 schroeven (onderdeel 7 in
210) en 2 moeren.
6. Plaats de 2 scharnierpennen (onderdeel 6 in
de 2 haarspeldveren.
7. Zet de bestuurdersstoel omlaag.
Chassis
210) van
210) waarmee
Figuur
Figuur
Figuur
Figuur
Bladz. 6–30
g036980

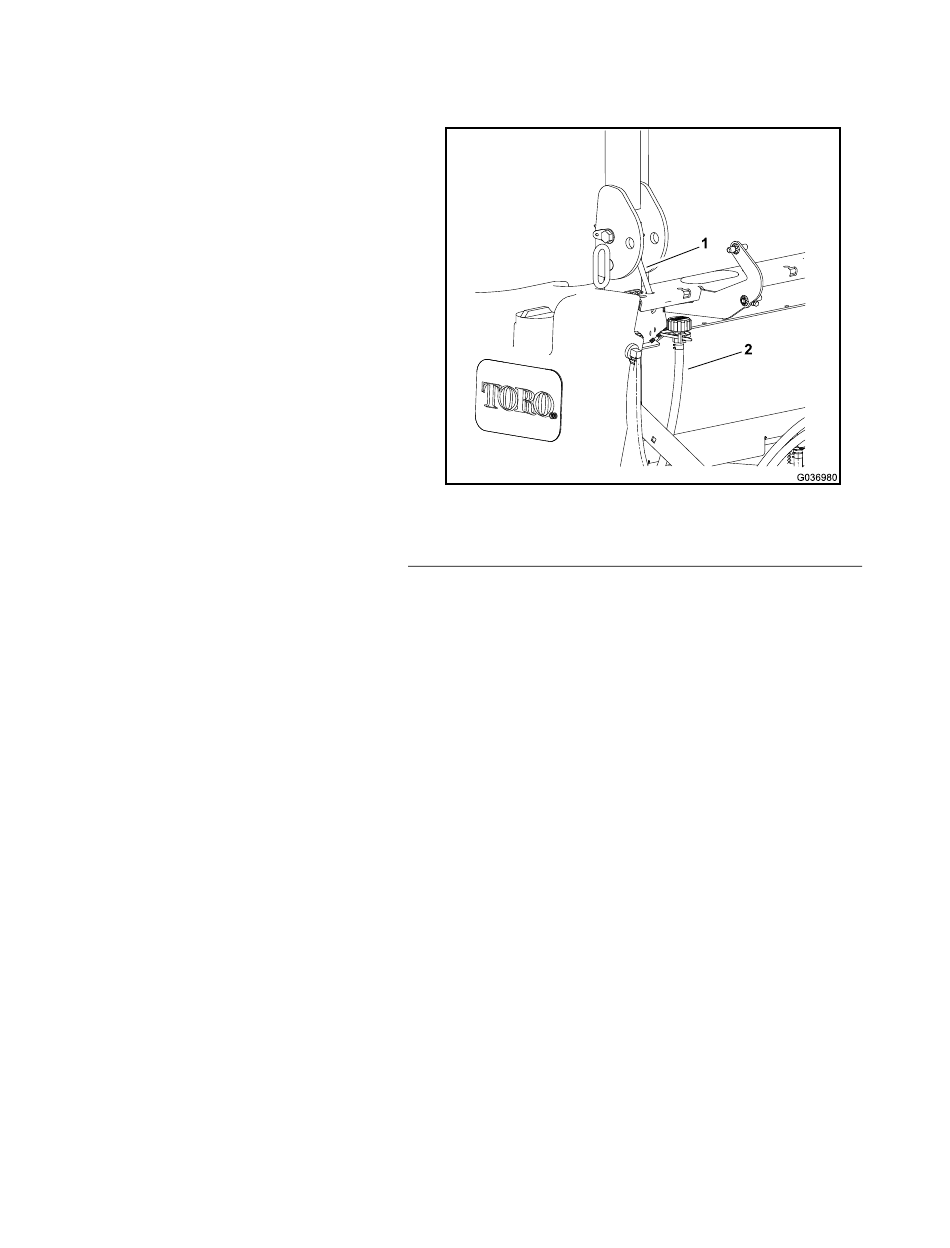

Figuur 211
1. Ontluchtingsslang (2 stuks)
210) op de rolbeugel-buis met de 4 schroeven en
211) aan de bovenkant van elke brandstoftank.
211) aan van de slang.
210) op het kruisstuk met de 3 vergrendelingen.
Figuur
210) in de rolbeugel-steunplaat en plaats
2. Olie-ontluchting
Figuur
