Verwijderen van de bestuurdersstoel
1. Plaats de machine op een horizontaal oppervlak, laat het maaidek (of werktuig) zakken, zet de motor
af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.
2. Ontgrendel de bestuurdersstoel en klap deze omhoog.
WAARSCHUWING
Om letsel te voorkomen moet u niet proberen de stoelschakelaar te bereiken via de
openingen in de stoelplaat.
Als er aan de stoelschakelaar gewerkt moet worden, neem de stoel dan van de stoelplaat
om de schakelaar te bereiken.
3. Koppel de connector van
de machine-kabelboom los
van de connector van de
bestuurdersstoel-schakelaar
213).
4. Ondersteun de stoel en hoeklijn van
de vergrendeling zodat deze niet
verschuiven bij het verwijderen van de
stoel.
5. Verwijder de 4 flensmoeren waarmee
de stoel en hoeklijn zijn bevestigd op
de stoelplaat en neem de stoel uit de
machine.
6. Verwijder de onderdelen van de
bestuurdersstoel zoals in
Monteren van de
bestuurdersstoel
1. Monteer alle verwijderde onderdelen
(Figuur
212).
2. Lijn de stoel en hoeklijn uit met de stoelplaat. Zet het geheel vast met de 4 flensmoeren.
3. Sluit de connector van de kabelboom aan op die van de stoelschakelaar
4. Zet de stoel omlaag en laat deze in de vergrendeling klikken.
5. Controleer de werking van de stoelschakelaar.
Chassis
(Figuur
g033704

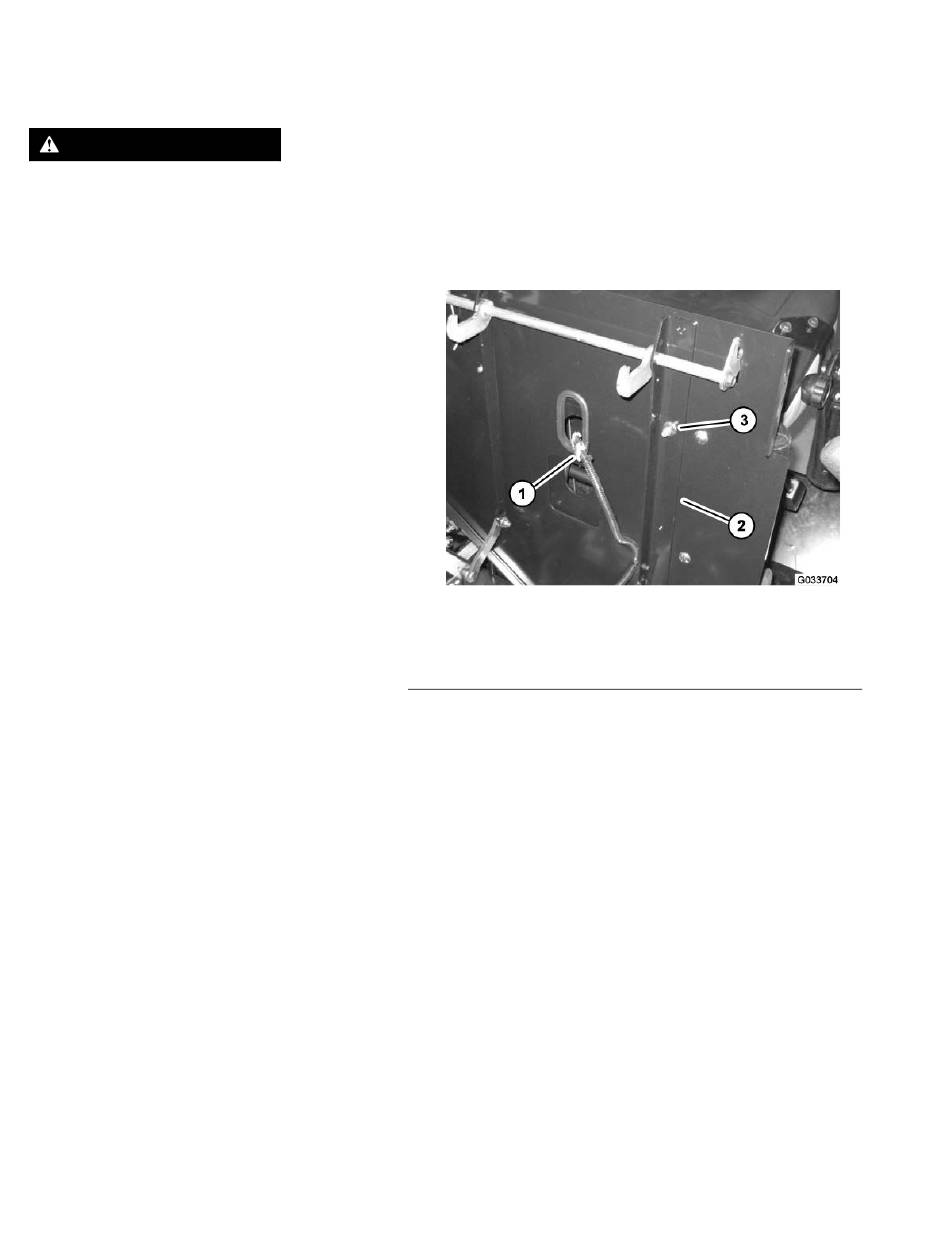

Figuur
212.
1. Connector, kabelboom
2. Hoeklijn, vergrendeling
Bladz. 6–32
Figuur 213
3. Flensmoer
(Figuur
213).
