Test het debiet van de tandwielpomp als er een probleem is bij het heffen en zakken van een maaidek of
werktuig. Bij deze test wordt bepaald of het debiet van de tandwielpomp voldoende is.
Testprocedure
Opmerking: Na verloop van tijd kunnen de tandwielen en slijtplaten van de tandwielpomp slijten. Bij
een versleten pomp kan er hydraulische vloeistof omlopen en valt het rendement van de pomp terug.
Na verloop van tijd kan dit verlies zo hoog worden dat de hefcilinder te langzaam werkt. Optionele
hydraulische cilinders en motors zullen ook minder effectief worden. Het blijven werken met een
versleten pomp met een laag rendement kan leiden tot te hoge temperaturen en schade aan de
afdichtingen en andere onderdelen van het hydraulische systeem.
1. Verzeker dat hydraulische vloeistof de normale werktemperatuur heeft.
2. Verzeker dat tractie-aandrijving goed is afgesteld op de N
WAARSCHUWING
Maak het hydraulische systeem drukloos voordat u er aan werkt of het afkoppelt, zie
Het hydraulische systeem drukloos maken (bladz.
3. Plaats de machine op een horizontaal
vlak, laat het maaidek of werktuig
zakken, zet de motor af en stel de
parkeerrem in werking.
4. Lees alle waarschuwingen en
voorzorgsmaatregelen genoemd aan
het begin van dit hoofdstuk.
5. Reinig de omgeving van de hydraulische
slang en bovenste fitting aan de voorkant
van het hefverdeelstuk.
6. Koppel de hydraulische slang los van
de bovenste fitting aan de voorkant
van het hefverdeelstuk
Deze slang komt van de uitstroom van
de tandwielpomp en levert hydraulische
vloeistof aan het hefverdeelstuk.
7. Sluit een hydraulische tester (druk en
debiet) aan in serie tussen de fitting van
de tandwielpomp en de losgekoppelde
slang. Verzeker dat de stromingspijl van de tester wijst in de richting van de uitstroom van de pomp
en naar de afgekoppelde slang. Verzeker dat de debiet-regelklep van de tester geheel open staat.
8. Start de motor en laat deze langzaam stationair lopen (1.400 tpm). Kijk of er hydraulische vloeistof
uit de testaansluitingen lekt en corrigeer dit indien nodig voordat u doorgaat met de test.
9. Duw, bij draaiende motor, de gashendel naar het maximum toerental (3.000 tpm).
10. Let goed op de manometer van de tester terwijl u de debiet-regelklep langzaam sluit tot de druk
6.900 kPa bedraagt. Sluit de debiet-regelklep van de tester niet volledig.
11. Controleer met een optische toerenteller dat het motortoerental 3.000 tpm blijft bij een druk van
6.900 kPa ) op de manometer van de tester.
12. Lees de debietmeter af. Een pomp in goede staat levert een debiet van 18,9 l/min.
13. Open de debiet-regelklep van de tester en schakel de motor dan uit. Schrijf het testresultaat op.
14. Het pompdebiet bedraagt normaal 18,9 l/min. Bij een lager pompdebiet kan de prestatie van het
circuit verminderen. Als het debiet lager is dan 17,0 l/min of de druk van 6.900 kPa niet bereikt kan
worden, controleer dan of de inlaatleiding van de pomp verstopt is. Als de inlaatleiding niet verstopt
is verwijder dan de tandwielpomp repareer of vervang deze.
Groundsmaster 7210

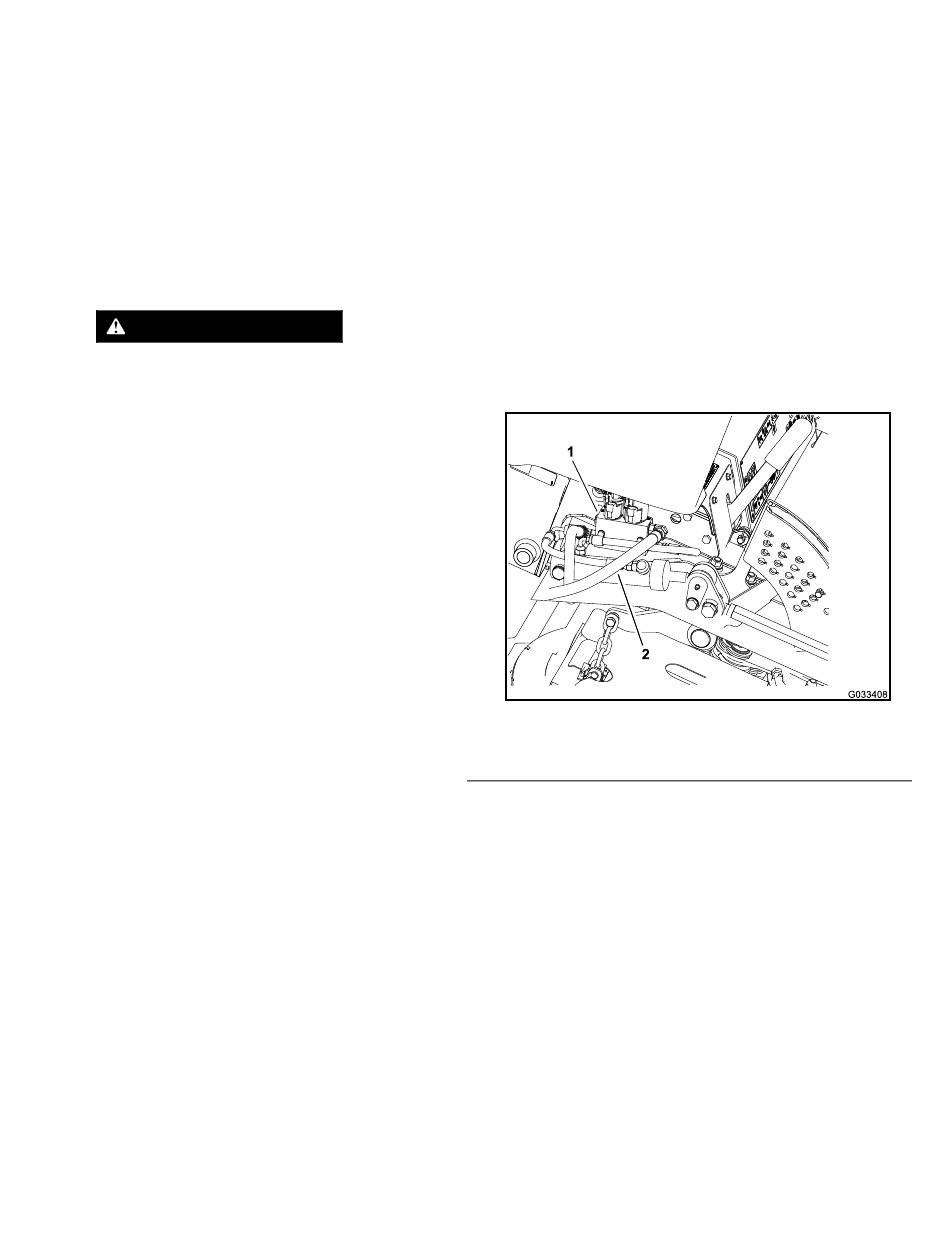

(Figuur
50).
1. Hefverdeelstuk
Bladz. 4–47
EUTRAALSTAND
4–9).
g033408
Figuur 50
.
2. Slang van de tandwielpomp
Hydraulische systeem
