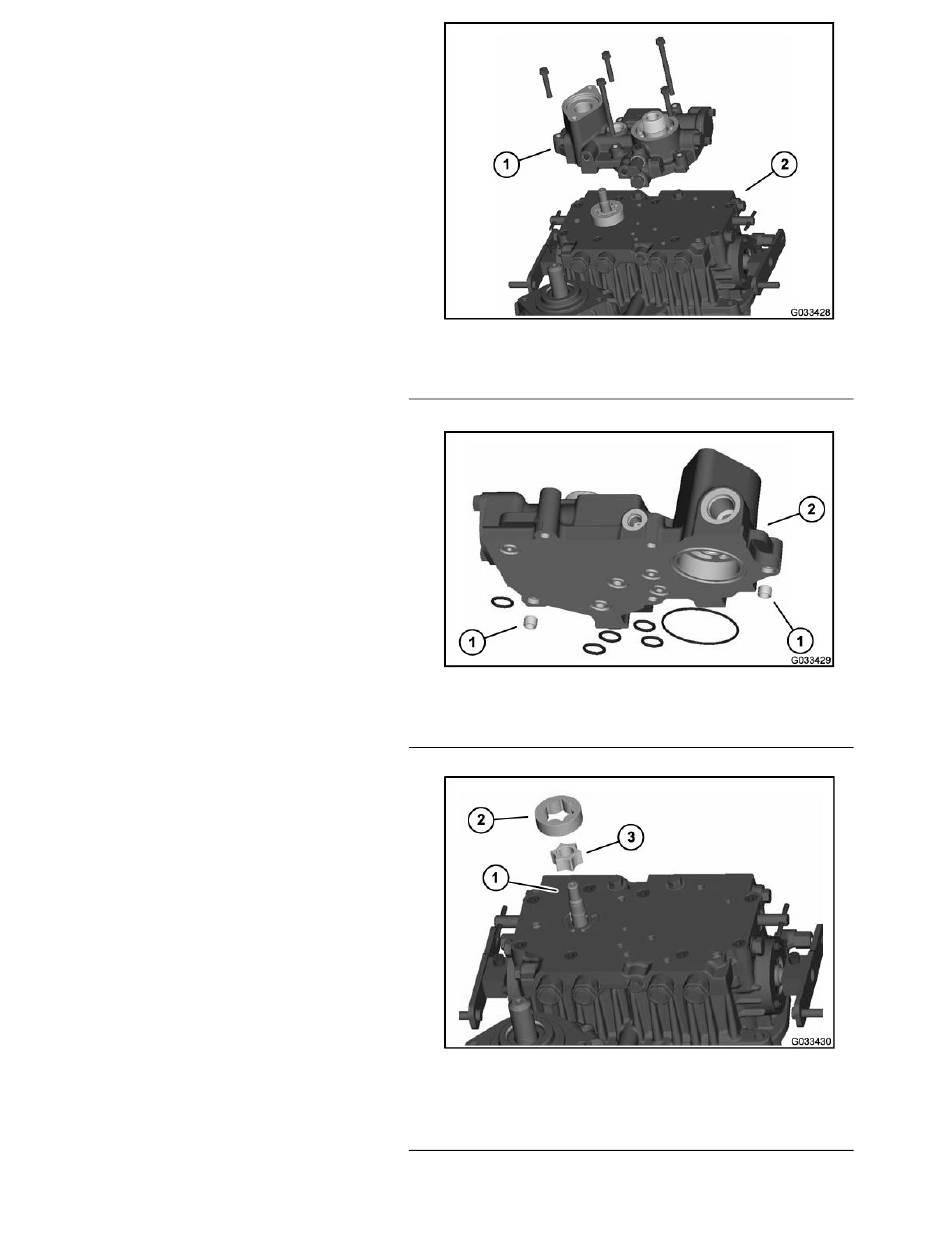

18. Verwijder de 3 korte (45 mm) en 2 lange
(95 mm) flenskopschroeven waarmee
het pomphuis is bevestigd op het
middenhuis, en neem het pomphuis van
het middenhuis.
19. Verwijder de 2 pennen waarmee het
pomphuis op zijn plaats wordt gehouden.
20. Verwijder de O-ringen en gooi deze weg.
21. Schuif de buitenste en binnenste
pomprotors van de pompas rechts,
en neem de spie uit de spiebaan in de
pompas.
Hydraulische systeem
g033428
1. Pomphuis
g033429
1. Pen
g033430
1. Pompas rechts
2. Buitenste pomprotor
Bladz. 4–72
Figuur 69
2. Middenhuis
Figuur 70
2. Pomphuis
Figuur 71
3. Binnenste pomprotor
