Toro Groundsmaster 7210 Onderhoudshandleiding pagina 109
Verberg thumbnails
Zie ook voor Groundsmaster 7210:
- Gebruikershandleiding (76 pagina's) ,
- Installatie-instructie (17 pagina's) ,
- Gebruikershandleiding (60 pagina's)
Advertenties

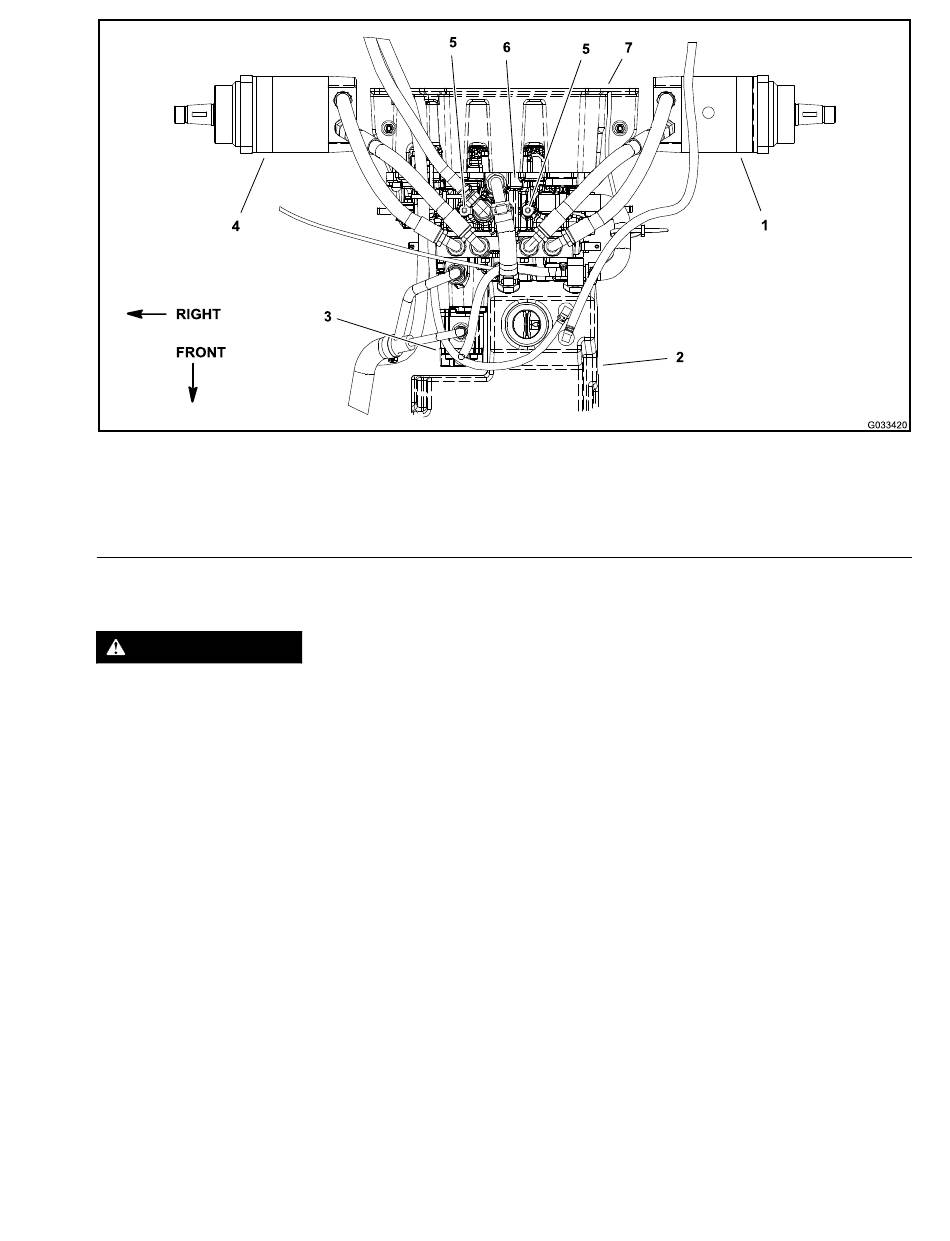

g033420
1. Linkerwielmotor
2. Hydraulische tank
3. Tandwielpomp
Opmerking: Er kunnen twee 8 mm oogbouten in de stompen op de transmissie worden geschroefd
zodat de transmissie met een takel, o.i.d. verwijderd kan worden
VOORZICHTIG
Bij het verwijderen van de transmissie van de vliegwielbehuizing moet deze worden
ondersteund zodat deze niet kan vallen en letsel kan veroorzaken.
11. Verwijder de 7 bouten en 7 borgringen waarmee de transmissie op de vliegwielbehuizing is bevestigd.
Maak een aantekening van de plaats van de kortere bout om een goede hermontage te verzekeren.
Belangrijk: Voorkom beschadiging van de transmissie, vliegwielbehuizing, hydraulische
leidingen, elektrische kabelboom, of andere onderdelen bij het verwijderen van de transmissie.
12. Duw de transmissie naar de voorkant van de machine, weg van de vliegwielbehuizing en de
koppeling op het vliegwiel. Takel de transmissie uit de machine.
13. Maak een aantekening van de plaats van de 2 pennen in de transmissie en vliegwielbehuizing.
14. Aan beide zijden de transmissie, verwijder de borgring waarmee de bedieningsstang van de pomp
is gekoppeld aan de regelarm van de transmissie
regelarm.
15. Als de hydraulische fittings van de transmissie worden verwijderd, markeer ze dan om de juiste
stand aan te geven. Verwijder de hydraulische fittings van de transmissie voor zover nodig. Gooi de
O-ringen van de fittings weg.
16. Controleer de vliegwielbehuizing en koppeling op het motorvliegwiel op slijtage of schade.
Groundsmaster 7210
Figuur 61
4. Rechterwielmotor
5. Stomp met 8 mm getapt gat
6. Transmissie
(Figuur
Bladz. 4–65
7. Vliegwielbehuizing
(Figuur
61).
60). Schuif de bedieningsstang van de
