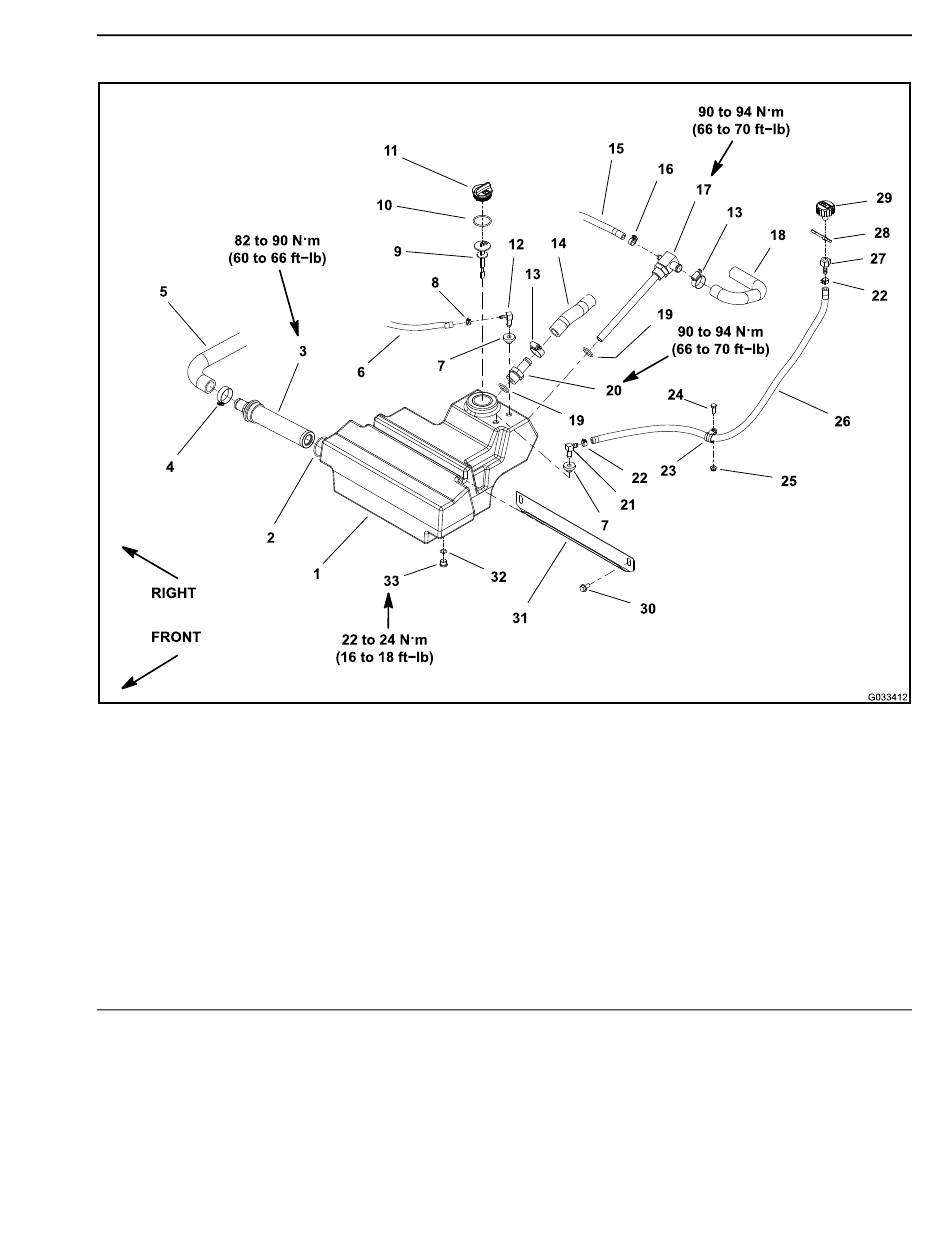

Hydraulische tank
g033412
1. Hydraulische tank
2. O-ring
3. Zeef
4. Slangklem
5. Hydraulische slang
6. Hydraulische slang
7. Pakkingring
8. Slangklem
9. Peilstok
10. O-ring
11. Tankdop
Verwijderen van de hydraulische tank
1. Plaats de machine op een horizontaal oppervlak, laat het maaidek (of werktuig) zakken, zet de motor
af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.
2. Verwijder de bestuurdersstoel en voet van de stoel, zie
6–32).
Groundsmaster 7210
Figuur 55
12. Elleboogfitting
13. Slangklem
14. Hydraulische slang
15. Hydraulische slang
16. Slangklem
17. T-fitting
18. Hydraulische slang
19. O-ring
20. Rechte fitting
21. Elleboogfitting
22. Slangklem
Verwijderen van de bestuurdersstoel (bladz.
Bladz. 4–57
23. R-klem
24. Bout
25. Flensmoer
26. Hydraulische slang
27. Rechte fitting
28. Kabelbinder
29. Ontluchting
30. Flenskopschroef (2 stuks)
31. Tanksteun
32. O-ring
33. Stekker
Hydraulische systeem
