Onderhoud van het kruisstuk en lagers van de aftakas
1. Verwijder de aftakas van de machine, zie
Belangrijk: Als u een gaffel in de bankschroef zet, klem deze dan voorzichtig bij het massieve
deel om schade te voorkomen. Gebruik een bankschroef met zachte bekleding op de bekken.
2. Klem de gaffel voorzichtig in een bankschroef. Verwijder de borgveren waarmee de lagers in de
gaffel zijn bevestigd met 2 schroevendraaiers. Neem de gaffel uit de bankschroef.
Belangrijk: Ondersteun de gaffels bij het verwijderen en monteren van de lagers on beschadiging
te voorkomen.
3. Verwijder het kruisstuk en de lagers uit de gaffels met een pers:
A. Plaats een kleine dop (uit een doppenset) tegen een lager en een grote dop tegen de gaffel
aan de andere kant.
B. Ondersteun de grote dop, druk dan op de kleine dop om het lager gedeeltelijk in de grote dop
te drukken.
C. Neem de gaffel uit de pers, houd het gedeeltelijk verwijderde lager vast, en tik op de gaffel
om het lager te verwijderen.
D. Herhaal deze procedure voor de andere lagers.
E. Maak alle onderdelen schoon en inspecteer ze.
4. Monteer een nieuw kruisstuk en lagers:
A. Breng een laag vet aan op de
lagerboringen van de eindgaffel en
de asgaffel. Breng ook vet aan op de
lagers en afdichting van de lagerset.
Opmerking: Verzeker dat alle
lagerrollen de goede plaats hebben in
de lagerkooi.
B. Druk 1 lager gedeeltelijk in de gaffel.
Belangrijk: Voorkom bij het monteren
van het kruisstuk in het lager dat de
afdichting van het lager niet wordt
beschadigd.
C. Plaats het kruisstuk voorzichtig in
het lager en de gaffel.
D. Houd het kruisstuk vast om het
lager uit te lijnen, druk het lager naar
binnen totdat dit de gaffel raakt.
E. Plaats het tweede lager voorzichtig in
de gaffelboring en op de as van het
kruisstuk. Druk het lager in de gaffel.
F. Monteer de 4 borgveren om de lagers op hun plaats te houden.
G. Herhaal deze procedure voor de andere gaffel.
H. Breng vet aan op het kruisstuk totdat het uit alle 4 lagerkommen komt.
5. Tik voorzichtig op de pluggen van de gaffel met een zachte hamer om alles vrij te maken. Als het
geheel zwaar blijft lopen, demonteer de koppeling dan om de oorzaak hiervan op te sporen.
Opmerking: Verzeker dat de gemonteerde koppeling vrij kan bewegen.
6. Monteer de aftakas op de machine, zie
Groundsmaster 7210
Verwijderen van de aandrijfas van de aftakas (bladz.

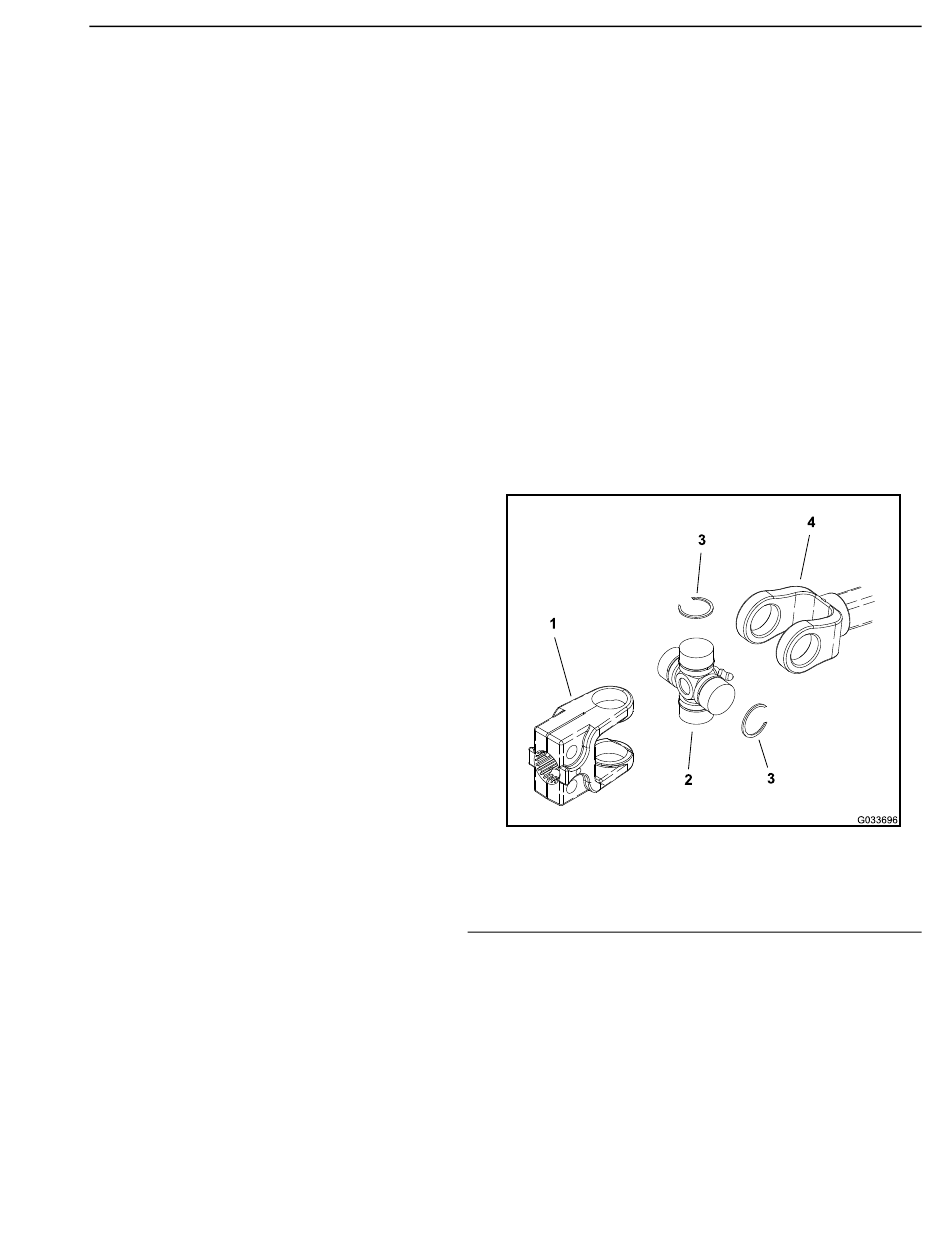

g033696
1. Eindgaffel
2. Kruisstuk en lagers
Monteren van de aftakas (bladz.
Bladz. 6–25
Figuur 204
3. Borgveer (4 stuks)
4. Asgaffel
6–24).
6–23).
