40. Verwijder de 2 zeskantpluggen en 1 plug
met binnenzeskant uit het tandwielhuis.
41. Neem de O-ringen van de pluggen en
gooi deze weg.
42. Verwijder de 15 flenskopschroeven
waarmee het tandwielhuis is
bevestigd aan de behuizing van de
transmissiepomp.
43. Verwijder het tandwielhuis voorzichtig
van het pomphuis.
44. Neem de 2 pennen uit de boringen in
het tandwielhuis.
45. Verwijder de pakking en gooi deze weg.
46. Verwijder de borgring waarmee de
oliekeerring van de ingaande as
in de boring van het tandwielhuis
is gemonteerd, en verwijder het
afstandsstuk en de oliekeerring uit de
behuizing. Gooi de afdichting weg.
Opmerking: Verzeker dat de
afdichtingsboring in het huis niet wordt
beschadigd.

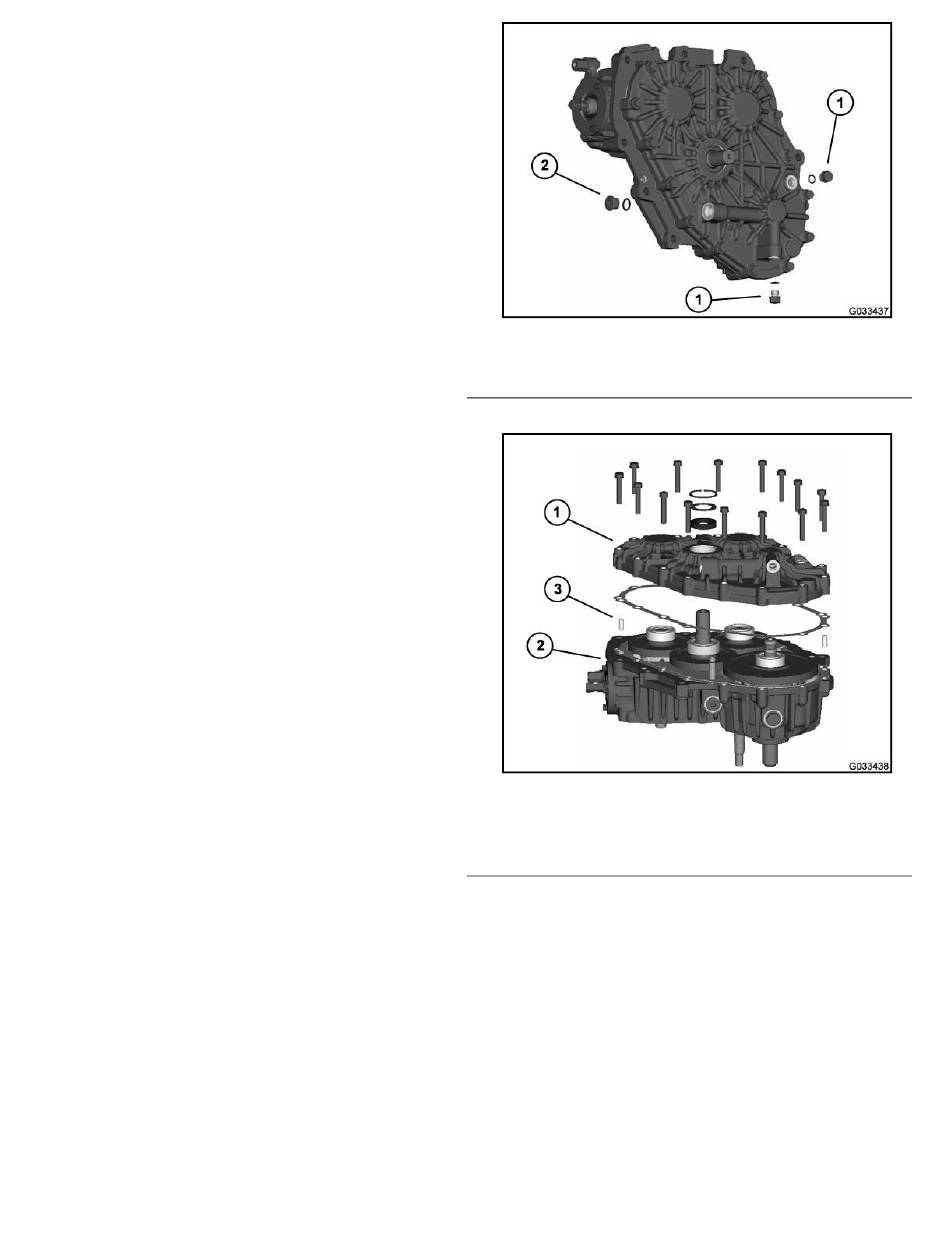

Groundsmaster 7210
g033437
1. Zeskantplug
g033438
1. Tandwielhuis
2. Pompbehuizing
Bladz. 4–75
Figuur 78
2. Plug met binnenzeskant
Figuur 79
3. Pen (2 stuks)
Hydraulische systeem
