Diodes
Groundsmaster 7210 machines hebben meerdere diodes, die allemaal hetzelfde zijn. De maximale
stroomsterkte door de diodes is 6 A. De diodes zijn herkenbaar aan de zwarte kleur, diode-symbool en
het Toro onderdeelnummer aan het uiteinde van het diodehuis
Eén van de diodes beveiligt schakelingen tegen piekspanningen die optreden bij het uitschakelen van
het startmotor-relais. Deze diode is aangesloten op de motor-kabelboom bij de brandstof/waterscheider,
zie de Motor-kabelboomtekening in Appendix A – uitvouwbare tekeningen.
Eén van de diodes beveiligt de motor-ECU tegen omgekeerde polariteit van de EGR relaisschakeling.
Deze diode is aangesloten op de motor-kabelboom bij de Yanmar ECU, zie de Motor-kabelboomtekening
in Appendix A—uitvouwbare tekeningen.
Eén van de diodes beveiligt de motor-ECU tegen omgekeerde polariteit van het dynamosysteem. Deze
diode is aangesloten op de motor-kabelboom bij de Yanmar ECU, zie de Motor-kabelboomtekening in
Appendix A—uitvouwbare tekeningen.
Eén van de diodes beveiligt het aftakas-systeem tegen piekspanningen die optreden bij het
inschakelen van de aftakasschakelaar. Deze diode is aangesloten op de machine-kabelboom onder de
bestuurdersstoel, zie de Platform kabelboomtekening in Appendix A—uitvouwbare tekeningen.
Een diode in het heffen/dalen-systeem heeft een logica-functie. Als de hefschakelaar op heffen wordt
gezet zorgt deze diode dat beide magneetspoelen van het hefverdeelstuk bekrachtigd kunnen worden.
Als de hefschakelaar op dalen wordt gezet voorkomt deze diode dat spoel B (zie schema) wordt
bekrachtigd. Deze diode is aangesloten op de machine-kabelboom onder de bestuurdersstoel, zie de
Platform-kabelboomtekening in Appendix A—uitvouwbare tekeningen.
Vier diodes in de optionele achterhef-set hebben een logica-functie.
Eén diode in de optionele bladblazer voorkomt piekspanningen die optreden bij het uitschakelen van
de hydraulische magneetklep van de bladblazer.
Controle van de diodes

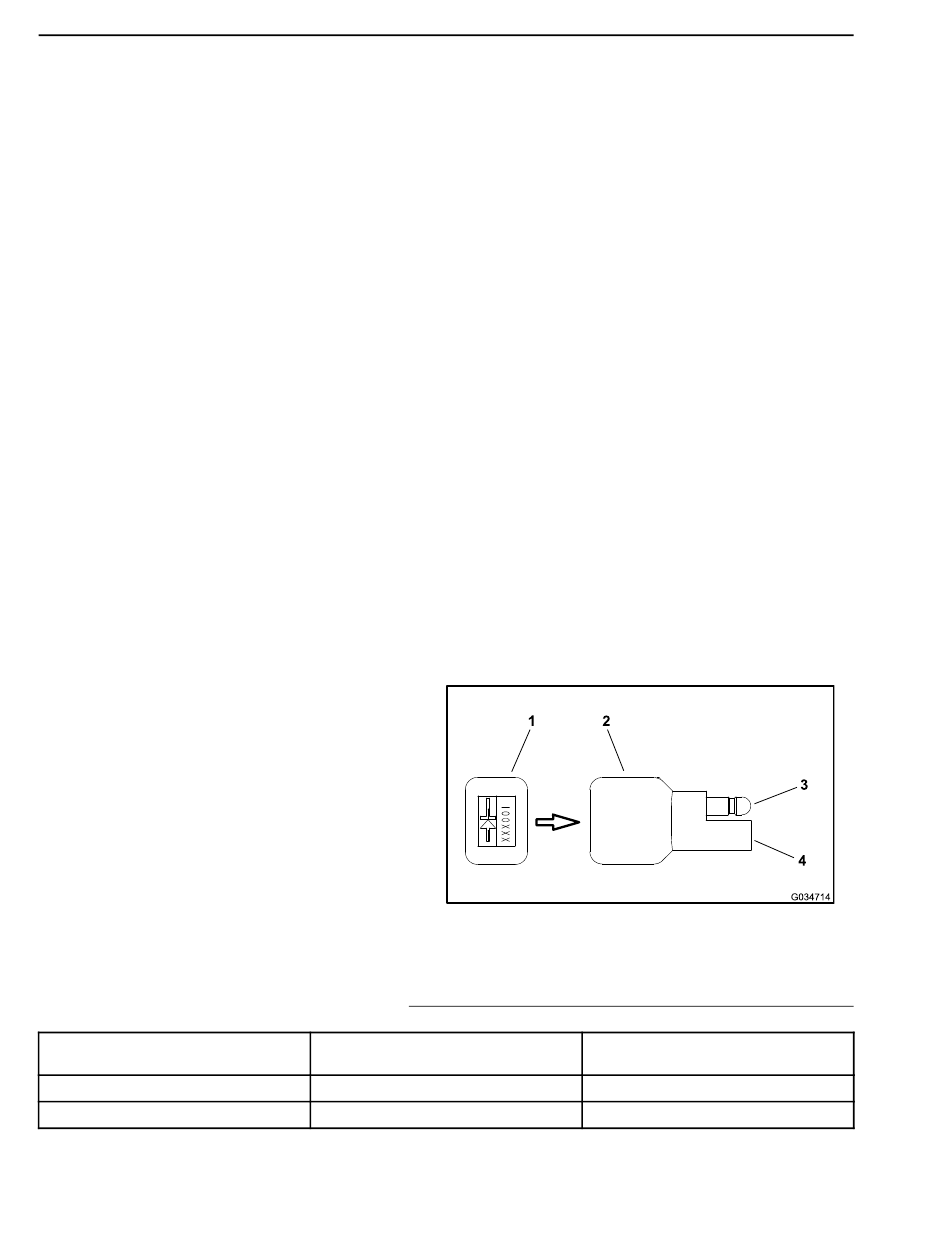

De diode in
Figuur 162
met een digitale multimeter (diode- of
ohm-stand), zie
Diodetest-tabel (bladz.
5–38).
Diodetest-tabel
Rood snoer (+) van de multimeter
op aansluiting
Vrouwelijk
Mannelijk
Elektrisch systeem
kan worden getest
Zwart snoer (-) van de multimeter
op aansluiting
(Figuur
g034714
1. Uiteinde van het diodehuis
2. Diode
Mannelijk
Vrouwelijk
Bladz. 5–38
162).
Figuur 162
3. Mannelijke aansluiting
4. Vrouwelijke aansluiting
Doorgang
Ja
Nee
