Speciaal gereedschap
U kunt dit speciale gereedschap bestellen bij uw Toro-distributeur. Sommige gereedschappen zijn ook
bij de gereedschapshandel verkrijgbaar.

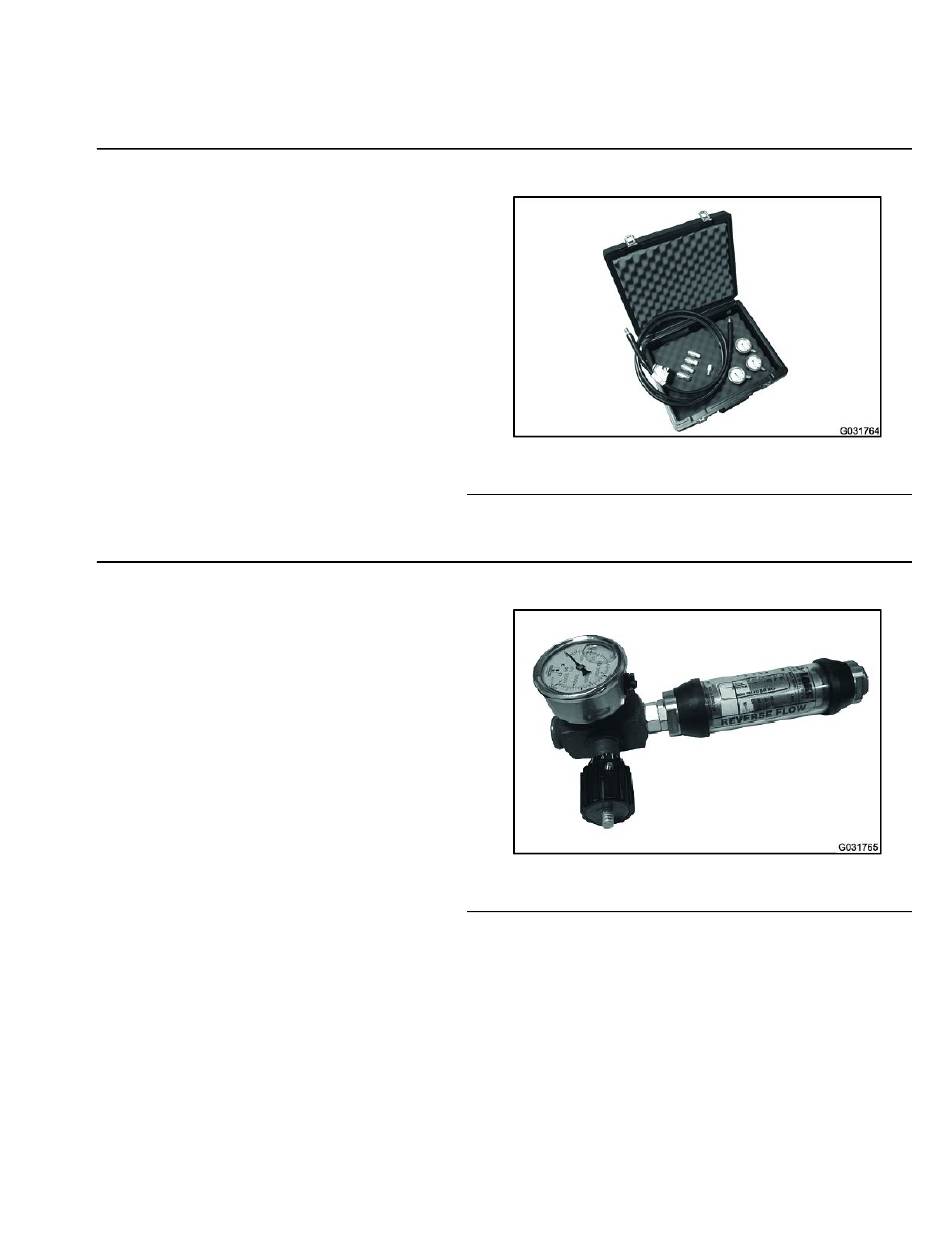

Hydraulische druk testset
Toro onderdeelnummer TOR47009
Met deze set kunt u drukken meten voor
diagnose. De snelkoppelingen passen
direct, en zonder gereedschap, op de
overeenkomende koppelingen op de
testpoorten van de machine. Met de
hogedrukslang is het mogelijk de metingen
op enige afstand af te lezen. Omvat de
volgende manometers: 6.900 kPa, 34.500
kPa en 69.000 kPa; zie
systeem testen (bladz.
Hydraulisch testset 55 l/min, druk en stroom
Toro onderdeelnummer TOR214678
Met deze tester kunt u de druk en
stroom (debiet) in hydraulische circuits en
onderdelen meten, zoals aanbevolen in
hydraulische systeem testen (bladz.
Deze set omvat:
1. Inlaatslang: Voor het aansluiten van
het systeemcircuit op de inlaat van de
testset.
2. Belastingsklep: De klep kan de stroom
beperken om de belasting in een circuit
te simuleren.
3. Manometer: Met glycerine gevulde
manometer, 0 tot 34.500 kPa om de
werkdruk in het circuit te meten.
4. Stroommeter: Deze meter meet het debiet in het circuit en heeft een bereik van 5 tot 55 l/min.
5. Uitstroomslang: Voor het aansluiten van het systeemcircuit op de uitstroom van de testset.
6. Fittings: Deze set bevat ook diverse hydraulische fittings.
Groundsmaster 7210
Het hydraulische
4–28).
Het
4–28).
g031764
g031765
Bladz. 4–21
Figuur 32
Figuur 33
Hydraulische systeem
