Monteren van de transmissie
Opmerking: Bij het monteren van de
transmissie moeten alle onderdelen
worden gesmeerd met schone hydraulische
vloeistof.
1. Verzeker voor de montage dat alle
onderdelen van de transmissie schoon
zijn.
2. Breng schone hydraulische vloeistof op
de ringen en oppervlak van de slagplaat.
Monteer de ring op elke slagplaat en
monteer de slagplaten voorzichtig in de
behuizing van de transmissiepomp.
3. Druk de olie afdichting in de 2 zijdeksels
en zet afdichting vast met de borgring.
Smeer de nieuwe O-ringen en monteer
ze op de zijdeksels.
4. Schuif de zijdeksels voorzichtig op de
tap-as.
Opmerking: Voorkom beschadiging van
de afdichtingen.
5. Monteer de 2 zijdeksels op de behuizing
van de transmissiepomp met de 3
inbusbouten, draai de schroeven aan
met 8,8 tot 10,8 N∙m.
Groundsmaster 7210

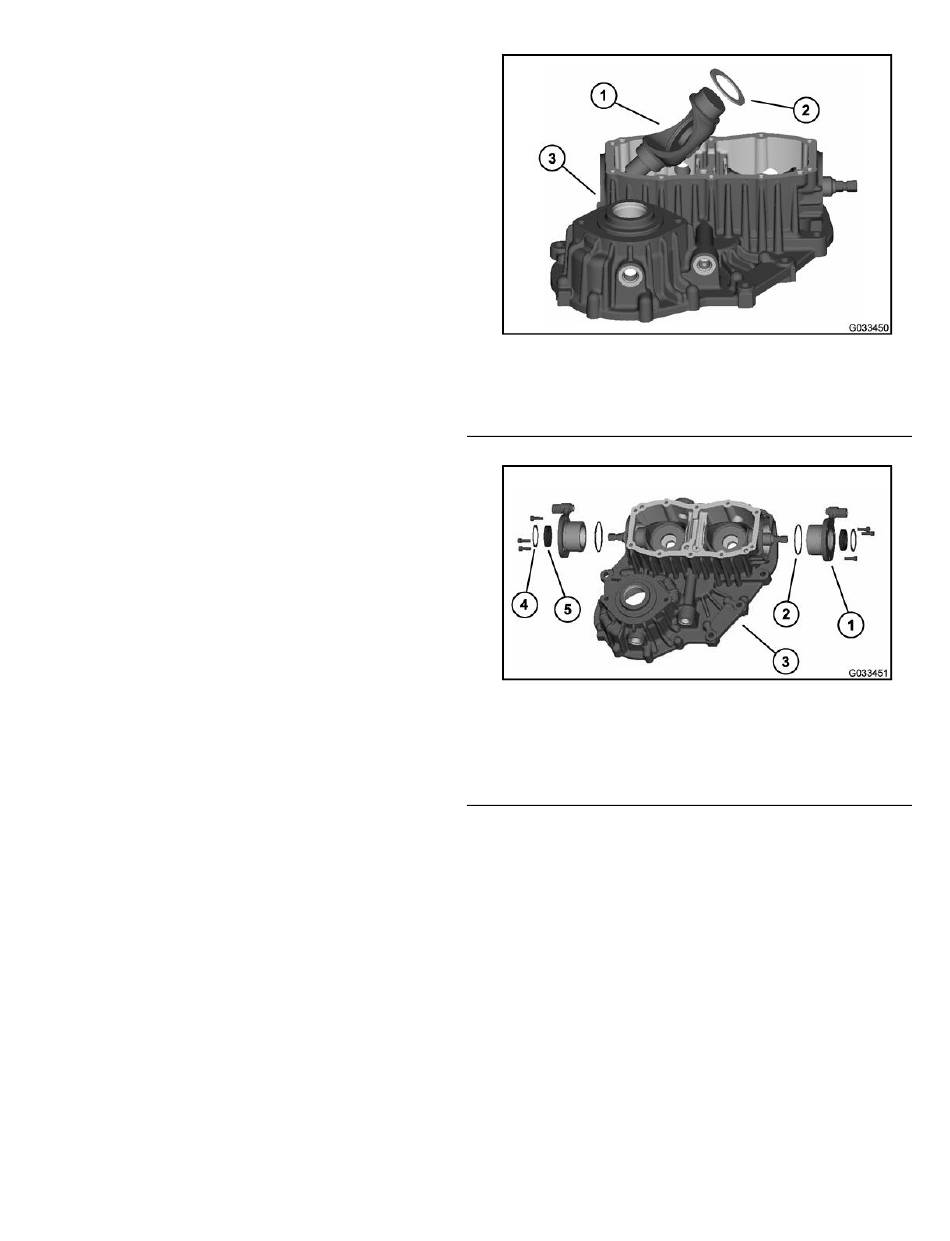

g033450
1. Slagplaat (2 stuks)
2. Ring
g033451
1. Zijdeksel
2. O-ring
3. Pompbehuizing
Bladz. 4–81
Figuur 91
3. Pompbehuizing
Figuur 92
4. Borgring
5. Oliekeerring
Hydraulische systeem
