Verwijderen van de tandwielkast
1. Plaats de machine op een horizontaal
oppervlak, laat het maaidek (of werktuig)
zakken, zet de motor af, stel de
parkeerrem in werking en verwijder het
sleuteltje uit het contact.
2. Til de voetsteun op om de bovenkant
van het maaidek te bereiken.
3. Laat de voetsteun rusten op de
steunstang.
4. Verwijder de maaidekkappen die boven
op het maaidek zitten.
5. Neem de aandrijfriem van de poelies
van het maaidek.
6. Koppel de aftakas los van de
tandwielkast, zie
Verwijderen van de
aandrijfas van de aftakas (bladz.
7. Verwijder de 4 bouten (onderdeel 10 in
Figuur
228) en 4 borgringen waarmee
de tandwielkast is bevestigd aan de
tandwielkast-beugels.
8. Verwijder de 3 slotbouten, 3 flensmoeren,
3 onderlegringen, en 3 bevestigingen van
de linker en rechter tandwielkast-beugels
(onderdelen 3 en 9 in
de bevestigingsplaat van het maaidek,
en verwijder het maaidek.
9. Verwijder de tandwielkast (met
gemonteerde aandrijfpoelie) van
het maaidek. Tap de olie af uit de
tandwielkast.
10. Verwijder de 2 stelschroeven waarmee
de conische klembus is bevestigd op
de aandrijfpoelie van de tandwielkast-as.
11. Plaats één van de verwijderde
stelschroeven in het getapte gat in de
bus. Draai de stelschroef aan om de bus
los te maken van de poelie
12. Schuif de bus en poelie van de
tandwielkast-as.
13. Verwijder de schijfspie.
14. Indien nodig: verwijder en vervang de oliekeerringen en oliedoppen van de tandwielkast
Opmerking: Als de tandwielkast interne slijtage of schade vertoont moet deze vervangen worden. De
onderdelen van de tandwielkast zijn niet los leverbaar.
Monteren van de tandwielkast
1. Als er oliekeerringen of oliedoppen zijn verwijderd van de tandwielkast, monteer dan nieuwe
afdichtingen en doppen op de tandwielkast.
2. Maak de uitgaande as van de tandwielkast, de boring van de poelie en de conische klembus schoon.
3. Plaats de schijfspie, poelie, en dan de conische klembus op de uitgaande as van de tandwielkast.
Schuif de bus op de as, tot de schouder. Lijn de getapte gaten van de poelie uit met de niet-getapte
gaten van de bus.
Groundsmaster 7210
6–23).
Figuur
228) op
(Figuur
229).
Bladz. 7–15
g033723

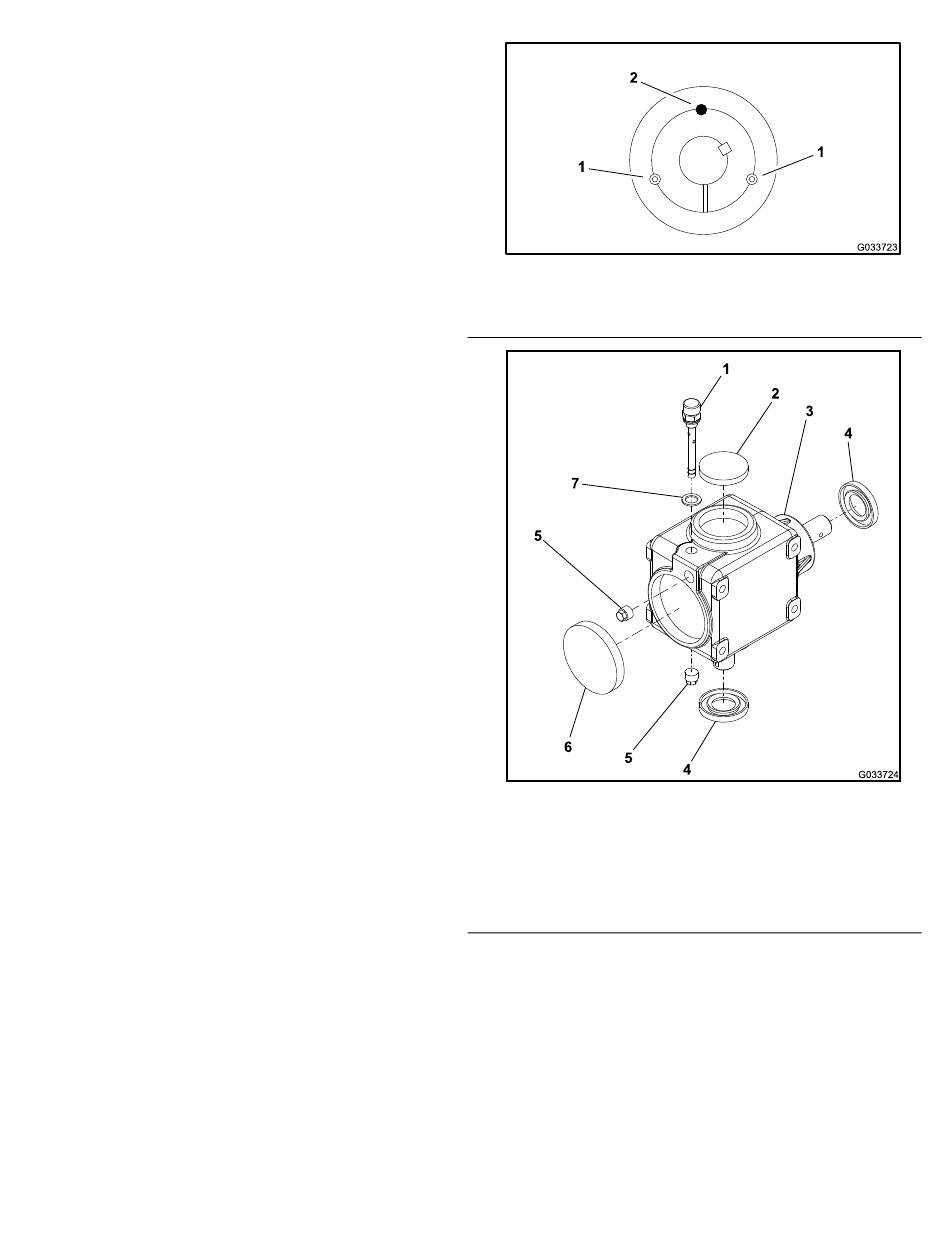

Figuur 229
1. Stelschroef - bij montage
g033724
Figuur 230
1. Ontluchtingsplug
2. Oliedop
3. Tandwielkast
4. Oliekeerring
2. Stelschroef - bij demontage
5. Plug
6. Oliedop
7. Ring
(Figuur
230).
Maaidek
